制热系统的运行控制方法、运行控制装置、系统及介质与流程

本发明涉及制热，尤其涉及一种制热系统的运行控制方法、运行控制装置、系统及介质。

背景技术：

1、随着能源结构的转型和节能减排需求的提升，制热系统的能效和环保性能成为关注焦点。热泵和燃气锅炉作为两种常见的供暖设备，各有优缺点，由于热泵在低温环境下能力衰减大、能效也远不如常温，因此，在低温环境下，一般多采用燃气锅炉制热，然而，对于取暖来说，需要使用的能耗相对是较大的，如果不能够控制好热源的正确应用，则可能会产生过多的碳排放量，不利于环保；因此，亟需设计一种制热系统的运行控制方法，保证用户的供暖体验的同时达到低碳环保的效果。

技术实现思路

1、本发明的目的在于至少解决现有技术中存在的技术问题之一，提供一种制热系统的运行控制方法、运行控制装置、系统及介质，保证用户供暖体验的同时达到低碳环保的效果。

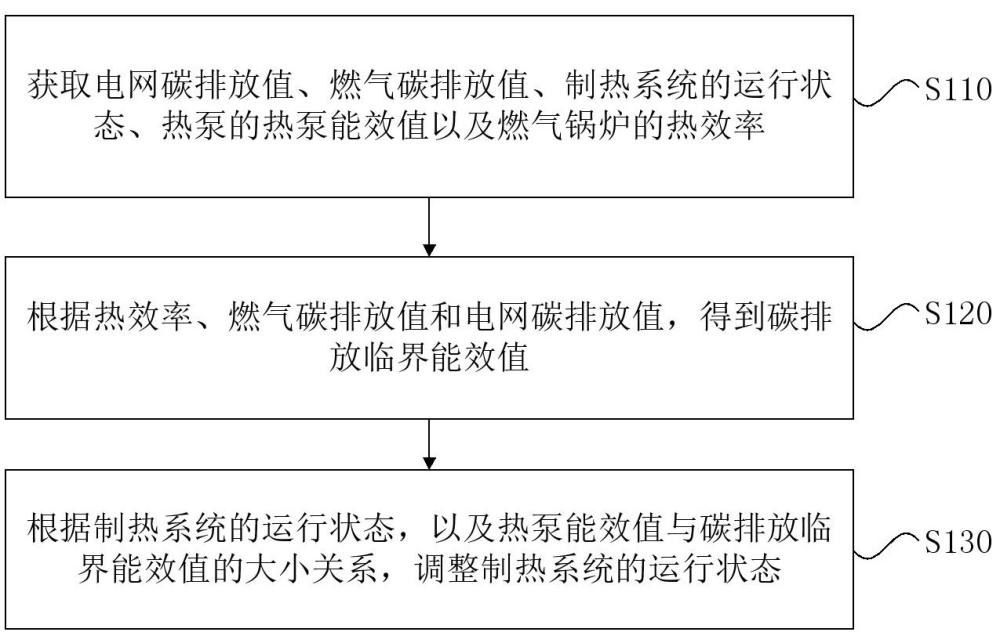

2、第一方面，本发明实施例提供一种制热系统的运行控制方法，所述制热系统包括热泵与燃气锅炉，所述方法包括：

3、获取电网碳排放值、燃气碳排放值、所述制热系统的运行状态、所述热泵的热泵能效值以及所述燃气锅炉的热效率；

4、根据所述热效率、所述燃气碳排放值和所述电网碳排放值，得到碳排放临界能效值；

5、根据所述制热系统的运行状态，以及所述热泵能效值与所述碳排放临界能效值的大小关系，调整所述制热系统的运行状态；

6、其中，若所述热泵未开启，获取所述热泵的能效估算值并将所述能效估算值作为所述热泵能效值。

7、根据本发明实施例提供的一种制热系统的运行控制方法，至少具有如下有益效果：首先检测制热系统的运行状态，获取电网碳排放值、燃气碳排放值、热泵的热泵能效值，以及燃气锅炉的热效率；接着，利用燃气锅炉的热效率、燃气碳排放值和电网碳排放值计算出碳排放临界能效值，碳排放临界能效值反映热泵与燃气锅炉的碳排放平衡点，然后，根据制热系统的运行状态，以及热泵能效值与碳排放临界能效值的大小关系，判断制热系统在当前状态下热泵与燃气锅炉的碳排放量更少，进而调整制热系统的运行状态，重新控制热泵与燃气锅炉，以降低碳排放量，相较于相关技术中提供的一些制热系统需要热泵稳定运行后获取热泵能效值，比较热源经济性来选择不同热源供暖的方案，本发明提供的制热系统从不同热源的碳排放量角度出发，通过比较热源的低碳环保性来选择不同热源供暖，同时若制热系统的热泵未开启，可以采用热泵的能效估算值作为热泵能效值，能够在热泵未开启的状态下直接进行热泵能效值与碳排放临界能效值的判断，从而能够保证用户的供暖体验的同时达到低碳环保的效果。

8、根据本发明一些实施例提供的运行控制方法，所述根据所述制热系统的运行状态，以及所述热泵能效值与所述碳排放临界能效值的大小关系，调整所述制热系统的运行状态，包括：

9、若所述制热系统的运行状态为所述热泵与所述燃气锅炉均未开启，根据所述热泵能效值与所述碳排放临界能效值的大小关系，将所述制热系统的运行状态调整为所述热泵或所述燃气锅炉单独制热。

10、根据本发明一些实施例提供的运行控制方法，所述根据所述制热系统的运行状态，以及所述热泵能效值调整所述制热系统的运行状态，包括：

11、若所述制热系统的运行状态为所述热泵单独制热且所述热泵能效值小于碳排放动态临界能效值，将所述制热系统的运行状态调整为所述燃气锅炉单独制热，其中，所述碳排放动态临界能效值基于所述碳排放临界能效值与预设的动态切换因子计算得到。

12、根据本发明一些实施例提供的运行控制方法，所述根据所述制热系统的运行状态以及，所述热泵能效值与所述碳排放临界能效值的大小关系，调整所述制热系统的运行状态，包括：

13、若所述制热系统的运行状态为所述燃气锅炉单独制热且所述热泵能效值大于或等于所述碳排放临界能效值，获取室外环境温度；

14、若所述室外环境温度落入第一预设温度范围内，将所述制热系统的运行状态调整为所述热泵单独制热。

15、根据本发明一些实施例提供的运行控制方法，所述根据所述制热系统的运行状态，以及所述热泵能效值与所述碳排放临界能效值的大小关系，调整所述制热系统的运行状态，包括：

16、若所述制热系统的运行状态为所述热泵与所述燃气锅炉同时制热且所述热泵能效值小于碳排放动态临界能效值，将所述制热系统的运行状态调整为所述燃气锅炉单独制热，其中，所述碳排放动态临界能效值基于所述碳排放临界能效值与预设的动态切换因子计算得到。

17、根据本发明一些实施例提供的运行控制方法，该运行控制方法还包括：

18、若所述制热系统的运行状态为所述热泵与所述燃气锅炉同时制热，获取所述制热系统的联动出水温度；

19、若所述联动出水温度与目标温度之间的差值大于预设回差温度，将所述制热系统的运行状态调整为所述热泵单独制热。

20、根据本发明一些实施例提供的运行控制方法，该运行控制方法还包括：

21、若所述制热系统的运行状态为所述热泵单独制热且所述热泵制热运行时长达到第一预设时长，获取所述热泵的热泵出水温度；

22、若所述热泵出水温度小于目标温度，将所述制热系统的运行状态调整为所述热泵与所述燃气锅炉同时制热。

23、根据本发明一些实施例提供的运行控制方法，所述获取电网碳排放值、燃气碳排放值、所述制热系统的运行状态、所述热泵的热泵能效值和所述燃气锅炉的热效率，包括：

24、获取室外环境温度；

25、若所述室外环境温度落入第一预设温度范围，获取所述热泵的热泵出水温度；

26、若所述热泵出水温度低于目标温度或所述热泵的运行时长达到第二预设时长，获取电网碳排放值、燃气碳排放值、所述制热系统的运行状态、所述热泵的热泵能效值和所述燃气锅炉的热效率。

27、根据本发明一些实施例提供的运行控制方法，所述根据所述热效率、所述燃气碳排放值和所述电网碳排放值，得到碳排放临界能效值，包括：

28、根据所述电网碳排放值与所述燃气碳排放值的比值，得到碳排放平衡值；

29、根据所述热效率与所述碳排放平衡值的乘积，得到碳排放临界能效值。

30、第二方面，本发明实施例提供一种运行控制装置，包括存储器、处理器及存储在所述存储器上并可在所述处理器上运行的计算机程序，所述处理器执行所述程序，以实现如上第一方面任一项实施例所述的制热系统的运行控制方法。

31、根据本发明实施例提供的一种运行控制装置，至少具有如下有益效果：首先检测制热系统的运行状态，获取电网碳排放值、燃气碳排放值、热泵的热泵能效值，以及燃气锅炉的热效率；接着，利用燃气锅炉的热效率、燃气碳排放值和电网碳排放值计算出碳排放临界能效值，碳排放临界能效值反映热泵与燃气锅炉的碳排放平衡点，然后，根据制热系统的运行状态，以及热泵能效值与碳排放临界能效值的大小关系，判断制热系统在当前状态下热泵与燃气锅炉的碳排放量更少，进而调整制热系统的运行状态，重新控制热泵与燃气锅炉，以降低碳排放量，相较于相关技术中提供的一些制热系统需要热泵稳定运行后获取热泵能效值，比较热源经济性来选择不同热源供暖的方案，本发明提供的制热系统从不同热源的碳排放量角度出发，通过比较热源的低碳环保性来选择不同热源供暖，同时若制热系统的热泵未开启，可以采用热泵的能效估算值作为热泵能效值，能够在热泵未开启的状态下直接进行热泵能效值与碳排放临界能效值的判断，从而能够保证用户的供暖体验的同时达到低碳环保的效果。

32、第三方面，本发明实施例提供一种制热系统，包括热泵、燃气锅炉、耦合管以及如上第二方面实施例所述的运行控制装置，所述运行控制装置分别与所述热泵以及所述燃气锅炉连接，所述热泵的水流管路中的一端通过所述耦合管与所述燃气锅炉中的水流管路连通。

33、根据本发明实施例提供的一种制热系统，至少具有如下有益效果：首先检测制热系统的运行状态，获取电网碳排放值、燃气碳排放值、热泵的热泵能效值，以及燃气锅炉的热效率；接着，利用燃气锅炉的热效率、燃气碳排放值和电网碳排放值计算出碳排放临界能效值，碳排放临界能效值反映热泵与燃气锅炉的碳排放平衡点，然后，根据制热系统的运行状态，以及热泵能效值与碳排放临界能效值的大小关系，判断制热系统在当前状态下热泵与燃气锅炉的碳排放量更少，进而调整制热系统的运行状态，重新控制热泵与燃气锅炉，以降低碳排放量，相较于相关技术中提供的一些制热系统需要热泵稳定运行后获取热泵能效值，比较热源经济性来选择不同热源供暖的方案，本发明提供的制热系统从不同热源的碳排放量角度出发，通过比较热源的低碳环保性来选择不同热源供暖，同时若制热系统的热泵未开启，可以采用热泵的能效估算值作为热泵能效值，能够在热泵未开启的状态下直接进行热泵能效值与碳排放临界能效值的判断，从而能够保证用户的供暖体验的同时达到低碳环保的效果。

34、第四方面，本发明实施例提供一种计算机可读存储介质，所述计算机可读存储介质存储有计算机可执行指令，所述计算机可执行指令用于使计算机执行如上第一方面任一项实施例所述的制热系统的运行控制方法。

35、根据本发明实施例提供的一种计算机可读存储介质，至少具有如下有益效果：首先检测制热系统的运行状态，获取电网碳排放值、燃气碳排放值、热泵的热泵能效值，以及燃气锅炉的热效率；接着，利用燃气锅炉的热效率、燃气碳排放值和电网碳排放值计算出碳排放临界能效值，碳排放临界能效值反映热泵与燃气锅炉的碳排放平衡点，然后，根据制热系统的运行状态，以及热泵能效值与碳排放临界能效值的大小关系，判断制热系统在当前状态下热泵与燃气锅炉的碳排放量更少，进而调整制热系统的运行状态，重新控制热泵与燃气锅炉，以降低碳排放量，相较于相关技术中提供的一些制热系统需要热泵稳定运行后获取热泵能效值，比较热源经济性来选择不同热源供暖的方案，本发明提供的制热系统从不同热源的碳排放量角度出发，通过比较热源的低碳环保性来选择不同热源供暖，同时若制热系统的热泵未开启，可以采用热泵的能效估算值作为热泵能效值，能够在热泵未开启的状态下直接进行热泵能效值与碳排放临界能效值的判断，从而能够保证用户的供暖体验的同时达到低碳环保的效果。

36、本发明的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过在说明书、权利要求书以及附图中所特别指出的结构来实现和获得。
