一种混合提取物加工用干燥设备的制作方法

本技术涉及混合提取物加工，具体为一种混合提取物加工用干燥设备。

背景技术：

1、混合提取物加工用干燥设备是用于对从多种不同原料中提取得到的混合物质进行干燥处理的专业设备。它能够去除混合提取物中的水分，以满足后续加工、储存或使用的要求，并且通常具备混合与干燥的双重功能。

2、现有的混合提取物加工用干燥设备由内筒和外筒以及加热丝组成，内筒在长时间使用后，需要定期进行清洗的任务，而外筒的内部的旋转端通常通过螺栓和螺母将其进行固定，在外筒内部拆卸内筒时需要外筒内部底端进行螺栓和螺母的拆卸，并且需谨慎操作以防损坏其他部件，大大提高了内筒的拆卸难度，降低了内筒拆卸的效率。

技术实现思路

1、本实用新型的目的在于提供一种混合提取物加工用干燥设备，以解决上述背景技术中提出的现有的混合提取物加工用干燥设备的内筒拆卸难度高度，拆卸效率低下的问题。

2、为实现上述目的，本实用新型提供如下技术方案，一种混合提取物加工用干燥设备：包括外筒，所述外筒的内部设置有电热丝，所述外筒的内部设置有内筒，所述外筒的表面上设置有混合机构，所述混合机构包括电机，所述电机固定连接在外筒的底部，所述电机的输出轴上固定连接有转盘，所述转盘的表面上固定连接有定位柱，所述定位柱的表面上插接有定位底板，所述内筒固定连接在定位底板的上表面，所述外筒的内侧顶部固定连接有导向环，所述导向环的表面上活动连接有第一滚珠，所述外筒的顶部设置有顶盖机构。

3、优选的，所述顶盖机构包括筒盖，所述筒盖套接在外筒的顶部，所述筒盖的底部固定连接有限位环，所述限位环的底部活动连接有第二滚珠，所述外筒的表面上转动连接有限位架，所述筒盖的顶部固定连接有固定螺柱，所述固定螺柱的表面上螺纹连接有限位螺母。

4、优选的，所述定位底板的底部开设有多组限位槽，所述定位柱设置有多组，且对应插接在定位底板底部的多组限位槽上，所述转盘通过定位柱和定位底板将内筒支撑在外筒的内部。

5、优选的，所述电机通过输出轴驱动转盘旋转，所述转盘通过定位柱和定位底板带动内筒在外筒的内部旋转。

6、优选的，所述导向环的内圈直径大于内筒的直径，所述第一滚珠设置有多组，且多组第一滚珠接触连接在内筒顶部的外圈上。

7、优选的，所述限位环的直径和内筒顶部的直径相同，所述限位环底部设置有多组第二滚珠，所述筒盖通过限位环将多组第二滚珠接触连接在内筒的顶部。

8、优选的，所述限位架整体呈“l”形形状，所述限位架的顶部设置有卡槽，所述限位架通过旋转使其顶部接触连接在筒盖上，并且固定螺柱卡接在限位架的卡槽上，所述限位螺母通过在固定螺柱上旋转将限位架锁定在筒盖的表面上。

9、与现有技术相比，本实用新型的有益效果是：

10、1、该干燥设备，先将内筒插接在外筒内部，由导向环和第一滚珠精准导向，确保准确就位，接着定位底板与定位柱对接，保障连接稳定，最后顶盖机构限位完成安装，无需螺栓螺母，拆卸时，松开限位螺母、旋转限位架取下筒盖，直接提起内筒即可实现拆卸，大大提高了拆卸的效率。

11、2、该干燥设备，通过导向环表面的第一滚珠与内筒顶部外圈接触，限位环底部的第二滚珠与内筒顶部接触，在设备运行时，这些滚珠的滚动极大降低了内筒与导向环、筒盖间的摩擦，不仅增强了内筒旋转的稳定性，减少晃动和偏移，避免因摩擦不均导致的振动和噪音，保障了设备平稳运行，还降低了能量损耗，使电机能以更低能耗驱动内筒旋转，提高了能源利用效率。

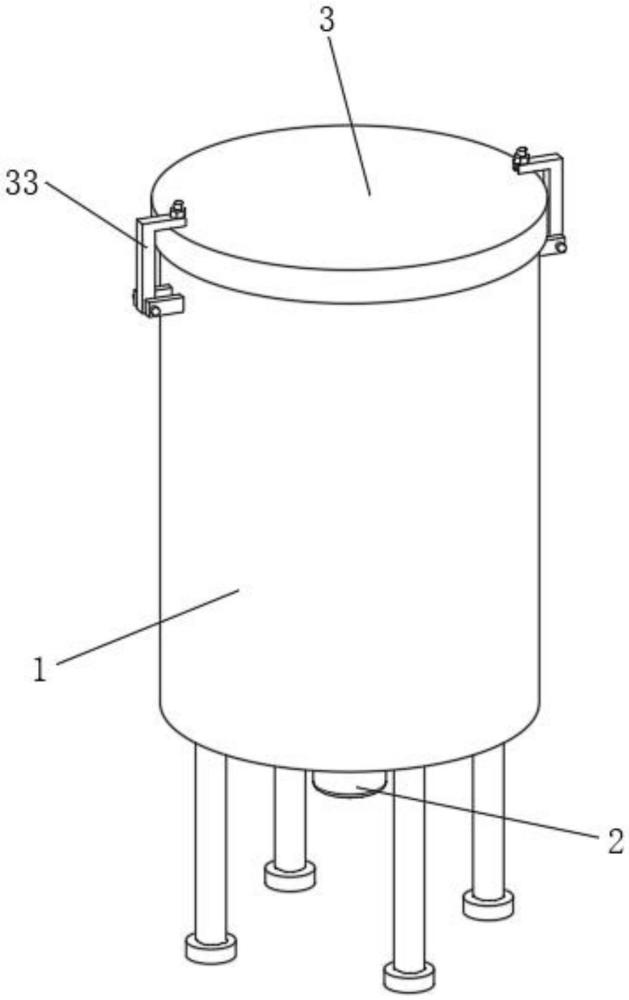

1.一种混合提取物加工用干燥设备，其特征在于：包括外筒(1)，所述外筒(1)的内部设置有电热丝(11)，所述外筒(1)的内部设置有内筒(12)，所述外筒(1)的表面上设置有混合机构，所述混合机构包括电机(2)，所述电机(2)固定连接在外筒(1)的底部，所述电机(2)的输出轴上固定连接有转盘(21)，所述转盘(21)的表面上固定连接有定位柱(22)，所述定位柱(22)的表面上插接有定位底板(23)，所述内筒(12)固定连接在定位底板(23)的上表面，所述外筒(1)的内侧顶部固定连接有导向环(24)，所述导向环(24)的表面上活动连接有第一滚珠(25)，所述外筒(1)的顶部设置有顶盖机构。

2.根据权利要求1所述的一种混合提取物加工用干燥设备，其特征在于：所述顶盖机构包括筒盖(3)，所述筒盖(3)套接在外筒(1)的顶部，所述筒盖(3)的底部固定连接有限位环(31)，所述限位环(31)的底部活动连接有第二滚珠(32)，所述外筒(1)的表面上转动连接有限位架(33)，所述筒盖(3)的顶部固定连接有固定螺柱(34)，所述固定螺柱(34)的表面上螺纹连接有限位螺母(35)。

3.根据权利要求1所述的一种混合提取物加工用干燥设备，其特征在于：所述定位底板(23)的底部开设有多组限位槽，所述定位柱(22)设置有多组，且对应插接在定位底板(23)底部的多组限位槽上，所述转盘(21)通过定位柱(22)和定位底板(23)将内筒(12)支撑在外筒(1)的内部。

4.根据权利要求1所述的一种混合提取物加工用干燥设备，其特征在于：所述电机(2)通过输出轴驱动转盘(21)旋转，所述转盘(21)通过定位柱(22)和定位底板(23)带动内筒(12)在外筒(1)的内部旋转。

5.根据权利要求1所述的一种混合提取物加工用干燥设备，其特征在于：所述导向环(24)的内圈直径大于内筒(12)的直径，所述第一滚珠(25)设置有多组，且多组第一滚珠(25)接触连接在内筒(12)顶部的外圈上。

6.根据权利要求2所述的一种混合提取物加工用干燥设备，其特征在于：所述限位环(31)的直径和内筒(12)顶部的直径相同，所述限位环(31)底部设置有多组第二滚珠(32)，所述筒盖(3)通过限位环(31)将多组第二滚珠(32)接触连接在内筒(12)的顶部。

7.根据权利要求2所述的一种混合提取物加工用干燥设备，其特征在于：所述限位架(33)整体呈“l”形形状，所述限位架(33)的顶部设置有卡槽，所述限位架(33)通过旋转使其顶部接触连接在筒盖(3)上，并且固定螺柱(34)卡接在限位架(33)的卡槽上，所述限位螺母(35)通过在固定螺柱(34)上旋转将限位架(33)锁定在筒盖(3)的表面上。
