一种无胆速热防干烧加热装置的制作方法

本技术涉及加热装置的，特别涉及一种无胆速热防干烧加热装置。

背景技术：

1、水电加热器就是指给发热体通电，使发热体发热，在一定时间内使冷水温度升高变成热水的一种装置。现有的水加热器存在以下问题：（1）、现有的水加热器只靠一个温度传感器来检测温度和控制发热管加热，若该温度传感器损坏失效，发热管会持续加热，造成干烧，甚至发生安全事故，因此现有的水加热器的安全性低。（2）、现有的水加热器的外壳是金属制成的，散热快，保温性能差。因此现有的水加热器的结构需要作进一步改进。

技术实现思路

1、本实用新型的目的在于提供一种安全性高、保温性能好的无胆速热防干烧加热装置。

2、本实用新型的目的是这样实现的：

3、一种无胆速热防干烧加热装置，包括发热管、内壳、外层、防干烧装置以及隔热纸，内壳上设有进水口、出水口、水位传感器以及温度传感器，发热管由内壳的一端伸入内壳内，外层包裹在内壳的外壁上，防干烧装置设于内壳的外壁上，进水口、出水口、水位传感器以及温度传感器以及防干烧装置裸露在外层外，外层是由发泡成型的，隔热纸包覆在外层的外侧壁上，防干烧装置包括座体、温控器、第一接线端子组和第二接线端子组，温控器、第一接线端子组和第二接线端子组设于座体上，座体设于内壳上，温控器的探头伸入内壳内，温控器分别与第一接线端子组和第二接线端子组连接，第一接线端子组和第二接线端子组分别与市电、发热管电性连接。本实用新型的温度传感器和防干烧装置能实现二重保护，即使在温度传感器失效时，防干烧装置能断开发热管的电源，从而有效避免发热管持续加热，导致干烧情况发生。而且本实用新型的外层是发泡层，发泡的隔热效果好，保温性能好。

4、本实用新型还可以作以下进一步改进。

5、隔热纸是pvc绝缘膜，pvc绝缘膜的保温效果好，容易获得。

6、第一安装管道位于第二安装管道的上方，水位传感器位于温度传感器的上方。

7、内壳的外侧壁上设有第一安装管道和第二安装管道，第一安装管道和第二安装管道分别与内壳连通，水位传感器以及温度传感器分别通过第一安装管道和第二安装管道伸入内壳内。

8、第一安装管道和第二安装管道凸设于内壳的外侧壁上，外层对应第一安装管道和第二安装管道分别设有第一避让口和第二避让口，第一安装管道和第二安装管道分别伸出第一避让口和第二避让口。

9、发热管的接线端裸露在内壳的下端和外层外。

10、内壳上设有排水口，以便于排空内壳内积水。

11、内壳呈管状，外层包裹在内壳的外侧壁上。

12、内壳上的外侧壁上设有安装架，安装架裸露在外层外，从而方便安装固定本实用新型加热装置。

13、本实用新型的有益效果如下：

14、本实用新型的温度传感器和防干烧装置能实现二重保护，即使在温度传感器失效时，防干烧装置能断开发热管的电源，从而有效避免发热管持续加热，导致干烧情况发生。而且本实用新型的外层是发泡层，发泡的隔热效果好，保温性能好。

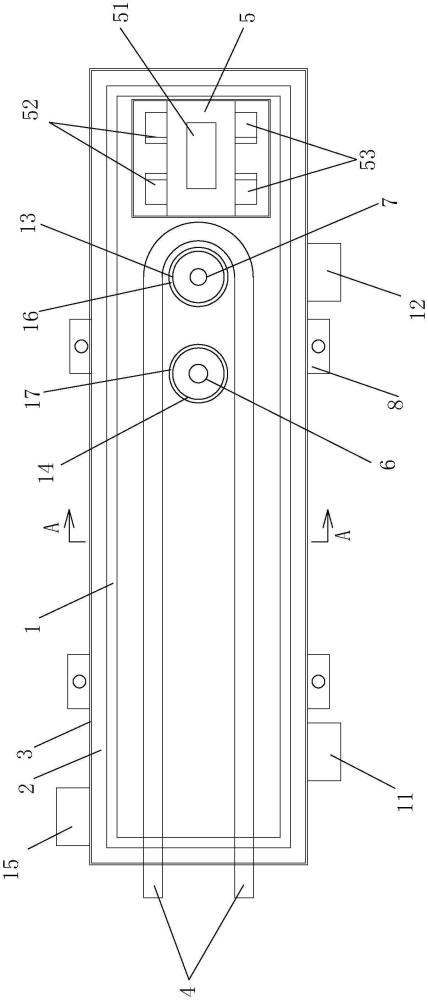

1.一种无胆速热防干烧加热装置，其特征是，包括发热管（4）、内壳（1）以及外层（2），内壳（1）上设有进水口（11）、出水口（12）、水位传感器（6）以及温度传感器（7），发热管（4）由内壳（1）的一端伸入内壳（1）内，外层（2）包裹在内壳（1）的外壁上，其特征是，还包括防干烧装置（5）和隔热纸（3），防干烧装置（5）设于内壳（1）的外壁上，进水口（11）、出水口（12）、水位传感器（6）以及温度传感器（7）以及防干烧装置（5）裸露在外层（2）外，外层（2）是由发泡成型的，隔热纸（3）包覆在外层（2）的外侧壁上，防干烧装置（5）包括座体（50）、温控器（51）、第一接线端子组（52）和第二接线端子组（53），温控器（51）、第一接线端子组（52）和第二接线端子组（53）设于座体（50）上，座体（50）设于内壳（1）上，温控器（51）的探头伸入内壳（1）内，温控器（51）分别与第一接线端子组（52）和第二接线端子组（53）连接，第一接线端子组（52）和第二接线端子组（53）分别与市电、发热管（4）电性连接。

2.根据权利要求1所述无胆速热防干烧加热装置，其特征是，隔热纸（3）是pvc绝缘膜。

3.根据权利要求2所述无胆速热防干烧加热装置，其特征是，第一安装管道（13）位于第二安装管道（14）的上方，水位传感器（6）位于温度传感器（7）的上方。

4.根据权利要求3所述无胆速热防干烧加热装置，其特征是，内壳（1）的外侧壁上设有第一安装管道（13）和第二安装管道（14），第一安装管道（13）和第二安装管道（14）分别与内壳（1）连通，水位传感器（6）以及温度传感器（7）分别通过第一安装管道（13）和第二安装管道（14）伸入内壳（1）内。

5.根据权利要求4所述无胆速热防干烧加热装置，其特征是，第一安装管道（13）和第二安装管道（14）凸设于内壳（1）的外侧壁上，外层（2）对应第一安装管道（13）和第二安装管道（14）分别设有第一避让口（16）和第二避让口（17），第一安装管道（13）和第二安装管道（14）分别伸出第一避让口（16）和第二避让口（17）。

6.根据权利要求5所述无胆速热防干烧加热装置，其特征是，发热管（4）的接线端裸露在内壳（1）的下端和外层（2）外。

7.根据权利要求6所述无胆速热防干烧加热装置，其特征是，内壳（1）上设有排水口（15）。

8.根据权利要求7所述无胆速热防干烧加热装置，其特征是，内壳（1）呈管状，外层（2）包裹在内壳（1）的外侧壁上。

9.根据权利要求8所述无胆速热防干烧加热装置，其特征是，内壳（1）上的外侧壁上设有安装架（8），安装架（8）裸露在外层（2）外。
