一种新能源充电桩自锁装置的制作方法

本发明涉及充电桩，具体是一种新能源充电桩自锁装置。

背景技术：

1、充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用。

2、现有充电桩的充电线一般裸露在外，在对车辆进行充电时，将充电枪插至车辆表面，充电线过长易将路过的人员容易绊倒，存在一定的安全隐患。不充电时充电桩的充电枪一般放置在固定的放置仓内，通过卡扣固定在充电桩上，锁定效果较为一般，充电线受到外力牵扯进而对充电枪施加拉力时，卡扣与充电枪之间易松动甚至发生损坏，造成充电枪脱落，使用效果较差。

技术实现思路

1、本发明的目的在于提供一种新能源充电桩自锁装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

3、一种新能源充电桩自锁装置，包括充电桩与充电枪，所述充电枪的一端连接有充电线，所述充电线远离充电枪的一端与充电桩相连接，所述充电桩侧壁设置有放置仓筒，所述充电桩外侧设置有锁定筒，所述充电桩表面设置有定位组件，所述定位组件与放置仓筒以及锁定筒相连接，定位组件用以调整放置仓筒以及锁定筒的位置角度进而同步调整充电枪的位置角度，所述充电枪表面设置有锁定机构，所述锁定机构包括有自锁组件与防护组件，所述自锁组件设置于锁定筒内，自锁组件用以将充电枪固定在锁定筒内，所述防护组件设置于充电线表面，防护组件用以在车辆外侧对充电线的位置进行固定。

4、作为本发明进一步的方案：所述定位组件包括有充电桩侧壁设置的收纳槽，所述收纳槽内半圆形结构，所述放置仓筒表面设置有转轴，放置仓筒通过转轴转动安装于收纳槽内，所述锁定筒表面固定安装有固定块，所述充电桩侧壁固定安装有环状的导向杆，所述固定块滑动安装于导向杆表面。

5、作为本发明进一步的方案：所述自锁组件包括有锁定筒内侧壁开设的多个呈环形等间距分布的竖导槽，所述锁定筒内侧壁开设有横导槽，所述横导槽与竖导槽靠内的一端相连通，所述锁定筒内侧壁开设有卡槽，所述卡槽与横导槽远离竖导槽的一端相连通，所述充电枪表面固定安装有卡块，所述充电枪表面固定安装有环状的挡板，所述锁定筒表面固定安装有多个挤压弹簧。

6、作为本发明进一步的方案：所述防护组件包括有充电线表面固定安装的固定件，所述固定件远离充电线的一端设置有吸盘，所述吸盘表面开设有通气孔，所述通气孔内可拆卸安装有密封塞。

7、作为本发明进一步的方案：所述收纳槽内固定安装有两个定位弹簧，两个定位弹簧分别位于放置仓筒的两侧，定位弹簧的伸缩端与放置仓筒的侧壁相连接。

8、作为本发明进一步的方案：所述固定件表面固定安装有牵引绳，所述牵引绳远离固定件的一端与密封塞相连接。

9、作为本发明再进一步的方案：所述卡块由磁性材料制成，所述卡槽内固定安装有磁性块。

10、与现有技术相比，本发明的有益效果是：通过设置定位组件与自锁组件相互配合，可以便捷地对充电枪的位置角度进行调整，当充电线受到外力拉扯时，有效避免充电枪与充电线在连接位置产生剧烈弯折，并且可以便捷地对充电枪的位置进行锁定，有效提高充电枪的安装与使用效果，解决了目前充电桩锁定效果较为一般，卡扣与充电枪之间易松动甚至发生损坏，造成充电枪脱落，使用效果较差的问题。

11、通过设置防护组件与充电线相互配合，在充电过程中，可以控制一部分充电线提供缓冲进而对充电枪进行抗拉保护，有效避免充电枪在车辆充电口处产生松动，进而提高充电效果。

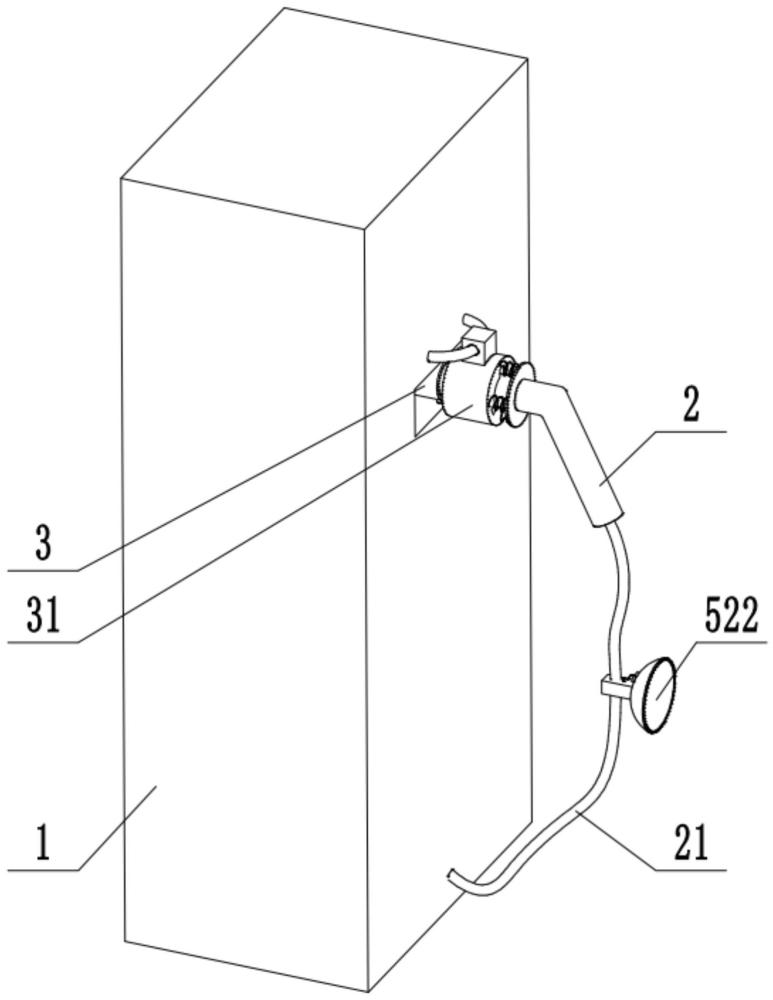

1.一种新能源充电桩自锁装置，包括充电桩（1）与充电枪（2），所述充电枪（2）的一端连接有充电线（21），所述充电线（21）远离充电枪（2）的一端与充电桩（1）相连接，其特征在于，所述充电桩（1）侧壁设置有放置仓筒（3），所述充电桩（1）外侧设置有锁定筒（31）；

2.根据权利要求1所述的一种新能源充电桩自锁装置，其特征在于，所述定位组件（4）包括有充电桩（1）侧壁设置的收纳槽（41），所述收纳槽（41）内半圆形结构，所述放置仓筒（3）表面设置有转轴（42），放置仓筒（3）通过转轴（42）转动安装于收纳槽（41）内，所述锁定筒（31）表面固定安装有固定块（43），所述充电桩（1）侧壁固定安装有环状的导向杆（44），所述固定块（43）滑动安装于导向杆（44）表面。

3.根据权利要求1所述的一种新能源充电桩自锁装置，其特征在于，所述自锁组件（51）包括有锁定筒（31）内侧壁开设的多个呈环形等间距分布的竖导槽（511），所述锁定筒（31）内侧壁开设有横导槽（512），所述横导槽（512）与竖导槽（511）靠内的一端相连通，所述锁定筒（31）内侧壁开设有卡槽（513），所述卡槽（513）与横导槽（512）远离竖导槽（511）的一端相连通，所述充电枪（2）表面固定安装有卡块（514），所述充电枪（2）表面固定安装有环状的挡板（515），所述锁定筒（31）表面固定安装有多个挤压弹簧（516）。

4.根据权利要求1所述的一种新能源充电桩自锁装置，其特征在于，所述防护组件（52）包括有充电线（21）表面固定安装的固定件（521），所述固定件（521）远离充电线（21）的一端设置有吸盘（522），所述吸盘（522）表面开设有通气孔，所述通气孔内可拆卸安装有密封塞（523）。

5.根据权利要求2所述的一种新能源充电桩自锁装置，其特征在于，所述收纳槽（41）内固定安装有两个定位弹簧（6），两个定位弹簧（6）分别位于放置仓筒（3）的两侧，定位弹簧（6）的伸缩端与放置仓筒（3）的侧壁相连接。

6.根据权利要求4所述的一种新能源充电桩自锁装置，其特征在于，所述固定件（521）表面固定安装有牵引绳（7），所述牵引绳（7）远离固定件（521）的一端与密封塞（523）相连接。

7.根据权利要求3所述的一种新能源充电桩自锁装置，其特征在于，所述卡块（514）由磁性材料制成，所述卡槽（513）内固定安装有磁性块。
