一种设有组合弧形槽的汽车铝合金轮毂的制作方法

本技术涉及汽车制造业，具体地说是一种设有组合弧形槽的汽车铝合金轮毂。

背景技术：

1、现有轮辐式汽车铝合金轮毂大多采用由轮缘、轮芯和若干个辐板组成的结构，随着用户对个性化需求的不断提高，大多数用户要求辐板立体感更强，外观更富美感，而现有的轮辐式汽车铝合金轮毂则无法满足用户的此类需求。

技术实现思路

1、本实用新型的目的就是提供结构新颖、形状丰富、立体感强、外形美观的一种设有组合弧形槽的汽车铝合金轮毂。

2、为达到上述目的，本实用新型包括轮盘，所述轮盘包括轮辋、轮芯和若干个周向均布的辐板，在每二个相邻辐板之间设有一个组合弧形槽,所述组合弧形槽包括二个对称设置的凹弧槽，所述凹弧槽的上部设于辐板的侧面，所述凹弧槽的下端与轮芯连接，所述凹弧槽的横截面为圆弧形，所述凹弧槽的槽深为中间深二边浅。

3、本实用新型由于在每二个相邻辐板之间均设有由二个对称设置的凹弧槽组成的组合弧形槽,采用这种结构的汽车铝合金轮毂形状丰富，外观更加美观，立体感更强。本实用新型结构新颖，形状丰富，立体感强，外形美观。

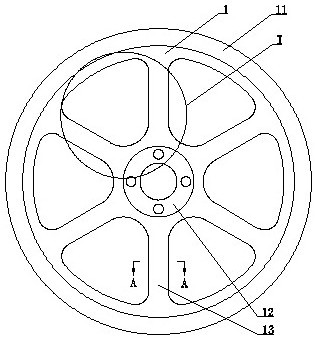

1.一种设有组合弧形槽的汽车铝合金轮毂，包括轮盘（1），所述轮盘（1）包括轮辋（11）、轮芯（12）和若干个周向均布的辐板（13），其特征在于：在每二个相邻辐板（13）之间设有一个组合弧形槽（14）,所述组合弧形槽（14）包括二个对称设置的凹弧槽（141），所述凹弧槽（141）的上部设于辐板（13）的侧面，所述凹弧槽（141）的下端与轮芯（1）连接，所述凹弧槽（141）的横截面为圆弧形，所述凹弧槽（141）的槽深为中间深二边浅。
