蹦床的制作方法
本发明涉及蹦床,特别涉及一种蹦床。
背景技术:
1、各种类型的此类蹦床被用作体育设备,既可用于娱乐,也可用于竞技体育。蹦床一般包括弹性绳、基座以及跳布,跳布通过弹性绳安装于基座,跳布形成处于水平平面中的跳跃面,蹦床的使用者可以在该跳跃面上进行跳跃。由于弹性绳连续缠绕在基座和跳布之间,导致蹦床的弹力不足。
技术实现思路
1、本发明旨在至少解决现有技术中存在的技术问题之一。为此,本发明提出一种蹦床,能够提高蹦床的弹力。
2、根据本发明实施例的蹦床,包括:
3、基座组件,设有多个第一走线孔组,每个所述第一走线孔组包括第一走线孔和第二走线孔;
4、跳布组件,设有多个第二走线孔组,每个所述第二走线孔组包括第三走线孔和第四走线孔;
5、弹性绳组,包括多个弹性绳体,所述第一走线孔组、所述第二走线孔组以及所述弹性绳体一一对应,所述弹性绳体包括依次连接的第一绳段、第二绳段、第三绳段以及第四绳段,所述第一绳段远离所述第二绳段的一端连接所述第四绳段远离所述第三绳段的一端,所述第一绳段穿过所述第一走线孔,所述第二绳段穿过所述第四走线孔,所述第三绳段穿过所述第二走线孔,所述第四绳段穿过所述第三走线孔;
6、其中,在所述跳布组件遭受冲击力时,所述弹性绳体发生弹性变形,且所述第一绳段、所述第二绳段、所述第三绳段以及所述第四绳段能够相对所述基座组件移动。
7、根据本发明实施例的蹦床,至少具有如下有益效果:
8、当用户在跳布组件上跳跃时,跳布组件遭受冲击力,跳布组件牵拉各个弹性绳体发生弹性变形,且第一绳段能够相对第一走线孔移动,第二绳段能够相对第四走线孔移动,第三绳段能够相对第二走线孔移动,第四绳段能够相对第三走线孔移动,以实现弹性绳体的伸长或者收缩,能够增加弹性绳体的拉伸长度和弹性变形量,从而提高蹦床的弹力。
9、根据本发明的一些实施例,所述基座组件包括环形基座和多个连接于所述环形基座的第一连接结构,多个所述第一连接结构沿所述环形基座的周向间隔设置,所述第一走线孔组设于所述第一连接结构。
10、根据本发明的一些实施例,所述蹦床还包括连接于所述环形基座的充气接头,所述环形基座设有连通所述充气接头的充气腔。
11、根据本发明的一些实施例,所述第一连接结构包括沿所述环形基座的周向间隔设置的第一连接件和第二连接件,所述第一走线孔设于所述第一连接件,所述第二走线孔设于所述第二连接件。
12、根据本发明的一些实施例,在垂直于上下方向的平面上,所述环形基座的外周壁的投影和内周壁的投影均为圆形结构。
13、根据本发明的一些实施例,所述跳布组件包括跳布主体和多个连接于所述跳布主体的第二连接结构,所述第二连接结构沿所述跳布主体的周向间隔设置,所述第二走线孔组设于所述第二连接结构。
14、根据本发明的一些实施例,所述第二连接结构包括沿所述跳布主体的周向间隔设置的第三连接件和第四连接件,所述第三走线孔设于所述第三连接件,所述第四走线孔设于所述第四连接件。
15、根据本发明的一些实施例,所述第三连接件包括第一布带和第一连接环,所述第一布带的一端连接所述跳布主体,所述第一布带的另一端连接所述第一连接环,所述第三走线孔设于所述第一连接环;
16、所述第四连接件包括第二布带和第二连接环,所述第二布带的一端连接所述跳布主体,所述第二布带的另一端连接所述第二连接环,所述第四走线孔设于所述第二连接环。
17、根据本发明的一些实施例,所述第一连接环和所述第二连接环均位于所述跳布主体的外侧。
18、根据本发明的一些实施例,所述蹦床还包括锁紧件,所述锁紧件连接于所述第一绳段和所述第四绳段之间,以限制所述第一绳段相对所述第四绳段移动。
19、本发明的附加方面和优点将在下面的描述中部分给出,部分将从下面的描述中变得明显,或通过本发明的实践了解到。
1.蹦床,其特征在于,包括:
2.根据权利要求1所述的蹦床,其特征在于:所述基座组件(100)包括环形基座和多个连接于所述环形基座的第一连接结构,多个所述第一连接结构沿所述环形基座的周向间隔设置,所述第一走线孔组设于所述第一连接结构。
3.根据权利要求2所述的蹦床,其特征在于:所述蹦床还包括连接于所述环形基座的充气接头,所述环形基座设有连通所述充气接头的充气腔。

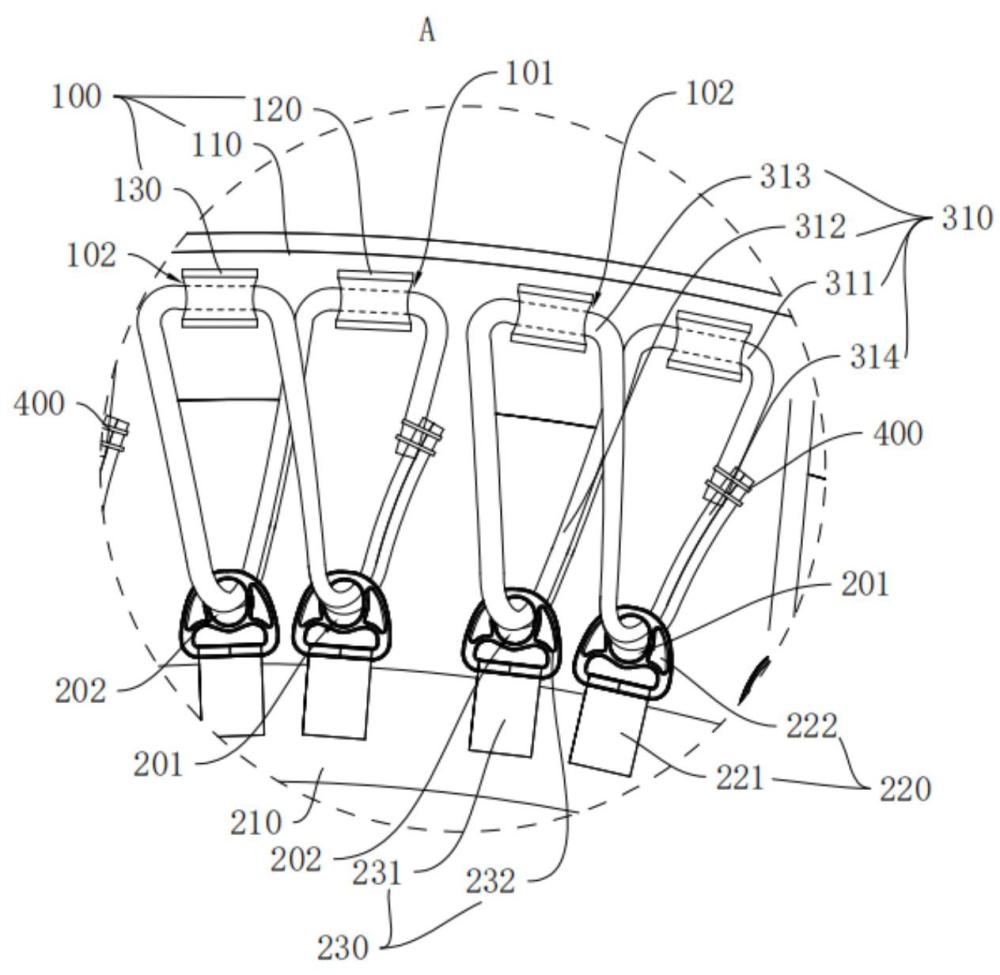

4.根据权利要求2所述的蹦床,其特征在于:所述第一连接结构包括沿所述环形基座的周向间隔设置的第一连接件(120)和第二连接件(130),所述第一走线孔(101)设于所述第一连接件(120),所述第二走线孔(102)设于所述第二连接件(130)。
5.根据权利要求2所述的蹦床,其特征在于:在垂直于上下方向的平面上,所述环形基座的外周壁的投影和内周壁的投影均为圆形结构。
6.根据权利要求1所述的蹦床,其特征在于:所述跳布组件(200)包括跳布主体(210)和多个连接于所述跳布主体(210)的第二连接结构,所述第二连接结构沿所述跳布主体(210)的周向间隔设置,所述第二走线孔组设于所述第二连接结构。
7.根据权利要求6所述的蹦床,其特征在于:所述第二连接结构包括沿所述跳布主体(210)的周向间隔设置的第三连接件(220)和第四连接件(230),所述第三走线孔(201)设于所述第三连接件(220),所述第四走线孔(202)设于所述第四连接件(230)。
8.根据权利要求7所述的蹦床,其特征在于:所述第三连接件(220)包括第一布带(221)和第一连接环(222),所述第一布带(221)的一端连接所述跳布主体(210),所述第一布带(221)的另一端连接所述第一连接环(222),所述第三走线孔(201)设于所述第一连接环(222);
9.根据权利要求8所述的蹦床,其特征在于:所述第一连接环(222)和所述第二连接环(232)均位于所述跳布主体(210)的外侧。
10.根据权利要求1所述的蹦床,其特征在于:所述蹦床还包括锁紧件(400),所述锁紧件(400)连接于所述第一绳段(311)和所述第四绳段(314)之间,以限制所述第一绳段(311)相对所述第四绳段(314)移动。
