一种弹簧分段式力度调节机构、臂力器和运动器械的制作方法

本技术涉及一种运动锻炼器械，尤其是涉及一种弹簧分段式力度调节机构，应用于健身器材领域。

背景技术：

1、在运动器械领域，为适应不同使用者的力量水平或训练阶段的需求，通常需要设置可调节的阻力机构。这类机构能够提供多种力度级别，使用户能够根据自身情况选择合适的训练强度，从而实现渐进式训练，提升锻炼效果。

2、例如，公开号为cn217526260u的专利文献中公开了一种腿部锻炼器，其力度调节机构主要包括螺杆、套设于螺杆外的弹簧，以及螺纹连接在螺杆下端的调节旋钮。该结构中，弹簧的上端由回型基座限位，下端则由调节旋钮顶持。用户通过旋转调节旋钮，可改变其在螺杆上的轴向位置，进而调整弹簧的初始压缩量，以实现对锻炼器初始张力的调节。在使用时，用户相向夹合两个靠腿部，通过连杆组件带动螺杆向上运动，使弹簧进一步被压缩，从而产生锻炼所需阻力。

3、然而，该结构在实际应用中存在一定的局限性：其力度调节范围主要受限于弹簧的压缩行程及螺杆的有效螺纹长度，导致可调节的力度范围较为有限，难以满足部分用户对更大力度跨度或更精细调节的需求。此外，单弹簧线性压缩结构在提供高阻力时，可能因弹簧刚度限制而导致调节精度下降或结构尺寸增大，影响使用的灵活性与器械的紧凑性。

技术实现思路

1、本发明旨在解决上述技术缺陷，提供一种新型的力度调节机构，其核心在于解决如何在不更换弹簧的前提下，实现更宽范围、更多级别且精度更高的阻力调节这一技术问题。

2、本实用新型解决上述技术问题的技术方案为：一种弹簧分段式力度调节机构，包括：

3、一轴杆；一套设于所述轴杆上的多段式弹簧组件，所述多段式弹簧组件包括沿所述轴杆轴向依次排列的多个弹簧单元；

4、多个档位块，每个所述档位块套设于所述轴杆上并位于相邻两个所述弹簧单元之间；

5、一设置于所述轴杆一端的滑动部；

6、一设置于所述轴杆另一端的固定部；

7、其中，每个所述档位块上设有一锁定机构，所述锁定机构具有锁定状态与解锁状态；

8、当所述锁定机构处于锁定状态时，所述档位块与所述轴杆的相对位置被固定；

9、当所述锁定机构处于解锁状态时，所述档位块能够沿所述轴杆滑动，从而使被其分隔的弹簧单元在受力时共同作用，形成一个组合弹簧体。

10、本实用新型进一步的优选技术方案为：所述锁定机构包括：

11、一设于所述轴杆表面的径向卡位槽；

12、一设于所述档位块上的卡位部，所述卡位部能够沿垂直于所述轴杆径向的方向移动；

13、当所述卡位部卡入所述轴向卡位槽时，所述锁定机构处于锁定状态；

14、当所述卡位部脱离所述轴向卡位槽时，所述锁定机构处于解锁状态。

15、本实用新型进一步的优选技术方案为：所述卡位部一体连接有一拨片，所述拨片延伸至所述档位块的外部，以便于手动操作所述卡位部的移动。

16、本实用新型进一步的优选技术方案为：所述固定部为垂直穿设于所述轴杆端部的销轴。

17、本实用新型进一步的优选技术方案为：所述滑动部为一可沿所述轴杆滑动的滑块或套筒，用于向所述多段式弹簧组件传递外部作用力。

18、本实用新型进一步的优选技术方案为：不同所述弹簧单元具有不同的弹簧刚度系数和/或自由长度。

19、本实用新型进一步的优选技术方案为：所述卡位部设置在档位块的下侧，所述档位块上设有一供拨片穿出的槽口；

20、还包括上夹片和下夹片，所述上夹片和下夹片将卡位部和档位块的周向位置固定。

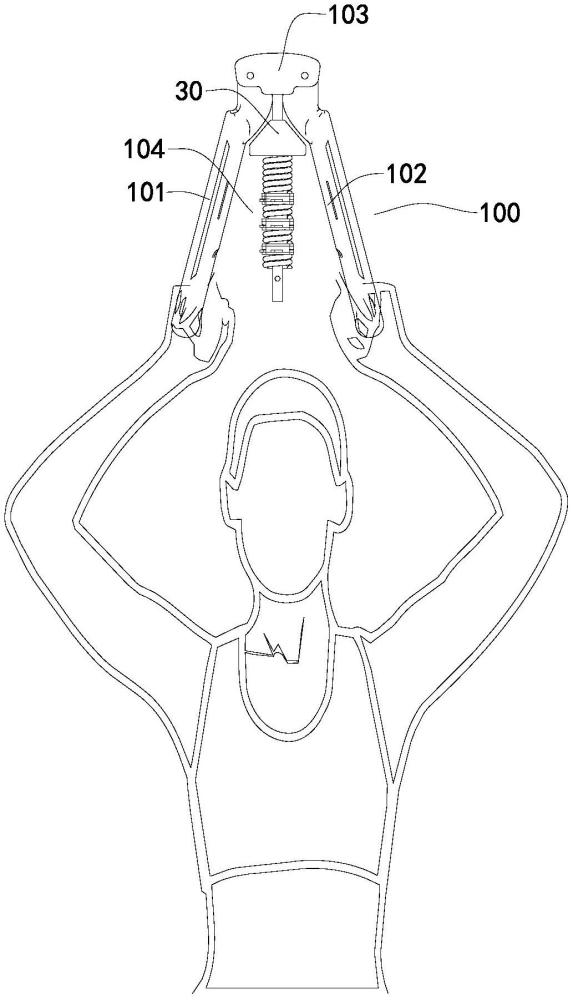

21、另一主题：一种臂力器，包括：固定块；

22、第一手柄和第二手柄，其端部通过一转轴结构可转动地安装于所述固定块上；

23、以及所述的弹簧分段式力度调节机构；

24、其中，所述力度调节机构的轴杆的第一端与所述固定块固定连接；

25、所述第一手柄和所述第二手柄的内侧分别设有一挤压部；

26、所述滑动部的两侧形成有与所述挤压部相配合的倾斜导向面；

27、当相向握压所述第一手柄和所述第二手柄时，所述挤压部沿所述倾斜导向面滑动，将手柄的握压力转化为所述滑动部的轴向位移，从而压缩所述多段式弹簧组件。

28、另一主题：一种臂力器，包括：固定块；

29、第一手柄和第二手柄，其端部通过一转轴结构可转动地安装于所述固定块上；

30、以及所述的弹簧分段式力度调节机构；

31、其中，所述力度调节机构的轴杆的第一端与所述固定块固定连接；

32、所述第一手柄和所述第二手柄的内侧分别设有一挤压部；

33、所述滑动部的两侧形成有与所述挤压部相配合的倾斜导向面；

34、当相向握压所述第一手柄和所述第二手柄时，所述挤压部沿所述倾斜导向面滑动，将手柄的握压力转化为所述滑动部的轴向位移，从而压缩所述多段式弹簧组件；

35、所述挤压部为转动安装于手柄上的滚轮。

36、另一优选技术主题：一种运动器械，包括：

37、一轴杆；

38、一套设于所述轴杆上的多段式弹簧组件，所述多段式弹簧组件包括沿所述轴杆轴向依次排列的多个弹簧单元；

39、多个档位块，每个所述档位块套设于所述轴杆上并位于相邻两个所述弹簧单元之间；

40、一设置于所述轴杆一端的滑动部；

41、一设置于所述轴杆另一端的固定部；

42、其中，每个所述档位块上设有一锁定机构，所述锁定机构具有锁定状态与解锁状态；

43、当所述锁定机构处于锁定状态时，所述档位块与所述轴杆的相对位置被固定；

44、当所述锁定机构处于解锁状态时，所述档位块能够沿所述轴杆滑动，从而使被其分隔的弹簧单元在受力时共同作用，形成一个组合弹簧体。

45、与现有技术相比，本实用新型的优点是：通过设置多个独立的弹簧单元及位于其间

46、的可锁定档位块，用户可通过操作锁定机构，灵活地将一个或多个弹簧单元组合成一个“组合弹簧体”。这相当于在单一器械上集成了多种不同刚度的弹簧，从而提供了多个离散且精准的预置力度档位，彻底克服了单一弹簧调节范围有限的弊端。

47、通过不同弹簧单元（如不同刚度、不同长度）的串联组合，可以产生远超单根弹簧极限的压缩弹力，或者实现比最软单簧更轻柔的起始力度。这极大地拓宽了器械的适用人群与训练场景，从康复训练到力量训练均可覆盖。

48、所有弹簧单元、档位块及锁定机构均集成于一根轴杆上，结构非常紧凑，无需为多个弹簧设计复杂的并行安装空间。用户仅需通过简单的拨动操作即可切换档位，无需拆卸或更换任何部件，体验流畅且高效。

49、本实用新型作为一种通用的核心调节模块，可广泛应用于臂力器、腿部锻炼器、拉力器等多种运动器械中，使这些器械都具备高端、专业的可调阻力功能。用户可以根据自身能力精确选择匹配的强度，实现循序渐进的科学训练，极大地提升了训练效果和产品体验。
