一种滚球游戏机的制作方法

本技术涉及游戏设备，更具体地说，它涉及一种滚球游戏机。

背景技术：

1、滚球游戏机作为游乐场所常见的互动娱乐设备，凭借“小球滚动-目标命中-奖励反馈”的核心玩法，广泛受到各年龄段用户喜爱，尤其适用于商场、游乐场、亲子乐园等场景，其核心需求在于实现游戏流程的自动化循环、奖励判定的精准性及设备运行的稳定性；然而，现有滚球游戏机在实际应用中存在诸多技术缺陷，难以满足用户体验及运营效率需求：循环性差，需人工干预：多数设备缺乏闭环输球结构，游戏球滚落至底部后，需工作人员手动收集并重新补充至顶部发球装置，不仅增加运营人力成本，还易导致游戏中断，降低用户游玩连续性；为此，提出一种新的滚球游戏机。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种滚球游戏机，以解决上述背景技术中存在的技术问题。

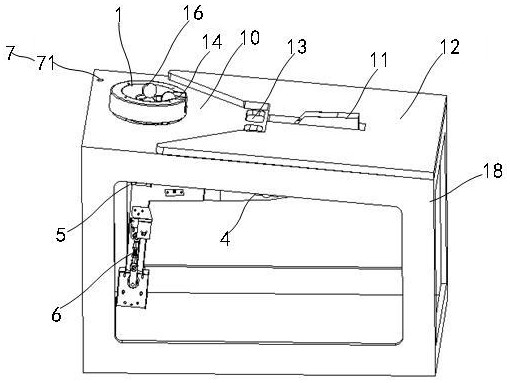

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种滚球游戏机，包括：机架、用于存放游戏球的转盘、用于驱动所述转盘的驱动机构、用于接收所述转盘输出的游戏球的接球斗、第一输球通道、第二输球通道、用于对所述第二输球通道内的游戏球进行向上推送的推球机构、及控制机构；所述机架的顶部设置有倾斜向上的斜面结构；所述斜面结构上设置有落料槽；所述转盘安装在所述斜面结构的上端，且位于所述落料槽的开口处；所述转盘上开设进球孔；所述驱动机构安装在所述机架上，且其输出端与所述转盘传动连接；在所述斜面结构的下端设置有与所述接球斗相适配的安装孔；所述接球斗可转动安装在所述安装孔内；所述第一输球通道安装在所述机架的内侧，且其一端与所述安装孔连通；所述第一输球通道靠近所述接球斗的一端设置礼物判定机构；所述礼物判定机构设置在所述接球斗的出料口的下方；所述斜面结构的落料槽内，靠近所述安装孔的一端呈相对设置有两个积分孔，且两个积分孔分别与所述第一输球通道连通；所述第一输球通道的另一端与所述第二输球通道的下端连接且连通；所述第二输球通道的上端与所述进球孔连通；所述推球机构与所述第二输球通道固定连接，且其输出端穿过所述第二输球通道的下端的底部后置于所述第二输球通道内；所述控制机构安装在所述机架上，且分别与所述驱动机构和推球机构电连接。

3、可选的，所述驱动机构包括：第一电机、第一齿轮及第二齿轮；所述第一电机安装在所述机架的内侧，且其输出端与所述第一齿轮传动连接；所述转盘的底部穿过机架的顶部端面后与所述第二齿轮固定连接；所述第一齿轮与所述第二齿轮啮合连接，以带动所述转盘在所述机架上转动；所述第一电机与所述控制机构电连接。

4、可选的，所述转盘上开设有出料槽；所述出料槽上设有用于控制游戏球释放时机的隔挡机构；所述隔挡机构包括：电磁铁、挡料杆及复位弹簧；所述电磁铁安装在所述转盘的底部；所述电磁铁上开设有容置槽；所述挡料杆的一端可滑动设置在所述容置槽内，另一端穿过所述转盘的底部后置于所述出料槽内；所述复位弹簧套设在所述挡料杆上靠近所述电磁铁的一端；所述复位弹簧分别与所述挡料杆靠近所述电磁铁的一端的端部和转盘的底部抵接；所述电磁铁与所述控制机构电连接。

5、可选的，所述控制机构包括：控制按钮、显示屏及控制器；所述显示屏和控制按钮均安装在所述机架上；所述控制器分别与所述显示屏、第一电机和电磁铁电连接。

6、可选的，所述推球机构包括：第二电机、安装座、拉杆、连杆及推杆；所述安装座与所述第二输球通道的下端的一侧固定连接；所述安装座上设置有滑轨；所述推杆的一端穿过所述第二输球通道的下端的底部后置于所述第二输球通道内；所述推杆的另一端与所述连杆的一端铰接，且其一侧设置有滑块；所述滑块与所述滑轨滑动连接；所述连杆的另一端与所述拉杆的一端铰接；所述拉杆的另一端与所述第二电机的输出端固定连接；所述第二电机安装在安装座上，且与所述控制器电连接。

7、可选的，所述第二输球通道的下端的另一侧设置有接近开关；所述推杆靠近所述滑块的一端的另一侧设置有与所述接近开关对应的定位块。

8、可选的，所述礼物判定机构包括：三角块、连接轴、固定座及用于检测所述连接轴是否转动的传感器；所述固定座安装在所述第一输球通道的外壁的一侧；所述传感器安装在所述固定座上；所述连接轴的一端与所述固定座转动连接，且其延伸端穿过所述固定座后置于所述传感器的上方；所述连接轴的另一端穿过所述第一输球通道的侧壁后与所述三角块固定连接；所述连接轴靠近所述传感器的一端设置有与所述传感器相对应的定位截面；所述传感器与所述控制器电连接。

9、可选的，所述第二输球通道内设置有用于对所述第二输球通道内的游戏球进行悬空支撑的支撑机构；所述支撑机构包括：两个连接座；两个所述连接座呈对称设置在所述第二输球通道的两侧，且位于所述转盘的下方；所述连接座上开设有与所述第二输球通道连通的通孔；所述连接座上，且位于所述通孔的一侧设有合页；所述合页的一端与连接座固定连接，另一端连接有挡板；所述挡板的下端与所述合页固定连接；所述挡板的中部连续折弯形成支撑部，且该支撑部通过所述通孔后置于所述第二输球通道内；所述挡板的上端设置有拉簧；所述拉簧的一端与所述挡板的上端固定连接，另一端与所述连接座固定连接。

10、本实用新型整体结构稳定，安装方便，可实现游戏球全自动化循环，无需人工补球，游戏球通过转盘-落料槽-输球通道-推杆形成闭环，提高运营效率；并且可通过控制器灵活调整转盘转速、发球间隔、中奖规则，适配不同场景，互动性强。

1.一种滚球游戏机，其特征在于，包括：机架、用于存放游戏球的转盘、用于驱动所述转盘的驱动机构、用于接收所述转盘输出的游戏球的接球斗、第一输球通道、第二输球通道、用于对所述第二输球通道内的游戏球进行向上推送的推球机构、及控制机构；

2.根据权利要求1所述的一种滚球游戏机，其特征在于，所述驱动机构包括：第一电机、第一齿轮及第二齿轮；所述第一电机安装在所述机架的内侧，且其输出端与所述第一齿轮传动连接；所述转盘的底部穿过机架的顶部端面后与所述第二齿轮固定连接；所述第一齿轮与所述第二齿轮啮合连接，以带动所述转盘在所述机架上转动；所述第一电机与所述控制机构电连接。

3.根据权利要求2所述的一种滚球游戏机，其特征在于，所述转盘上开设有出料槽；所述出料槽上设有用于控制游戏球释放时机的隔挡机构；所述隔挡机构包括：电磁铁、挡料杆及复位弹簧；所述电磁铁安装在所述转盘的底部；所述电磁铁上开设有容置槽；所述挡料杆的一端可滑动设置在所述容置槽内，另一端穿过所述转盘的底部后置于所述出料槽内；所述复位弹簧套设在所述挡料杆上靠近所述电磁铁的一端；所述复位弹簧分别与所述挡料杆靠近所述电磁铁的一端的端部和转盘的底部抵接；所述电磁铁与所述控制机构电连接。

4.根据权利要求3所述的一种滚球游戏机，其特征在于，所述控制机构包括：控制按钮、显示屏及控制器；所述显示屏和控制按钮均安装在所述机架上；所述控制器分别与所述显示屏、第一电机和电磁铁电连接。

5.根据权利要求4所述的一种滚球游戏机，其特征在于，所述推球机构包括：第二电机、安装座、拉杆、连杆及推杆；所述安装座与所述第二输球通道的下端的一侧固定连接；所述安装座上设置有滑轨；所述推杆的一端穿过所述第二输球通道的下端的底部后置于所述第二输球通道内；所述推杆的另一端与所述连杆的一端铰接，且其一侧设置有滑块；所述滑块与所述滑轨滑动连接；所述连杆的另一端与所述拉杆的一端铰接；所述拉杆的另一端与所述第二电机的输出端固定连接；所述第二电机安装在安装座上，且与所述控制器电连接。

6.根据权利要求5所述的一种滚球游戏机，其特征在于，所述第二输球通道的下端的另一侧设置有接近开关；所述推杆靠近所述滑块的一端的另一侧设置有与所述接近开关对应的定位块。

7.根据权利要求4所述的一种滚球游戏机，其特征在于，所述礼物判定机构包括：三角块、连接轴、固定座及用于检测所述连接轴是否转动的传感器；所述固定座安装在所述第一输球通道的外壁的一侧；所述传感器安装在所述固定座上；所述连接轴的一端与所述固定座转动连接，且其延伸端穿过所述固定座后置于所述传感器的上方；所述连接轴的另一端穿过所述第一输球通道的侧壁后与所述三角块固定连接；所述连接轴靠近所述传感器的一端设置有与所述传感器相对应的定位截面；所述传感器与所述控制器电连接。

8.根据权利要求1所述的一种滚球游戏机，其特征在于，所述第二输球通道内设置有用于对所述第二输球通道内的游戏球进行悬空支撑的支撑机构；所述支撑机构包括：两个连接座；两个所述连接座呈对称设置在所述第二输球通道的两侧，且位于所述转盘的下方；所述连接座上开设有与所述第二输球通道连通的通孔；所述连接座上，且位于所述通孔的一侧设有合页；所述合页的一端与连接座固定连接，另一端连接有挡板；所述挡板的下端与所述合页固定连接；所述挡板的中部连续折弯形成支撑部，且该支撑部通过所述通孔后置于所述第二输球通道内；所述挡板的上端设置有拉簧；所述拉簧的一端与所述挡板的上端固定连接，另一端与所述连接座固定连接。
