一种高尔夫球包手推车的托架结构的制作方法

本技术涉及托架结构，尤其是涉及一种高尔夫球包手推车的托架结构。

背景技术：

1、现有的高尔夫球包手推车通常包括车架、手把组、前轮组、左后轮组、右后轮组和两个承托架，两个承托架分别为上球包托架和下球包托架，手把组安装在车架顶部，前轮组安装在车架上，且位于车架前侧，左后轮组安装在车架左侧，右后轮组安装在车架右侧，下球包托架安装在车架下部，上球包托架安装在车架上部。在使用时，球包底部被下球包托架支撑住，球包上部进入上球包托架内，被上球包托架上设置的卡扣或者绑带固定住。

2、但是，现有的高尔夫球包手推车中，上球包托架和下球包托架均固定在车架上，两者之间的距离是固定的，只能承托对应高度的球包。而球包对应不同年龄段的人，具有不同的规格尺寸，如小孩包、儿童包和成人包等。由此不同规格尺寸的球包具有不同高度，现有的高尔夫球包手推车只能适用于高度大于其上球包托架和下球包托架之间距离的球包，通用性不强。

技术实现思路

1、本实用新型所要解决的技术问题是提供一种作为上球包托架或下球包托架，安装在高尔夫球包手推车上后，高度可调，能适用于不同尺寸球包的支撑，从而能提高高尔夫球包手推车通用性的高尔夫球包手推车的托架结构。

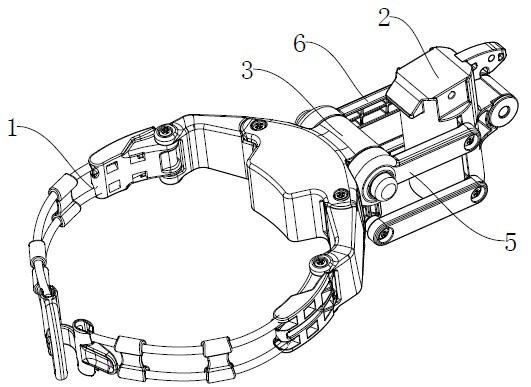

2、本实用新型解决上述技术问题所采用的技术方案为：一种高尔夫球包手推车的托架结构，包括承托架，所述承托架通过一平行连杆机构安装在所述高尔夫球包手推车的车架上；所述平行连杆机构包括连接座、安装座以及两个平行连杆组件；所述连接座用于固定在所述高尔夫球包手推车的车架上；所述安装座固定在所述承托架的后侧，且位于所述连接座前侧；两个平行连杆组件分别为左平行连杆组件和右平行连杆组件；所述左平行连杆组件安装在所述安装座和所述连接座的左侧，且能相对于所述安装座和所述连接座锁定或转动；所述右平行连杆组件安装在所述安装座和所述连接座的右侧，且能相对于所述安装座和所述连接座锁定或转动；所述左平行连杆组件和所述右平行连杆组件呈左右对称；所述安装座上设置有左右贯穿的第一安装孔；所述第一安装孔的左部设置左内环齿结构，右部设置有右内环齿结构，中部固定设置有嵌入块；所述左平行连杆组件包括第一连杆、第二连杆、齿盘、弹性件、按扣、第一螺母和第一固定杆；所述第一连杆和所述第二连杆均位于所述连接座和所述安装座的左侧，所述第一连杆位于所述第二连杆的上方，且两者平行设置；所述第一连杆和所述第二连杆的后部分别采用可转动方式安装在所述连接座上，所述第二连杆的前部采用可转动方式安装在所述安装座上；所述第一连杆的前部右侧面上设置有向左凹陷的第二安装孔，所述第二安装孔与所述第一安装孔左右对接连通；所述第二安装孔内设置有第一内环齿结构，所述第一内环齿结构与所述左内环齿结构左右对接形成一个完整内环齿结构；所述第一螺母、所述齿盘和所述按扣从右到左依次设置；所述嵌入块上设置有左右贯穿的第三安装孔，所述第一螺母固定在所述第三安装孔内；当所述左平行连杆组件锁定时，所述齿盘分别与所述左内环齿结构和所述第一内环齿结构啮合；当所述左平行连杆组件能转动时，所述齿盘仅与所述左内环齿结构啮合；所述弹性件位于所述第一安装孔内，其左端固定在所述安装座上，右端固定在所述齿盘上；所述第一固定杆依次穿过所述第一连杆的前部、所述齿盘、所述弹性件和所述第一螺母，并与所述第一螺母螺纹连接；所述第一连杆的前部左侧面上设置有向右延伸的移动通道，所述移动通道与所述第二安装孔连通；所述按扣设置在所述移动通道内，并与所述齿盘连接；当所述按扣受到从左到右压力时，能够沿所述移动通道向右移动预设距离，使所述齿盘由与所述左内环齿结构和所述第一内环齿结构啮合变为仅与所述左内环齿结构啮合。

3、与现有技术相比，本实用新型的优点在于通过设置由连接座、安装座、左平行连杆组件和右平行连杆组件构成的平行连杆机构，左平行连杆组件由第一连杆、第二连杆、齿盘、弹性件、按扣、第一螺母和第一固定杆构成，其与右平行连杆组件为左右对称结构；在左平行连杆组件锁定时，按扣位于其最左端位置处，齿盘同时位于第一安装孔和第二安装孔内，并分别与左内环齿结构和第一内环齿结构啮合，此时受到齿盘限位，第一连杆和第二连杆均不能相对于连接座和安装座转动，如果向按扣施加向右按压力，使按扣右移，按扣会同步推动齿盘右移并压缩弹性件，当按扣移动预设距离后会被第一连杆挡住，此时齿盘离开第二安装孔，完全位于第一安装孔内，仅与左内环齿结构啮合，齿盘对第一连杆的锁定解除，第一连杆受力能绕第一固定杆转动；右平行连杆组件同理也能解除锁定；在左平行连杆组件和右平行连杆组件均解除锁定后，向上抬承托架或向下压承托架，此时左平行连杆组件中第一连杆和第二连杆形成平行连杆能转动，右平行连杆组件同理能转动，从而承托架能够上升或下降，实现高度位置调整，由此本实用新型作为上球包托架或下球包托架，安装在高尔夫球包手推车上后，高度可调，能适用于不同尺寸球包，从而能提高高尔夫球包手推车通用性。

4、进一步的，所述第一连杆前部内设置有卡槽，所述按扣通过其处设置的卡扣与所述卡槽配合实现限位。

5、进一步的，所述弹性件为弹簧。

6、进一步的，所述第一连杆的后部以及所述右平行连杆组件中与其对称部分，通过第二固定杆安装在所述连接座上，并通过第二螺母与所述第二固定杆螺纹连接实现固定；所述第二连杆的后部以及所述右平行连杆组件中与其对称部分，通过第三固定杆安装在所述连接座上，并通过第三螺母与所述第三固定杆螺纹连接实现固定；所述第二连杆的前部以及所述右平行连杆组件中与其对称部分，通过第四固定杆安装在所述安装座上，并通过第四螺母与所述第四固定杆螺纹连接实现固定。

7、进一步的，所述左内环齿结构、所述右内环齿结构和所述第一内环齿结构分别通过沿一圈均匀间隔分布的齿条实现。

1.一种高尔夫球包手推车的托架结构，包括承托架，其特征在于：所述承托架通过一平行连杆机构安装在所述高尔夫球包手推车的车架上；所述平行连杆机构包括连接座、安装座以及两个平行连杆组件；所述连接座用于固定在所述高尔夫球包手推车的车架上；所述安装座固定在所述承托架的后侧，且位于所述连接座前侧；两个平行连杆组件分别为左平行连杆组件和右平行连杆组件；所述左平行连杆组件安装在所述安装座和所述连接座的左侧，且能相对于所述安装座和所述连接座锁定或转动；所述右平行连杆组件安装在所述安装座和所述连接座的右侧，且能相对于所述安装座和所述连接座锁定或转动；所述左平行连杆组件和所述右平行连杆组件呈左右对称；所述安装座上设置有左右贯穿的第一安装孔；所述第一安装孔的左部设置左内环齿结构，右部设置有右内环齿结构，中部固定设置有嵌入块；所述左平行连杆组件包括第一连杆、第二连杆、齿盘、弹性件、按扣、第一螺母和第一固定杆；所述第一连杆和所述第二连杆均位于所述连接座和所述安装座的左侧，所述第一连杆位于所述第二连杆的上方，且两者平行设置；所述第一连杆和所述第二连杆的后部分别采用可转动方式安装在所述连接座上，所述第二连杆的前部采用可转动方式安装在所述安装座上；所述第一连杆的前部右侧面上设置有向左凹陷的第二安装孔，所述第二安装孔与所述第一安装孔左右对接连通；所述第二安装孔内设置有第一内环齿结构，所述第一内环齿结构与所述左内环齿结构左右对接形成一个完整内环齿结构；所述第一螺母、所述齿盘和所述按扣从右到左依次设置；所述嵌入块上设置有左右贯穿的第三安装孔，所述第一螺母固定在所述第三安装孔内；当所述左平行连杆组件锁定时，所述齿盘分别与所述左内环齿结构和所述第一内环齿结构啮合；当所述左平行连杆组件能转动时，所述齿盘仅与所述左内环齿结构啮合；所述弹性件位于所述第一安装孔内，其左端固定在所述安装座上，右端固定在所述齿盘上；所述第一固定杆依次穿过所述第一连杆的前部、所述齿盘、所述弹性件和所述第一螺母，并与所述第一螺母螺纹连接；所述第一连杆的前部左侧面上设置有向右延伸的移动通道，所述移动通道与所述第二安装孔连通；所述按扣设置在所述移动通道内，并与所述齿盘连接；当所述按扣受到从左到右压力时，能够沿所述移动通道向右移动预设距离，使所述齿盘由与所述左内环齿结构和所述第一内环齿结构啮合变为仅与所述左内环齿结构啮合。

2.根据权利要求1所述高尔夫球包手推车的托架结构，其特征在于：所述第一连杆前部内设置有卡槽，所述按扣通过其处设置的卡扣与所述卡槽配合实现限位。

3.根据权利要求1所述高尔夫球包手推车的托架结构，其特征在于：所述弹性件为弹簧。

4.根据权利要求1所述高尔夫球包手推车的托架结构，其特征在于：所述第一连杆的后部以及所述右平行连杆组件中与其对称部分，通过第二固定杆安装在所述连接座上，并通过第二螺母与所述第二固定杆螺纹连接实现固定；所述第二连杆的后部以及所述右平行连杆组件中与其对称部分，通过第三固定杆安装在所述连接座上，并通过第三螺母与所述第三固定杆螺纹连接实现固定；所述第二连杆的前部以及所述右平行连杆组件中与其对称部分，通过第四固定杆安装在所述安装座上，并通过第四螺母与所述第四固定杆螺纹连接实现固定。

5.根据权利要求1所述高尔夫球包手推车的托架结构，其特征在于：所述左内环齿结构、所述右内环齿结构和所述第一内环齿结构分别通过沿一圈均匀间隔分布的齿条实现。
