耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置的制作方法

本技术涉及低温省煤器，尤其涉及耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置。

背景技术：

1、‌低温省煤器‌是一种用于提高锅炉系统热效率的设备，主要用于回收锅炉尾部烟气的余热，降低排烟温度，从而减少热损失并提高系统的整体效率。

2、例如专利号cn119755614a，本发明涉及烟气低温省煤器技术领域，特别是涉及一种搪瓷波纹板式低温省煤器深度余热回收装置，包括框架，框架内设置有若干个用于进行换热的波纹板，波纹板的一端通过上端盖连通有进水管箱和排水管箱，波纹板远离上端盖的一端固定连接有下端盖；若干个波纹板等间距设置，且相邻的两个波纹板之间留有用于烟气流通的空隙，框架上固定连接有若干个定距套，本发明通过安装在框架内的若干个波纹板能够有效降低烟气流动的阻力，使烟气在相邻的两个波纹板之间顺畅的流动，能够有效增强烟气的流场。

3、但是现有的耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置的防护结构较为复杂，装卸较为不便，影响组装效率。

技术实现思路

1、为了克服耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置的防护结构装卸较为不便，影响组装效率的问题。

2、本实用新型的技术方案为：耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置，包括有外框架，外框架包括左端盖，左端盖的右侧设置有右端盖，左端盖和右端盖之间固定连接有连接杆，外框架的内部设置有搪瓷波纹板，外框架的外侧设置有防护挡板，防护挡板的表面设置有固定套，防护挡板的边侧开设有拼接槽，左端盖和右端盖内侧固定安装有相同的限位套，左端盖和右端盖的外侧均开设有插接槽，左端盖的左侧和右端盖的右侧均设置有相同的固定板，限位套的内侧设置有支撑板。

3、优选的，通过设置拼接槽，方便防护挡板的快速组装，通过设置固定套、限位套、支撑板，方便防护挡板的固定和支撑，通过设置固定板，方便对插接槽进行封堵，同时对支撑板进行限位，实现防护挡板与外框架的稳定组装。

4、作为优选，搪瓷波纹板位于外框架的内侧设置有多个，搪瓷波纹板的一端通过左端盖连通有进水管箱和排水管箱，搪瓷波纹板用于进行换热。

5、作为优选，防护挡板呈排列设置有多个，相邻防护挡板通过拼接槽相互卡合，防护挡板的边侧和连接杆的边侧通过拼接槽相互卡合，左端盖、右端盖均和防护挡板通过拼接槽相互卡合。

6、作为优选，固定套呈u型结构设计，固定套和防护挡板的表面固定连接，固定套和支撑板的外侧滑动套接，支撑板用于对防护挡板的支撑限位。

7、作为优选，支撑板的两端和限位套的内侧滑动套接，插接槽和限位套的内侧相互接通，支撑板和插接槽的内侧相互适配，插接槽用于支撑板的穿设。

8、作为优选，固定板呈方框型结构设计，固定板的边侧设置有固定螺栓，固定螺栓用于固定板与左端盖、右端盖表面的固定。

9、作为优选，固定板和左端盖、右端盖的表面紧密贴合，支撑板的两端和固定板相抵，固定板用于对支撑板两端的限位。

10、本实用新型的有益效果：

11、1、该耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置，将防护挡板通过拼接槽与右端盖、连接杆的边侧卡合，再将多个防护挡板依次相互卡合，直至最左侧的防护挡板与左端盖卡合，实现对防护挡板的快速组装和定位，提高了装置的组装效率和稳定性；

12、2、该耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置，将一侧的固定板通过螺栓固定在端盖上后，将支撑板插入另一侧端盖的插接槽，使其穿过限位套和多个固定套，与另一侧的限位套插接，并使其端部与固定板相抵，实现对防护挡板的支撑限位，最后将该侧固定板安装固定，实现对插接槽的封堵和对支撑板的限位，同时避免了杂质的进入。

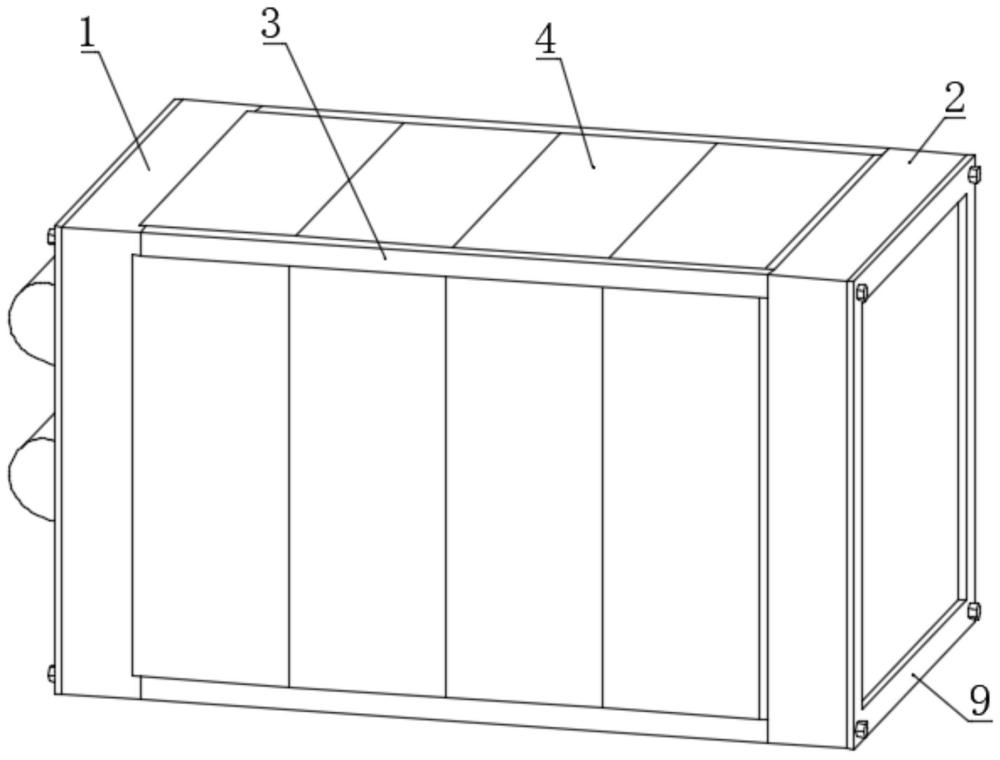

1.耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置，包括有外框架，其特征在于：外框架包括左端盖（1），左端盖（1）的右侧设置有右端盖（2），左端盖（1）和右端盖（2）之间固定连接有连接杆（3），外框架的内部设置有搪瓷波纹板，外框架的外侧设置有防护挡板（4），防护挡板（4）的表面设置有固定套（5），防护挡板（4）的边侧开设有拼接槽（6），左端盖（1）和右端盖（2）内侧固定安装有相同的限位套（7），左端盖（1）和右端盖（2）的外侧均开设有插接槽（8），左端盖（1）的左侧和右端盖（2）的右侧均设置有相同的固定板（9），限位套（7）的内侧设置有支撑板（10）。

2.根据权利要求1所述的耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置，其特征在于：搪瓷波纹板位于外框架的内侧设置有多个，搪瓷波纹板的一端通过左端盖（1）连通有进水管箱和排水管箱，搪瓷波纹板用于进行换热。

3.根据权利要求1所述的耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置，其特征在于：防护挡板（4）呈排列设置有多个，相邻防护挡板（4）通过拼接槽（6）相互卡合，防护挡板（4）的边侧和连接杆（3）的边侧通过拼接槽（6）相互卡合，左端盖（1）、右端盖（2）均和防护挡板（4）通过拼接槽（6）相互卡合。

4.根据权利要求1所述的耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置，其特征在于：固定套（5）呈u型结构设计，固定套（5）和防护挡板（4）的表面固定连接，固定套（5）和支撑板（10）的外侧滑动套接，支撑板（10）用于对防护挡板（4）的支撑限位。

5.根据权利要求1所述的耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置，其特征在于：支撑板（10）的两端和限位套（7）的内侧滑动套接，插接槽（8）和限位套（7）的内侧相互接通，支撑板（10）和插接槽（8）的内侧相互适配，插接槽（8）用于支撑板（10）的穿设。

6.根据权利要求1所述的耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置，其特征在于：固定板（9）呈方框型结构设计，固定板（9）的边侧设置有固定螺栓，固定螺栓用于固定板（9）与左端盖（1）、右端盖（2）表面的固定。

7.根据权利要求1所述的耐腐蚀搪瓷波纹板结构的低温省煤器深度余热回收装置，其特征在于：固定板（9）和左端盖（1）、右端盖（2）的表面紧密贴合，支撑板（10）的两端和固定板（9）相抵，固定板（9）用于对支撑板（10）两端的限位。
