一种铣刨头、铣挖机及工程机械的制作方法

本发明属于工程机械，具体涉及一种铣刨头、铣挖机及工程机械。

背景技术：

1、井盖周围路面的旋转铣刨作业是一种以破碎井盖周圈物料以形成圆环状坑槽为目的的作业过程，从而方便对井盖进行维修或更换，但目前不同地方的马路构造不尽相同，部分路面在建造时用水泥填充井盖周围，对于水泥路面，普通用于沥青物料破碎的井盖铣刨装置无法作业。

2、对比之下，用于水泥物料破碎的井盖铣刨装置刀齿及刀座偏大且布置数量较少，作业后作业面平整度较差，无法满足市政工程等对作业面平整度的要求。

3、现有技术中还存在以下缺点：

4、井盖铣刨作业要求作业深度较深，传统立式铣挖机刀头存在作业盲区，导致作业深度受限。

5、井盖铣刨作业相较于传统立式铣挖作业，由于需要绕井盖公转，导致井盖铣刨作业时承受径向力时长增加，对装置承受径向力能力要求增加。

6、传统立式铣挖机为能承受较大径向力，铣刨头直径通常较大，应用在井盖修补作业工况时，导致井盖周围物料切割过多，修补时浪费材料。

技术实现思路

1、为解决现有技术中的不足，本发明提供一种铣刨头、铣挖机及工程机械，实现了对井盖周围水泥路面的铣挖，且提高了铣挖作业面的平整度。

2、为达到上述目的，本发明所采用的技术方案是：

3、第一方面，提供一种铣刨头，包括：与主轴传动连接的刀毂，所述刀毂包括呈圆柱状的上刀毂和设置在所述上刀毂一端且呈圆锥状的下刀毂；安装在所述下刀毂上，用于破碎作业面物料的若干大齿；安装在所述上刀毂上，用于修整作业面的若干小齿；所述小齿的切割直径大于所述大齿的切割直径。

4、进一步地，所述上刀毂的直径大于所述下刀毂的直径。

5、进一步地，所述小齿的数量大于所述大齿的数量。

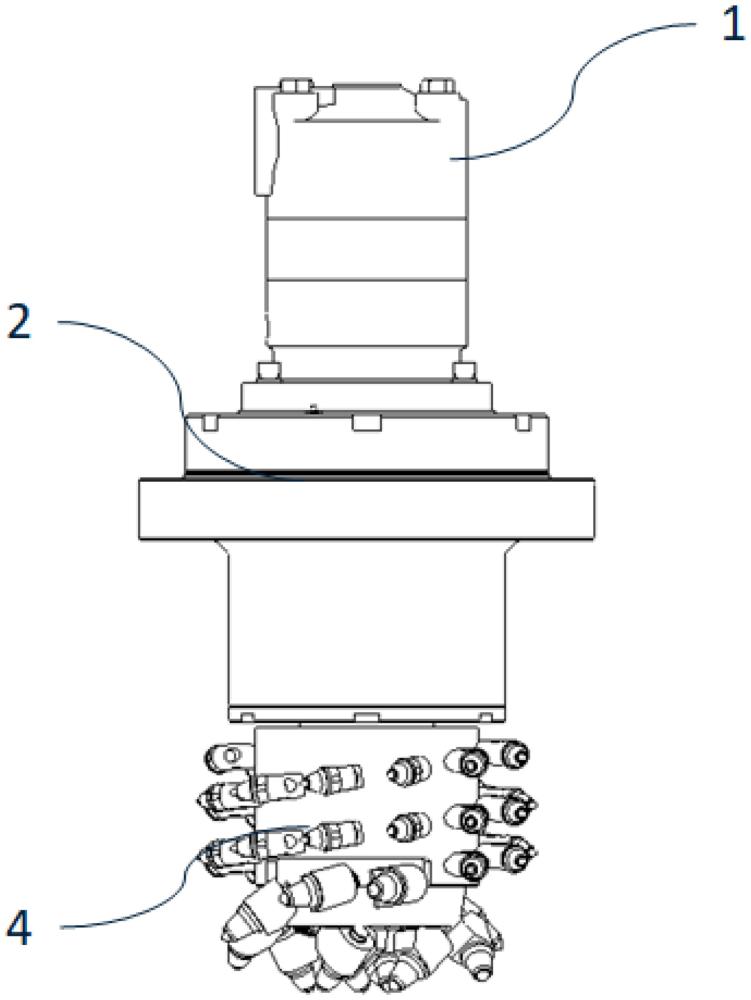

6、第二方面，提供一种铣挖机，包括：马达；与马达的输出端传动连接的主轴；第一方面所述的铣刨头，所述铣刨头通过平键与所述主轴传动连接。

7、进一步地，所述主轴包括用于安装铣刨头的工作段和用于安装轴承座的传动段；所述传动段的一端通过内花键与马达的输出端传动连接、通过外螺纹与紧固螺母配合，所述传动段的另一端设置有凸台；在所述紧固螺母与所述凸台之间依次安装有轴承二、隔套和轴承一。

8、进一步地，所述小齿的切割直径大于所述轴承座的直径。

9、进一步地，所述轴承一为圆柱滚子轴承，用于承受径向力；所述轴承二为角接触球轴承，用于承受轴向力。

10、进一步地，所述铣挖机的铣挖深度=大齿铣挖深度+小齿铣挖深度+轴承座深度。

11、进一步地，所述马达通过马达安装板安装在所述轴承座上。

12、第三方面，提供一种工程机械，所述工程机械配置有第二方面所述的铣挖机。

13、与现有技术相比，本发明所达到的有益效果：

14、（1）本发明通过与主轴传动连接的刀毂，刀毂包括呈圆柱状的上刀毂和设置在上刀毂一端且呈圆锥状的下刀毂；安装在下刀毂上，用于破碎作业面物料的若干大齿；安装在上刀毂上，用于修整作业面的若干小齿；小齿的切割直径大于大齿的切割直径，实现了对井盖周围水泥路面的铣挖，且提高了铣挖作业面的平整度；

15、（2）本发明铣刨头轴承及主轴可承受铣刨水泥产生的反作用力，同时铣刨段与传动段分离，从而铣刨头直径较小；且铣刨头端面是能铣刨水泥物料的大齿及大齿座，铣刨头柱面为用于精修的小齿及小齿座，可实现端部铣刨水泥等坚硬物料，然后由柱面小刀齿精修作业面，实现破碎加精修的作业能力，从而节省修补材料；

16、（3）本发明铣刨头与主轴用平键或花键传扭，扭矩传递不依靠胀套，可靠性调高；

17、（4）本发明铣刨头端面中心布置刀齿，消除了作业盲区，使铣刨头作业深度不受铣刨头结构限制，满足井盖铣刨工况深度要求。

1.一种铣刨头，其特征在于，包括：

2.根据权利要求1所述的铣刨头，其特征在于，所述上刀毂（431）的直径大于所述下刀毂（432）的直径。

3.根据权利要求1所述的铣刨头，其特征在于，所述小齿（42）的数量大于所述大齿（45）的数量。

4.一种铣挖机，其特征在于，包括：

5.根据权利要求4所述的铣挖机，其特征在于，所述主轴（3）包括用于安装铣刨头（4）的工作段和用于安装轴承座（2）的传动段；

6.根据权利要求5所述的铣挖机，其特征在于，所述小齿（42）的切割直径大于所述轴承座（2）的直径。

7.根据权利要求5所述的铣挖机，其特征在于，所述轴承一（5）为圆柱滚子轴承，用于承受径向力；所述轴承二（6）为角接触球轴承，用于承受轴向力。

8.根据权利要求5所述的铣挖机，其特征在于，所述铣挖机的铣挖深度=大齿铣挖深度+小齿铣挖深度+轴承座深度。

9.根据权利要求5所述的铣挖机，其特征在于，所述马达（1）通过马达安装板（7）安装在所述轴承座（2）上。

10.一种工程机械，其特征在于，所述工程机械配置有权利要求4~9任一项所述的铣挖机。
