一种跨越省道支架现浇梁施工工装的制作方法

本技术涉及现浇梁施工工装，具体为一种跨越省道支架现浇梁施工工装。

背景技术：

1、现浇梁一般指连续梁；在建筑、桥梁、航空以及管道线路等工程中，常遇到一种梁具有三个或更多个支承，称为连续梁；有三个或三个以上支座的梁；连续梁有中间支座，所以它的变形和内力通常比单跨梁要小，因而在工程结构(如桥梁)和机件中应用很广。

2、目前，现有中，公告号为cn214939379u的中国专利，公开了一种跨越省道支架现浇梁施工工装，该装置通过拉紧机构，解决了现有一些施工工装组装较为复杂，增加工作者的操作强度，降低效率，同时不便于组装后的工装稳定运行，影响质的问题。但是，该装置在实际使用时，由于在铺设的过程中，地面是高低不平的，其支撑结构难以实现支撑高度的灵活调节，鉴于此，提出一种跨越省道支架现浇梁施工工装。

技术实现思路

1、本实用新型的主要目的是提供一种跨越省道支架现浇梁施工工装，能够解决上述背景技术中所提出的问题。

2、为实现上述目的，本实用新型提出的跨越省道支架现浇梁施工工装，包括支撑组件，所述支撑组件上设置有加固组件，所述支撑组件用于支撑工字钢，所述工字钢上通过螺栓可拆卸连接有下模，所述下模的上侧固定连接有侧模，所述支撑组件包括：

3、支座，所述支座上通过螺栓可拆卸连接有立杆一；

4、连接环，所述连接环设置在立杆一上，所述连接环的上侧设置有立杆二，所述立杆一、连接环及立杆二通过螺栓可拆卸连接；

5、支撑件，所述支撑件固定连接在立杆二的顶部，所述支撑件用于支撑固定工字钢。

6、优选的，所述加固组件包括连接套，所述连接套的外壁上固定连接有调节伸缩杆，所述调节伸缩杆的外壁上固定连接有销杆，所述销杆上固定连接有加固杆。

7、优选的，所述连接套由两组半套件与螺栓构成，用于将连接套套接固定在立杆一或立杆二上。

8、优选的，所述连接套设置有四组，且立杆一上固定两组连接套，立杆二上固定两组连接套，将连接套套接固定在立杆一与立杆二上，在此过程中，根据立杆一与立杆二的宽度，能够将调节伸缩杆的长度调节，再将加固杆固定在销杆上即可实现对立杆一与立杆二的加固。

9、优选的，所述连接环上开设有多组贯穿的螺栓孔，所述连接环的上下两侧均开设有定位孔。

10、优选的，所述立杆一的顶部与立杆二的底部均固定连接有定位销，所述定位销与连接环相匹配，定位销与定位孔的配合确保立杆一、立杆二与连接环对接精准，进而方便立杆一、连接环与立杆二的连接。

11、优选的，所述连接环可叠加有多组，用于调节支撑件的支撑高度。

12、本实用新型提供了一种跨越省道支架现浇梁施工工装。具备以下有益效果：

13、（1）、该跨越省道支架现浇梁施工工装通过连接环与多组立杆的组合设计，解决支撑结构高度调节受限的问题。立杆一与立杆二通过连接环可拆卸连接，叠加不同数量的连接环可精准调整支撑高度，轻松适配省道两侧高低不平的地面；定位销与定位孔的配合确保立杆与连接环对接精准，螺栓固定增强连接稳定性。无需复杂改造即可实现支撑高度灵活适配，避免因地面不平导致支架倾斜，保障现浇梁施工的水平精度与结构安全。

14、（2）、该跨越省道支架现浇梁施工工装通过加固组件的使用，立杆、连接环、支撑件通过螺栓可拆卸连接，组装时无需专业设备，单人即可完成操作，降低工作者劳动强度；加固组件的调节伸缩杆可灵活调整加固杆角度，通过连接套固定在立杆不同位置，形成多向加固支撑，有效分散荷载，避免施工过程中支架晃动或变形，保障工装稳定运行，提升现浇梁施工质量。

15、（3）、跨越省道支架现浇梁施工工装通过工字钢、下模通过螺栓与支撑组件可拆卸连接，更换不同规格的下模与工字钢即可应用于不同跨度的现浇梁施工；所有组件均可重复拆卸使用，后续跨线施工可直接复用，无需重新定制。

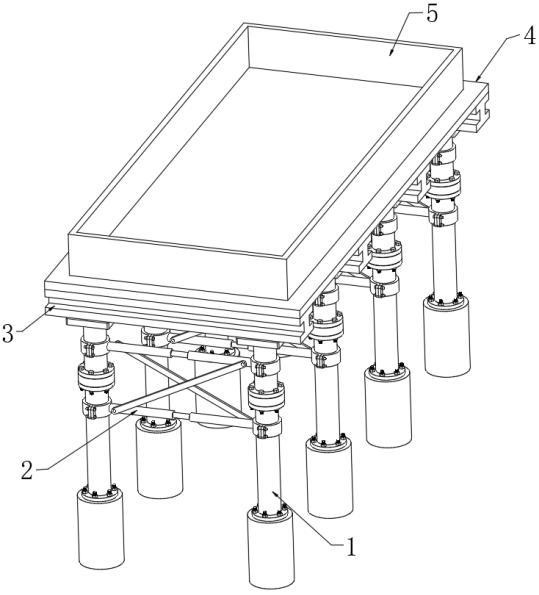

1.一种跨越省道支架现浇梁施工工装，包括支撑组件（1），其特征在于：所述支撑组件（1）上设置有加固组件（2），所述支撑组件（1）用于支撑工字钢（3），所述工字钢（3）上通过螺栓可拆卸连接有下模（4），所述下模（4）的上侧固定连接有侧模（5），所述支撑组件（1）包括：

2.根据权利要求1所述的一种跨越省道支架现浇梁施工工装，其特征在于：所述加固组件（2）包括连接套（21），所述连接套（21）的外壁上固定连接有调节伸缩杆（22），所述调节伸缩杆（22）的外壁上固定连接有销杆（23），所述销杆（23）上固定连接有加固杆（24）。

3.根据权利要求2所述的一种跨越省道支架现浇梁施工工装，其特征在于：所述连接套（21）由两组半套件与螺栓构成，用于将连接套（21）套接固定在立杆一（102）或立杆二（104）上。

4.根据权利要求2所述的一种跨越省道支架现浇梁施工工装，其特征在于：所述连接套（21）设置有四组，且立杆一（102）上固定两组连接套（21），立杆二（104）上固定两组连接套（21）。

5.根据权利要求1所述的一种跨越省道支架现浇梁施工工装，其特征在于：所述连接环（103）上开设有多组贯穿的螺栓孔，所述连接环（103）的上下两侧均开设有定位孔（1031）。

6.根据权利要求5所述的一种跨越省道支架现浇梁施工工装，其特征在于：所述立杆一（102）的顶部与立杆二（104）的底部均固定连接有定位销（106），所述定位销（106）与连接环（103）相匹配。

7.根据权利要求6所述的一种跨越省道支架现浇梁施工工装，其特征在于：所述连接环（103）可叠加有多组，用于调节支撑件（105）的支撑高度。
