一种光伏一体化景观式道路声屏障的制作方法

本技术涉及道路交通安全与环保设备，具体为一种光伏一体化景观式道路声屏障。

背景技术：

1、声屏障专门设计的立于噪声源和受声点之间的一种声学障板，通常是针对某一特定声源和特定保护位置（或区域）设计的，主要用于公路、高速公路、高架复合道路和其它噪声源的隔声降噪。

2、现有的道路声屏障在使用时虽具有光伏板的设置，但光伏板采用固定式安装，导致应用于不同纬度地区时发电量会大幅度降低，且现有的声屏障外观多为单调的纯色板材或简单纹理，无法与道路沿线的城市景观、自然环境融合，甚至破坏周边视觉协调性，因此需要设计一种光伏一体化景观式道路声屏障来解决以上问题。

技术实现思路

1、本实用新型的目的在于提供一种光伏一体化景观式道路声屏障，以解决上述背景技术提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种光伏一体化景观式道路声屏障，包括矩形框架和矩形框架内侧固定安装的吸隔声板，所述矩形框架的内侧固定连接有吸隔声板，所述矩形框架的左端中间位置处固定连接有外撑架，所述外撑架的上方设有光伏安装架，所述光伏安装架的右上端内侧滑动连接有活动连接板，所述活动连接板的右侧设有直线滑轨，所述直线滑轨与矩形框架之间固定连接；

3、所述矩形框架的右端固定连接有景观屏安装架，所述景观屏安装架的右端设有led景观屏，所述led景观屏的左端面前后侧均固定连接有弹性扣板，所述弹性扣板的外侧面与景观屏安装架之间相互卡合。

4、优选的，所述光伏安装架的上端面固定连接有光伏板，所述光伏安装架的左下端转动连接有第一铰链，所述第一铰链与外撑架之间固定连接。

5、优选的，所述直线滑轨的内侧滑动连接有调节滑块，所述调节滑块的左端面固定连接有第二铰链，所述第二铰链的外侧连接板与活动连接板之间固定连接，所述调节滑块的上侧螺旋连接有锁定螺栓，所述锁定螺栓与直线滑轨之间螺旋连接。

6、优选的，所述直线滑轨的数量有两个，两个所述直线滑轨的右侧壁内侧均开设有定位螺纹孔，所述定位螺纹孔呈直线阵列设置，所述定位螺纹孔的位置大小与锁定螺栓的位置大小相对应。

7、优选的，所述矩形框架的下端固定连接有预埋座，所述矩形框架的右端面上下端均固定连接有led彩灯。

8、优选的，所述led景观屏的左端面中间位置处固定连接有景观屏控制器。

9、优选的，所述led景观屏的左端面上下侧均固定连接有限位板，所述限位板的外侧面与景观屏安装架的内侧面之间相互贴合。

10、与现有技术相比，本实用新型的有益效果是：

11、1.该一种光伏一体化景观式道路声屏障，通过对锁定螺栓的拆卸使调节滑块能够上下移动调节，进而使其能够带动活动连接板的上端上下移动，并带动光伏安装架以第一铰链为中心进行转动，进而能够调整光伏板的倾角，以便于根据不同地区所处纬度进行调节，保证光伏板的发电量。

12、2.该一种光伏一体化景观式道路声屏障，通过led彩灯的作用能够对道路内进行辅助照明处理，并提升观赏性，并通过弹性扣板的作用能够将led景观屏卡合在景观屏安装架内端面，并通过设置的限位板对led景观屏进行上下限位处理，进而使多组led景观屏能够紧密拼接，并根据城市景观进行适配图片显示，提升道路声屏障的观赏性。

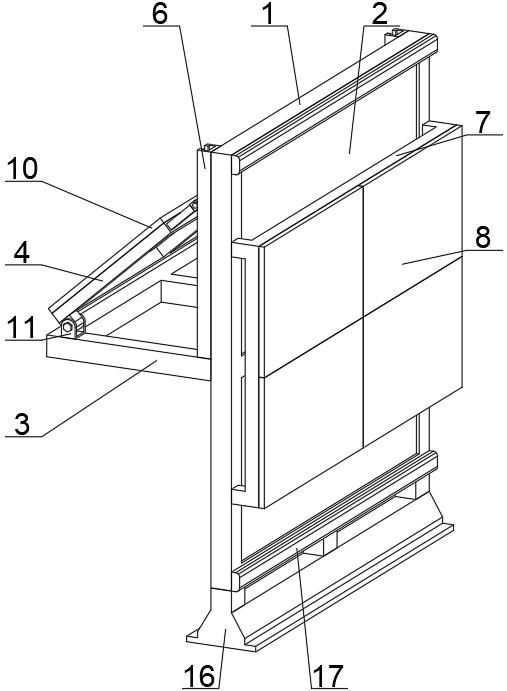

1.一种光伏一体化景观式道路声屏障，包括矩形框架（1）和矩形框架（1）内侧固定安装的吸隔声板（2），其特征在于：所述矩形框架（1）的内侧固定连接有吸隔声板（2），所述矩形框架（1）的左端中间位置处固定连接有外撑架（3），所述外撑架（3）的上方设有光伏安装架（4），所述光伏安装架（4）的右上端内侧滑动连接有活动连接板（5），所述活动连接板（5）的右侧设有直线滑轨（6），所述直线滑轨（6）与矩形框架（1）之间固定连接；

2.根据权利要求1所述的一种光伏一体化景观式道路声屏障，其特征在于：所述光伏安装架（4）的上端面固定连接有光伏板（10），所述光伏安装架（4）的左下端转动连接有第一铰链（11），所述第一铰链（11）与外撑架（3）之间固定连接。

3.根据权利要求1所述的一种光伏一体化景观式道路声屏障，其特征在于：所述直线滑轨（6）的内侧滑动连接有调节滑块（12），所述调节滑块（12）的左端面固定连接有第二铰链（13），所述第二铰链（13）的外侧连接板与活动连接板（5）之间固定连接，所述调节滑块（12）的上侧螺旋连接有锁定螺栓（14），所述锁定螺栓（14）与直线滑轨（6）之间螺旋连接。

4.根据权利要求3所述的一种光伏一体化景观式道路声屏障，其特征在于：所述直线滑轨（6）的数量有两个，两个所述直线滑轨（6）的右侧壁内侧均开设有定位螺纹孔（15），所述定位螺纹孔（15）呈直线阵列设置，所述定位螺纹孔（15）的位置大小与锁定螺栓（14）的位置大小相对应。

5.根据权利要求1所述的一种光伏一体化景观式道路声屏障，其特征在于：所述矩形框架（1）的下端固定连接有预埋座（16），所述矩形框架（1）的右端面上下端均固定连接有led彩灯（17）。

6.根据权利要求1所述的一种光伏一体化景观式道路声屏障，其特征在于：所述led景观屏（8）的左端面中间位置处固定连接有景观屏控制器（18）。

7.根据权利要求1所述的一种光伏一体化景观式道路声屏障，其特征在于：所述led景观屏（8）的左端面上下侧均固定连接有限位板（19），所述限位板（19）的外侧面与景观屏安装架（7）的内侧面之间相互贴合。
