制冰器及冰箱的制作方法

本说明书涉及制冰器及冰箱。

背景技术：

1、一般而言，冰箱是能够在由门遮蔽的内部的储存空间中以低温方式储存食物的家用电器。所述冰箱通过利用冷气来冷却储存空间内部，可以将所储存的食物以冷藏或冷冻状态保存。通常，在冰箱提供有用于制冰的制冰器。所述制冰器将从供水源或水箱供应的水容置在托盘后，通过冷却水来生成冰。

2、所述制冰器可以将制冰结束的冰以加热方式或旋扭方式从所述冰托盘移冰。

3、自动地供水及移冰的制冰器以向上方呈开口的方式形成，从而盛起成型的冰。

4、如上所述的结构的制冰器中制成的冰如月牙模样或立方体模样等其至少一面具有平坦的面。

5、另外，在冰的模样形成为球形的情况下，在使用冰时将可以更加便利，并能够向用户提供另类的使用感。并且，在将制成的冰储存时，也能够使冰间接触的面积最小化，从而能够使冰彼此缠结的情形最小化。

6、作为现有文献的韩国授权特许公报第10-1850918号（以下称为“现有文献1”）中披露有制冰器。

7、现有文献1的制冰器包括：上部托盘，排列有半球形态的复数个上部壳，包括从两侧端向上侧延伸的一对联接件引导部；下部托盘，排列有半球形态的复数个下部壳，以可转动的方式连接在所述上部托盘；转轴，连接在所述下部托盘和上部托盘的后端，以使所述下部托盘相对于所述上部托盘旋转；一对联接件，其一端连接在所述下部托盘，另一端连接在所述联接件引导部；以及上部推挤销组件，在其两端部插入到所述联接件引导部的状态下，分别连接在所述一对联接件，并与所述联接件一同升降。

8、在现有文献1的情况下，虽然可以利用半球形态的上部壳及半球形态的下部壳来生成球形态的冰，但是由于冰在上部壳及下部壳中同时生成，水中包含的气泡未能完全地排出，而是气泡将分散在水内部，存在有所生成的冰不透明的缺点。

9、作为现有文献的日本公开特许公报特开平9-269172号（以下称为“现有文献2”）中披露有制冰装置。

10、现有文献2的制冰装置包括：制冰碟；加热部，加热供应到制冰碟的水的底部。

11、在现有文献2的制冰装置的情况下，在制冰过程中，利用加热器加热制冰块的一侧面及底面的水。由此，在水面侧进行凝固，并在水内引起对流，从而可以生成透明冰。

12、当随着进行透明冰的生长，制冰块内的水的体积变小时，凝固速度将逐渐地变快，从而无法引起与凝固速度相适应的充分的对流。

13、因此，在现有文献2的情况下，当水的大致2/3程度被凝固时，通过增加加热器的加热量来抑制凝固速度的上升。

14、但是，根据现有文献2，在水的体积单纯地减少时使加热器的加热量增加，因而难以生成根据冰的形态而具有均匀的透明度的冰。

技术实现思路

1、所要解决的问题

2、本实施例提供一种冰箱及其控制方法，其能够与形态无关地生成透明度整体上均匀的冰。

3、本实施例提供一种冰箱及其控制方法，其在能够生成球形冰块的情况下，能够使球形冰块的每单位高度的透明度变得均匀。

4、本实施例提供一种冰箱及其控制方法，其通过与制冰隔室内的水和储存室内的冷气之间的热传递量可变对应地改变透明冰加热器的加热量，从而能够生成透明度整体上变得均匀的冰。

5、本实施例提供一种冰箱及其控制方法，当在制冰过程中执行除霜时，在需要降低透明冰加热器的输出的情况下，通过降低透明冰加热器的输出来能够防止透明冰的透明度在除霜过程中下降，并且能够减少透明冰加热器的功率消耗。

6、解决问题的技术方案

7、根据一侧面的冰箱，其可以包括：第一托盘，其定义制冰隔室的一部分，所述制冰隔室为水被冷却器的冷流（cold）相变成冰的空间；第二托盘，其定义所述制冰隔室的另一部分；加热器，与所述第一托盘和所述第二托盘中的至少一方相邻配置；以及控制部，控制所述加热器。

8、所述控制部可以控制成，在冷却器向制冰隔室供应冷流（cold）的过程中的至少一部分区间，开启用于向所述制冰隔室供应热量的加热器，使得溶解于所述制冰隔室内部的水中的气泡能够从生成冰的部分朝向液体状态的水侧移动而生成透明的冰。

9、在所述加热器被开启的状态下，若满足除霜开始条件，则为了除霜而可以执行用于使蒸发器进行运转的除霜阶段。此时，在除霜阶段中，所述冷却器的加冷量可以与除霜开始条件满足之前的冷气供应单元的加冷量相比减少。所述冷却器的加冷量为冷流的供应量，作为一例，可以根据供应冷气的冷气供应单元的制冷力而能够发生变化。

10、所述冰箱还可以包括用于加热所述蒸发器的除霜加热器，若所述除霜阶段开始，则所述除霜加热器可以被开启。

11、所述控制部可以控制成，所述加热器在所述除霜加热器开启的状态下也保持被开启的状态。

12、作为一例，所述控制部可以控制成，若在制冰过程中满足所述除霜开始条件，并且所述加热器的输出为参考值以下，则保持所述加热器的输出。相反地，若在制冰过程中满足所述除霜开始条件，并且所述加热器的输出超过参考值，则可以控制所述加热器的输出，使得所述除霜加热器运转之后的所述加热器的输出与所述除霜加热器运转之前的所述加热器的输出相比减少。

13、作为另一例，所述控制部可以控制成，在制冰过程中所述除霜加热器开启的情况下，若由所述温度传感器感测到的温度小于参考值，则保持所述加热器的输出。相反地，若由所述温度传感器感测到的温度为所述参考值以上，则所述控制部可以控制所述加热器的输出，使得所述除霜加热器运转之后的所述加热器的输出与所述所述除霜加热器运转之前的所述加热器的输出相比减少。

14、在所述制冰过程中，在开始执行所述制冰阶段的情况下所述加热器为了制冰而运转的整体时间可以长于，在未执行所述制冰阶段的情况下所述加热器为了制冰而运转的整体时间。

15、在一实施例中，所述控制部可以控制成，在所述除霜阶段之前执行除霜前阶段。

16、所述除霜前阶段中的所述冷却器的加冷量与满足所述除霜开始条件之前的冷却器的加冷量相比增加，所述控制部可以在所述除霜前阶段中，对应于所述冷却器的加冷量的增加而增加所述加热器的加热量。

17、所述控制部可以控制成，在所述除霜阶段之后，执行除霜后阶段。

18、所述除霜后阶段中的所述冷却器的加冷量，与满足所述除霜开始条件之前的冷却器的加冷量相比增加，所述控制部可以在所述除霜后阶段中，对应于所述冷却器的加冷量的增加而增加所述加热器的加热量。

19、在本实施例中，所述第二托盘在制冰过程中可以与所述第一托盘接触，而在移冰过程中可以与所述第一托盘隔开。所述第二托盘可以连接在驱动部并从驱动部接收动力。

20、通过所述驱动部的动作，所述第二托盘可以从供水位置向制冰位置移动。并且，通过所述驱动部的动作，所述第二托盘可以从制冰位置向移冰位置移动。在所述第二托盘移动到供水位置的状态下，可以执行针对所述制冰隔室的供水。

21、在供水结束之后，所述第二托盘可以向制冰位置移动。在所述第二托盘移动到所述制冰位置之后，所述冷却器可以向所述制冰隔室供应冷流（cold）。

22、当在所述制冰隔室中冰的生成结束时，为了取出所述制冰隔室的冰，所述第二托盘可以沿着正方向朝向移冰位置移动。在所述第二托盘移动到移冰位置之后，可以沿着反方向朝向供水位置移动，并再次开始供水。

23、在一侧面上，为了使所述制冰隔室内的水的每个单位高度上的透明度变得均匀，可以控制成，根据所述制冰隔室内的水的每单位高度的质量而改变所述冷却器的加冷量及所述加热器的加热量中的一种以上。

24、可以以水的单位高度为基准，区分为复数个区间。在所述复数个区间的每一个中预先设定有所述加热器的参考输出。

25、在所述制冰隔室为球形态的情况下，所述控制部可以控制所述加热器的输出，以在所述制冰过程中使所述加热器的输出先减少后增加。

26、若在制冰过程中开始执行所述除霜阶段，则所述控制部可以对是否需要减少所述加热器的输出进行判断，若需要减少所述加热器的输出，则所述控制部减少所述加热器在前区间中的输出。

27、所述控制部可以控制成，在所述除霜阶段开始执行时的区间是复数个区间中的所述加热器的输出为最小的中间区间的情况下，保持所述加热器的输出。

28、在所述除霜阶段开始执行时的区间是所述复数个区间中的所述中间区间之前的区间的情况下，所述控制部可以将当前区间中的所述加热器的输出减少至与下一个区间中的所述加热器的输出相对应的参考输出。

29、在所述除霜阶段开始执行时的区间是所述复数个区间中的所述中间区间之后的区间的情况下，所述控制部可以将当前区间中的所述加热器的输出减少至与前一个区间中的所述加热器的输出相对应的参考输出。

30、所述控制部可以控制成，若由所述第二温度传感器感测到的温度达到对应于当前区间的下一个区间的参考温度，则所述控制部使所述加热器以与所述下一个区间相对应的参考输出进行运转。

31、所述第一托盘和所述第二托盘中的任意一个可以由非金属材质形成，从而减小所述加热器的热量的传递速度。

32、所述第二托盘可以位于所述第一托盘的下侧。为了使所述制冰隔室中的水从上侧开始冻结，所述加热器可以与所述第二托盘相邻配置。至少所述第二托盘可以由非金属材质形成。

33、所述第一托盘和所述第二托盘中的一个以上的托盘可以由柔性材质形成，以在移冰过程中形态变形并能够恢复到原来的形态。

34、根据另一侧面的冰箱的控制方法，所述冰箱包括：第一托盘，容置在储存室；第二托盘，与所述第一托盘一同形成制冰隔室；驱动部，用于移动所述第二托盘；以及透明冰加热器，用于向所述第一托盘和所述第二托盘中的一个以上托盘供应热量。

35、所述冰箱的控制方法可以包括：在所述第二托盘移动到供水位置的状态下执行针对所述制冰隔室的供水的步骤；在供水结束之后，在所述第二托盘从所述供水位置沿着反方向移动到制冰位置之后执行制冰的步骤。

36、在一实施例中，在所述执行制冰的步骤中的至少一部分区间，可以开启所述透明冰加热器，从而使溶解于所述制冰隔室内部的水中的气泡能够从生成冰的部分朝向液体状态的水侧移动并生成透明的冰。

37、在所述执行制冰的步骤中，若满足除霜开始条件，则使所述透明冰加热器保持开启状态，同时为了除霜而可以开启除霜加热器。

38、若满足所述除霜开始条件，并且所述透明冰加热器的输出为参考值以下，则可以保持所述透明冰加热器的输出。相反地，若所述透明冰加热器的输出超过参考值，则可以控制所述透明冰加热器的输出，以使所述除霜加热器运转之后的所述透明冰加热器的输出与所述除霜加热器运转之前的所述透明冰加热器的输出相比减少。

39、或者，在开启所述除霜加热器的情况下，若由用于感测所述制冰隔室的温度的温度传感器感测到的温度小于参考值，则可以保持所述透明冰加热器的输出。相反地，若由所述温度传感器感测到的温度为所述参考值以上，则可以控制所述透明冰加热器的输出，以使所述除霜加热器运转之后的所述透明冰加热器的输出与所述所述除霜加热器运转之前的所述透明冰加热器的输出相比减少。

40、根据一实施例的冰箱的控制方法，其还可以包括：对制冰的结束与否进行判断的步骤；以及，若制冰结束，则使所述第二托盘从所述制冰位置沿着正方向朝向移冰位置移动的步骤。

41、根据又一侧面的冰箱的控制方法，所述冰箱包括用于形成球形态的制冰隔室的第一托盘和第二托盘。

42、所述冰箱的控制方法可以包括：在针对所述制冰隔室的供水结束之后，冷却器的冷流（cold）供应到制冰隔室并开始制冰的步骤；在制冰开始之后，开启用于向所述制冰隔室供应热量的透明冰加热器的步骤；对在制冰过程中判断是否满足除霜开始条件的步骤；以及，若判断为满足所述除霜开始条件，则减少所述冷却器的加冷量，并且开启除霜加热器的步骤。

43、在一实施例中，可以在所述除霜加热器被开启的状态下，使所述透明冰加热器保持开启状态。

44、在制冰过程中，可以控制成，根据所述制冰隔室内的水的每单位高度的质量而改变所述透明冰加热器的输出，可以将所述水的单位高度作为基准区分为复数个区间。在所述复数个区间每一个中预先设定有所述透明冰加热器的参考输出。

45、若在制冰过程中满足所述除霜开始条件，则控制部可以判断是否需要减少所述透明冰加热器的输出。

46、假如，需要减少所述透明冰加热器的输出，则所述控制部可以减少当前区间中的所述透明冰加热器的输出。相反地，假如，不需要减少所述透明冰加热器的输出，则所述控制部可以保持当前区间中的所述透明冰加热器的输出。

47、根据又一侧面的冰箱，其可以包括：控制部，其控制成，若第一透明冰运转和用于应对除霜的第二透明冰运转之间发生冲突，则优先执行所述第二透明冰运转并中断所述第一透明冰运转。

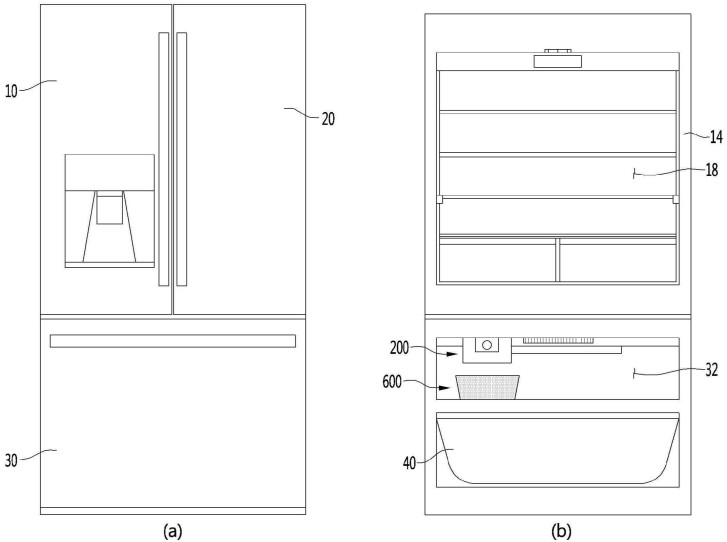

48、所述冰箱可以包括：储存室，用于保存食物；门，用于开闭所述储存室；冷气供应单元，用于向所述储存室供应冷气；除霜加热器，对用于生成冷气的蒸发器进行加热；第一温度传感器，用于感测所述储存室内的温度；第一托盘，位于所述储存室内并形成制冰隔室的一部分，所述制冰隔室为水被所述冷气相变为冰的空间；第二托盘，形成所述制冰隔室的另一部分并连接在驱动部，从而在制冰过程中能够与所述第一托盘接触，而在移冰过程中能够与所述第一托盘隔开；供水部，用于向所述制冰隔室供应水；第二温度传感器，用于感测所述制冰隔室的水或冰的温度；制冰用加热器，与所述第一托盘和所述第二托盘中的至少一个相邻配置。

49、所述第一透明冰运转可以包括：在所述制冰隔室的供水结束之后，所述控制部将所述冷气供应单元控制成向所述制冰隔室供应冷气，在所述冷气供应单元供应冷气的过程中的至少一部分区间，开启所述制冰用加热器，并且将被开启的所述制冰用加热器的加热量控制成以在预先区分的复数个区间的每一个中被预先设定的参考加热量可变的阶段。

50、所述第二透明冰运转中可以执行除霜阶段，在除霜阶段中，在满足除霜开始条件之后，所述控制部控制成，使所述冷气供应单元的制冷力与满足所述除霜开始条件之前的冷气供应单元的制冷力相比减少，并且在所述制冷力减少的区间中的至少一部分区间，开启所述除霜加热器。若满足用于开启所述制冰用加热器的除霜应对运转的开始条件，则为了降低因所述除霜阶段中投入的热负载降低所述制冰速度而恶化制冰效率，并且为了使所述制冰速度保持在规定的范围内而均匀地保持冰的透明度，所述控制部可以控制成，使所述制冰用加热器的加热量与所述第一透明冰运转中的制冰用加热器的加热量相比减少。

51、满足所述除霜应对运转的开始条件的情况可以包括：在执行所述除霜阶段之后经过第二设定时间的情况、在执行所述除霜阶段之后由所述第二温度传感器感测到的温度达到第二设定温度以上的情况、在执行所述除霜阶段之后比由所述第二温度传感器感测到的温度高出第二设定值以上的情况、在执行所述除霜阶段之后每个单位时间内的由所述第二温度传感器感测到的温度的变化量大于0的情况、在执行所述除霜阶段之后所述制冰用加热器的加热量大于参考值的情况，以及所述除霜阶段运转开始的情况中的至少一种。

52、满足所述除霜应对运转的结束条件的满足的情况可以包括：在所述除霜应对运转开始之后经过第b设定时间的情况、在所述除霜应对运转开始之后由所述第二温度传感器感测到的温度达到第b设定温度以下的情况、在所述除霜应对运转开始之后比由所述第二温度传感器感测到的温度低了第b设定值以下的情况、在所述除霜应对运转开始之后每个单位时间内的由所述第二温度传感器感测到的温度的变化量小于0的情况、以及所述除霜阶段运转结束的情况中的至少一种。

53、在所述第二透明冰运转中，在所述除霜阶段之前所述控制部可以执行除霜前阶段，在除霜前阶段中，使所述冷气供应单元的制冷力比满足所述除霜开始条件之前的冷气供应单元的制冷力增加的除霜前阶段，并且在所述除霜前阶段中，所述控制部控制成，对应于所述冷气供应单元的制冷力的增加而增加所述制冰用加热器的加热量。

54、在所述除霜阶段之后，所述控制部可以执行除霜后阶段，在所述除霜后阶段中，使所述冷气供应单元的制冷力与满足所述除霜开始条件之前的冷气供应单元的制冷力相比增加。在所述除霜后阶段中，可以对应于所述冷气供应单元的制冷力的增加而增加所述制冰用加热器的加热量。

55、所述控制部可以控制成，在满足了所述除霜后阶段运转的结束条件之后，再开始执行所述第一透明冰运转。

56、所述预先区分了的复数个区间可以包括：以所述要制冰的水的单位高度作为基准区分的情况、以将所述第二托盘移动到制冰位置之后经过的时间为基准区分的情况、以及以将所述第二托盘移动到制冰位置之后由所述第二温度传感器感测到的温度为基准区分的情况中的至少一种。

57、在所述制冰隔室为球形态的情况下，所述控制部可以控制所述透明冰加热器的加热量，以在所述制冰过程中使所述制冰用加热器的加热量先减少后增加。

58、根据又一侧面的冰箱，其包括：储存室，用于保存食物；冷却器，用于向所述储存室供应冷流（cold）；第一托盘，形成制冰隔室的一部分，所述制冰隔室为水被所述冷流（cold）相变为冰的空间；第二托盘，形成所述制冰隔室的另一部分；加热器，与所述第一托盘和所述第二托盘中的至少一方相邻配置；控制部，控制所述加热器及所述驱动部，若在制冰过程中满足除霜开始条件，则所述控制部可以执行用于除霜的除霜阶段，并且减少所述冷却器的加冷量。

59、所述控制部可以控制成，若在所述制冰过程中满足所述除霜开始条件，则保持或减少所述加热器供应的加热量。

60、所述控制部可以控制成，在所述制冰过程中的预设的复数个区间，所述加热器的加热量能够发生变化。

61、所述控制部可以控制成，在开始执行所述除霜阶段时的区间为所述复数个区间中的所述加热器的加热量为最小的区间的情况下，保持所述加热器的加热量。

62、所述控制部可以控制成，在开始执行所述除霜阶段时的区间中的所述加热器的加热量大于下一个区间中的所述加热器的加热量的情况下，将所述加热器的加热量变更为所述下一个区间中的加热量。

63、所述控制部可以控制成，在开始执行所述除霜阶段时的区间中的所述加热器的加热量大于前一个区间中的所述加热器的加热量的情况下，将所述加热器的加热量变更为所述前一个区间中的加热量。

64、所述控制部可以控制成，若所述除霜阶段结束，则将所述加热器的加热量变更为开始执行所述除霜阶段时的区间中的所述加热器的加热量。

65、所述控制部可以控制成，在所述除霜阶段结束之后，使所述加热器开启开始执行所述除霜阶段时的区间中的所述加热器的剩余时间。

66、所述控制部可以控制成，在以剩余时间开启所述加热器之后，将所述加热器的加热量变更为下一个区间中的加热量。

67、所述控制部可以控制成，在所述制冰隔室内的冷流（cold）和所述制冰隔室的水之间的热传递量增加的情况下，增加所述加热器的加热量，而在所述制冰隔室内的冷流（cold）和所述制冰隔室的水之间的热传递量减少的情况下，减少所述加热器的加热量，从而能够将所述制冰隔室内部的水的制冰速度保持在低于以关闭所述加热器的状态执行制冰的情况下的制冰速度的规定范围内。

68、所述控制部可以控制成，在进行所述除霜阶段的过程中，若由用于测量制冰隔室的水或冰的温度的温度传感器测量到的温度值为参考温度值以上，则关闭所述加热器。

69、所述控制部可以控制成，若由所述温度传感器测量到的值小于所述参考温度值，则开启所述加热器。

70、所述控制部可以控制成，若由所述温度传感器测量到的值为所述参考温度值以上，则使所述加热器以关闭所述加热器之前的加热量进行运转。

71、所述控制部可以控制成，在所述除霜阶段结束之后所述加热器开启剩余时间，然后将所述加热器的加热量变更为下一个区间中的加热器的加热量。

72、所述控制部可以控制成，在执行所述除霜阶段的过程中，若判断为在所述制冰隔室内未生成冰的状态，则关闭所述加热器。

73、所述控制部可以控制成，在所执行述除霜阶段的过程中，若判断为所述制冰隔室内正生成冰的状态，则开启所述加热器。

74、所述控制部可以控制成，在执行所述除霜阶段的过程中，若判断为在所述制冰隔室内正生成冰的状态，则使所述加热器以关闭所述加热器之前的加热量进行运转。

75、所述控制部可以控制成，在所述除霜阶段结束之后所述加热器开启剩余时间，然后将所述加热器的加热量变更为下一个区间中的加热器的加热量。

76、在所述制冰过程中，在开始执行所述除霜阶段的情况下所述加热器为制冰而运转的整体时间可以长于，在未执行所述除霜阶段的情况下所述加热器为了制冰而运转的整体时间。

77、所述控制部可以控制成，在所述制冰过程中的预设的复数个区间，使所述加热器的加热量能够发生变化。所述控制部可以控制成，在所述加热器以所述复数个区间中的最后一个区间被设定的加热量进行驱动之后，能够使所述加热器进入到追加加热阶段。

78、所述控制部可以控制成，在之前的除霜阶段结束之后，开始执行当前除霜阶段的时间点为止所经过的时间越长，使所述追加加热阶段的区间越变长。

79、发明效果

80、根据所提示出的发明，在冷却器供应冷流（cold）中的至少一部分区间开启加热器，由此，利用加热器的热量来延迟制冰速度，使得溶解于制冰隔室内部的水中的气泡能够从生成冰的部分朝向液体状态的水侧进行移动，从而生成透明的冰。

81、尤其是，在本实施例的情况下控制成根据所述制冰隔室内的水的每单位高度的质量来改变所述冷却器的加制冷力及所述加热器的加热量中的一种以上，由此，能够与制冰隔室的形态无关地生成透明度整体上均匀的冰。

82、并且，即使在制冰过程中投入除霜阶段，也能使透明冰加热器保持开启状态，从而在除霜过程中能够防止在透明冰加热器相邻的部分生成冰，并由此能够防止透明冰的透明度低下。

83、并且，在制冰过程中，在投入除霜阶段之后需要减少透明冰加热器的输出的情况下，通过减少输出来能够降低透明冰加热器的消耗功率。
