快速制冰机的制作方法

本发明涉及一种快速制冰机。

背景技术：

1、目前，制冰机是将水通过制冷系统冷却后制成冰块的制冷设备，广泛应用于餐饮、饮品、食品保鲜及家用等领域；现有技术中，制冰机普遍采用喷淋式制冰方式，其工作原理是：由水泵将水输送至位于蒸发器冰模上方的喷淋管路，通过喷淋管路将水自上而下喷射到冰模的各个模腔表面，水在冰模表面被制冷系统冷却而逐渐结冰。

2、然而，上述喷淋式制冰方式存在明显的技术缺陷；其一，制冰速度慢，喷淋式制冰中，水是以薄层水流的形式覆盖在冰模内壁表面，水与冰模冷源之间的热交换仅发生在冰模表面，换热面积小、热阻大，冰模腔体内的水只能由外向内逐层缓慢冷却结冰，导致整个制冰周期较长、制冰效率低；其二，水资源浪费，喷淋过程中未被冻结的水会从冰模表面回流，需要设置额外的回流水箱进行收集和循环，不仅增加了设备结构的复杂性，而且循环回流过程会造成冷量损失和能耗增加；其三，冰块质量不均，喷淋水流在冰模各腔体表面的覆盖不均匀，容易导致部分腔体结冰不充分、冰块密度不一致。

技术实现思路

1、本发明的目的是克服现有技术的不足而提供一种快速制冰机，通过将水直接引入由上硅胶件的第一半槽与制冷盘的第二半槽配合形成的封闭冷冻腔体内，实现满水式沉浸冷冻，使水与制冷盘之间形成全腔体、大面积的直接热交换，显著加快制冰速度、提高制冰效率及冰形灵活可定制。

2、为了达到上述目的，本发明的技术方案是这样实现的，其是一种快速制冰机，包括：

3、安装座、上硅胶件、进水管路及翻盖；所述翻盖的上部转动的安装在安装座上，所述上硅胶件安装在翻盖上，在上硅胶件上设有一个以上的第一半槽，每个相邻的所述第一半槽之间设有连通流路，所述进水管路的出水口与其中一个或多个的第一半槽连通，进水管路的进水口与外界水源相通；

4、制冷盘；在所述制冷盘上设有制冷用的冷媒管，制冷盘的上部安装在安装座上并位于翻盖的右侧，所述翻盖能向下转动从而盖在制冷盘上及翻盖能向上转动从而远离制冷盘，在制冷盘上设有一个以上的第二半槽；当翻盖盖在制冷盘上时，第一半槽与对应的第二半槽配合形成冷冻腔体；

5、挤压板及一个以上的推杆；所述挤压板的上部安装在安装座上并位于翻盖的左侧，每个所述推杆安装在挤压板上；当翻盖远离制冷盘时，推杆的端部挤压对应的第一半槽从而使冰块脱离第一半槽；以及

6、驱动组件；所述驱动组件与翻盖连接从而带动翻盖转动。

7、在本技术方案中，所述驱动组件包括电机、主动齿轮及转动座；所述转动座的上部转动的安装在安装座上并位于制冷盘的右侧，转动座的转动轴线与翻盖的转轴轴线同轴，转动座的左端部与翻盖固定连接，转动座上设有外齿，所述主动齿轮安装在电机的输出轴上，主动齿轮与转动座的外齿啮合从而带动翻盖转动。

8、在本技术方案中，所述第一半槽及第二半槽呈阵列排列从而形成阵列排列的冷冻腔体。

9、在本技术方案中，还包括触碰开关，所述触碰开关安装在挤压板上，当翻盖远离制冷盘时，翻盖与触碰开关的触碰点相抵靠从而限制翻盖向上转动的距离。

10、在本技术方案中，还包括缓冲件，所述缓冲件安装在制冷盘的下部，当翻盖远离制冷盘时，转动座与缓冲件相抵靠从而防止转动座碰撞制冷盘。

11、在本技术方案中，还包括逆止阀组件；所述逆止阀组件包括阀体及浮球；所述阀体中设有过水腔，所述过水腔分别与阀体的进水口及出水口连通，在过水腔的上部设有与浮球大小相适应的稳压口，所述浮球位于过水腔中；当过水腔满水时，浮球随水浮起盖住稳压口处；当过水腔少水或无水时，浮球随水下浮不遮挡稳压口处，所述阀体位于第一半槽的上方，阀体的出水口与进水管路的进水口连通，阀体的进水口与外界水源连通。

12、在本技术方案中，还包括潜水泵及水箱；所述阀体位于潜水泵及水箱的上方，阀体通过潜水泵与水箱连通。

13、本发明与现有技术相比的优点为：制冰速度快、制冰效率高、结构简单、节水节能、冰块质量好、一致性强、脱冰方便及冰形灵活可定制。

1.一种快速制冰机，其特征在于，包括：

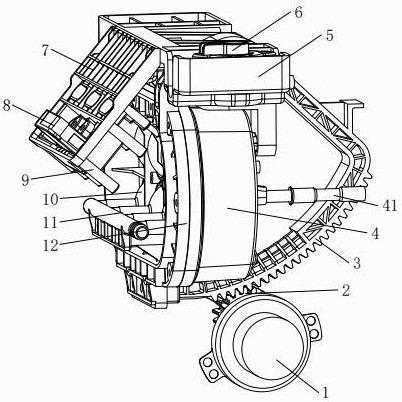

2.根据权利要求1所述的快速制冰机，其特征在于，所述驱动组件包括电机（1）、主动齿轮（2）及转动座（3）；所述转动座（3）的上部转动的安装在安装座（5）上并位于制冷盘（4）的右侧，转动座（3）的转动轴线与翻盖（12）的转轴轴线同轴，转动座（3）的左端部与翻盖（12）固定连接，转动座（3）上设有外齿，所述主动齿轮（2）安装在电机（1）的输出轴上，主动齿轮（2）与转动座（3）的外齿啮合从而带动翻盖（12）转动。

3.根据权利要求1所述的快速制冰机，其特征在于所述第一半槽（101）及第二半槽（42）呈阵列排列从而形成阵列排列的冷冻腔体。

4.根据权利要求2所述的快速制冰机，其特征在于还包括触碰开关（8），所述触碰开关（8）安装在挤压板（7）上，当翻盖（12）远离制冷盘（4）时，翻盖（12）与触碰开关（8）的触碰点相抵靠从而限制翻盖（12）向上转动的距离。

5.根据权利要求1所述的快速制冰机，其特征在于还包括缓冲件（14），所述缓冲件（14）安装在制冷盘（4）的下部，当翻盖（12）远离制冷盘（4）时，转动座（3）与缓冲件（14）相抵靠从而防止转动座（3）碰撞制冷盘（4）。

6.根据权利要求1所述的快速制冰机，其特征在于还包括逆止阀组件；所述逆止阀组件包括阀体（6）及浮球（13）；所述阀体（6）中设有过水腔（61），所述过水腔（61）分别与阀体（6）的进水口及出水口连通，在过水腔（61）的上部设有与浮球（13）大小相适应的稳压口（611），所述浮球（13）位于过水腔（61）中；当过水腔（61）满水时，浮球（13）随水浮起盖住稳压口（611）处；当过水腔（61）少水或无水时，浮球（13）随水下浮不遮挡稳压口（611）处，所述阀体（6）位于第一半槽（101）的上方，阀体（6）的出水口与进水管路（11）的进水口连通，阀体（6）的进水口与外界水源连通。

7.根据权利要求1所述的快速制冰机，其特征在于还包括潜水泵（15）及水箱（16）；所述阀体（6）位于潜水泵（15）及水箱（16）的上方，阀体（6）通过潜水泵（15）与水箱（16）连通。
