印刷物和显示装置的制作方法

本发明涉及印刷物和显示装置。

背景技术：

1、以往，作为墙壁等的装饰用片，已知有如下印刷物：具备基材和设置于基材的表面的印刷图案，印刷图案具有木纹花纹、抽象花纹等图样。在设置有该印刷物的壁面中，始终会视觉辨认到上述图样。另一方面，要求所视觉辨认到的花纹根据有无使用设置于印刷物的背面侧的光源而发生变化。

2、例如，专利文献1公开了一种印刷物，其是在印刷图案下具备光源的印刷物，在光源熄灭时，会视觉辨认到基于由rgb干涉颜料构成的印刷图案的反射光的图样，另一方面，在光源点亮时，会视觉辨认到基于cmy印刷图案的透射光的图样（参照专利文献1的图11）。此外，专利文献2公开了一种装饰片，其具有使用了干涉颜料的两个图样，在未显示背面侧的图像时，会视觉辨认到图样，在显示了背面侧的图像时，会视觉辨认到该图像（参照专利文献2的图1、2）。

3、现有技术文献

4、专利文献

5、专利文献1：日本专利第5725581号公报

6、专利文献2：日本专利第6839319号公报

技术实现思路

1、发明所要解决的问题

2、在专利文献1所记载的印刷物中，设置有具有成为印刷图案的反转图案的拓扑结构（topology）的透射率调整层。为了将作为从基底膜的整个区域透射的光的整体的透射率平均化，该透射率调整层由具有扩散效果的油墨构成。然而，根据本发明人等的研究可知，若使用具有扩散效果的油墨作为透射率调整层，则在将设置于印刷物的背面侧的光源熄灭时，印刷图案的图样因外部光照明点亮时的反射而发生白浊，设计性下降。

3、本发明的目的在于提供能防止图样印刷图案的图样的白浊并提高设计性的印刷物和显示装置。

4、用于解决问题的方案

5、［1]作为本发明的一个方面，涉及一种印刷物。该印刷物具备：透光性基材；图样印刷图案，设置在透光性基材的一个面上；以及调整图案，具有相对于构成图样印刷图案的颜色图案成为反转花纹的拓扑结构。颜色图案由一种颜色以上的多个颜色网点构成，多个颜色网点各自包含颜色图案用粘合剂和分散于粘合剂的内部的多个颜料片（chip），多个颜料片各自是生成干涉光的干涉颜料。在该印刷物中，调整图案由具有低扩散效果的油墨形成。

6、在该印刷物中，设置有具有相对于图样印刷图案的颜色图案成为反转花纹的拓扑结构的调整图案。在该情况下，通过调整图案，在从印刷物的背面侧的光源照射光时（在将光源点亮时），能抑制在图样与空隙部分之间产生对比度差。由此，能抑制在从印刷物的背面侧的光源照射光时优选看不到的反射光用的图样的视觉辨认。此外，在该印刷物中，这样的调整图案由具有低扩散效果的油墨形成。在该情况下，在将设置于印刷物的背面侧的光源熄灭时，会抑制由外部光照明等的反射光引起的调整图案处的光的扩散，能抑制印刷图案的图样发生白浊。其结果是，根据该印刷物，能提高图样的设计性。

7、［2]在上述［1]的印刷物中，优选的是，构成调整图案的油墨的反射雾度值为10％以下。在该情况下，在设置于印刷物的背面侧的光源被熄灭时，能可靠地抑制印刷图案的图样发生白浊。需要说明的是，构成调整图案的油墨的反射雾度值进一步优选为5％以下。

8、［3]在上述［1]或［2]的印刷物中，优选的是，调整图案由通过减色混合来调整颜色的油墨形成。在该情况下，能使用所谓的cmy油墨或cmyk油墨等通用油墨来形成合适的调整图案。

9、［4]在上述［1]～［3]中任一项的印刷物中，也可以是，调整图案被构成为该调整图案在可见光区域中的透射率光谱形状与颜色图案在可见光区域中的透射率光谱形状对应。在该情况下，无论印刷物中使用的光源的光谱、作为光源的一个例子的显示器装置的种类（例如rgb光谱光源）如何，都能减轻印刷物中的对比度差。由此，能更可靠地抑制在从印刷物的背面侧的光源照射光时优选看不到的反射光用的图样的视觉辨认。

10、［5]在上述［1]～［4]中任一项的印刷物中，也可以是，调整图案的、可见光区域中的光的反射率为5％以下。在该情况下，在印刷物的背面侧的光源被熄灭时，能不阻碍印刷物中的发黑的表现。

11、［6]也可以是，上述［1]～［5]中任一项的印刷物还具备相对于图样印刷图案设置在与透光性基材相反侧的透射性烟色（smoke）印刷图案。在该情况下，能使构成图样印刷图案的颜色图案的显色性更优异。此外，由于透射性烟色印刷图案具有透射性，因此，在将印刷物嵌入显示装置的情况下，能抑制显示装置的图像的视觉辨认性的下降。

12、［7]优选的是，上述［1]～［6]中任一项的印刷物还具备设置在图样印刷图案与调整图案之间的实地层。在该情况下，由于在实地层上形成调整图案，因此能使调整图案相对于图样印刷图案的形成位置成为高精度。由此，能使图样印刷图案与调整图案成为更合适的位置关系，可靠地抑制在图样与空隙部分之间产生对比度差。需要说明的是，在此所说的实地层优选为透射性烟色层。

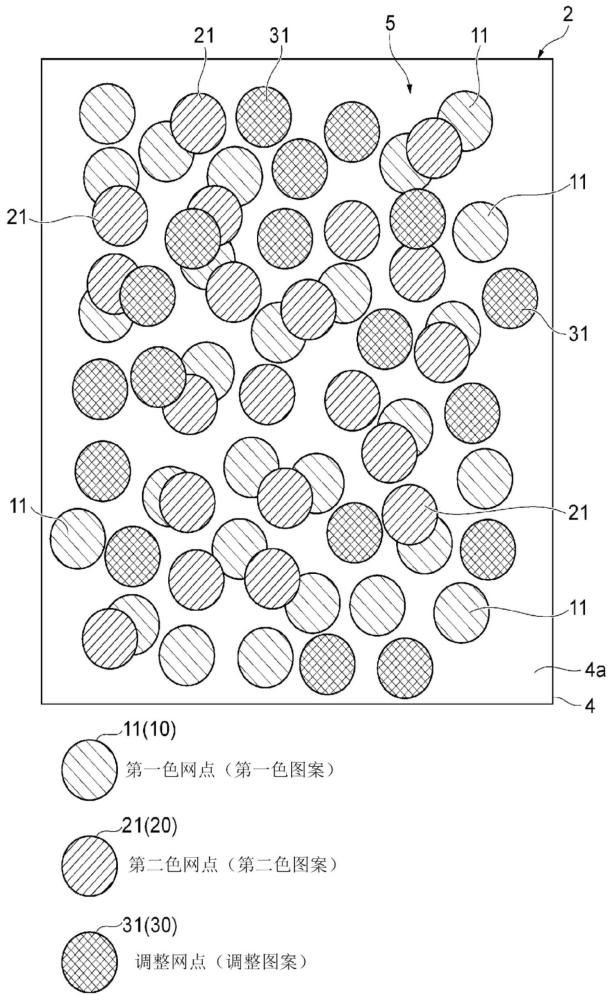

13、［8]在上述［1]～［7]中任一项的印刷物中，也可以是，图样印刷图案具有：第一色图案，由多个第一色网点构成；以及第二色图案，被设置为至少一部分与第一色图案重叠，由多个第二色网点构成。也可以是，多个第一色网点各自包含第一色用粘合剂和分散于第一色用粘合剂的内部的多个第一色颜料片，多个第二色网点各自包含第二色用粘合剂和分散于第二色用粘合剂的内部的多个第二色颜料片。也可以是，多个第一色颜料片和多个第二色颜料片中的任一方是分别生成相互不同的第一干涉光的多种颜色的第一干涉颜料，多个第一色颜料片和多个第二色颜料片中的另一方是生成与多种颜色的第一干涉颜料所呈现的混色不同的单色的第二干涉光的第二干涉颜料，第一干涉光和第二干涉光进行加色混合。在该印刷物中，由于第一色图案和第二色图案中的任一图案包含生成相互不同的干涉光的多种颜色的干涉颜料，因此即使是较少的印刷图案数也能实现具有立体感的图样表现。而且，在该印刷物中，由于包含生成多种干涉光的干涉颜料的图案可以是第一色图案和第二色图案中的任一图案，因此能简化印刷时的调色操作、对版操作。因此，根据该印刷物，即使是较少的印刷图案数也能表现具有立体感的图样，并且，能简化印刷时的调色操作、对版操作。

14、［9]在上述［8]的印刷物中，也可以是，第一干涉颜料和第二干涉颜料中的至少一方包含：包含5μm～25μm的粒径范围的小粒径级别的干涉颜料；以及包含25μm～40μm的粒径范围的大粒径级别的干涉颜料。在图样印刷图案中包含的干涉颜料的粒径小的情况下，虽然显色性弱，但即使将该印刷物放置在黑色画面的前方，也能抑制图样看起来较暗。另一方面，在图样印刷图案中包含的干涉颜料的粒径大的情况下，虽然该印刷物的透明度上升，但能使图样的显色性优异。在该印刷物中，以包含小粒径级别的干涉颜料和大粒径级别的干涉颜料的方式构成干涉颜料，并将小粒径级别的干涉颜料配置为填埋大粒径级别的干涉颜料彼此的间隙，由此能制成抑制图样看起来较暗并且图样的显色性优异的印刷物。就是说，根据具备上述构成的印刷物，能提供视觉辨认性和显色性优异的图样。而且，在该印刷物中，通过包含大粒径级别的干涉颜料，能抑制图样印刷图案的透射性的下降。因此，根据该印刷物，在将电源点亮时，能良好地抑制显示装置的图像的视觉辨认性的下降。

15、［10]在上述［8]的印刷物中，也可以是，第一干涉颜料和第二干涉颜料中的至少一方包含：包含5μm～25μm的粒径范围的小粒径级别的干涉颜料；以及包含25μm～60μm的粒径范围的大粒径级别的干涉颜料。在该情况下，与上述［9]的印刷物同样地，能使图样的显色性更优异。此外，能抑制图样印刷图案的透射性的过度下降，从而在使用了显示装置的情况下，提高显示装置的图像的视觉辨认性。

16、［11]在上述［1]～［7]中任一项的印刷物中，也可以是，图样印刷图案具有：第一色图案，由多个第一色网点构成；以及第二色图案，被设置为至少一部分与第一色图案重叠，由多个第二色网点构成。也可以是，多个第一色网点各自包含第一色用粘合剂和分散于第一色用粘合剂的内部的多个第一色颜料片，多个第二色网点各自包含第二色用粘合剂和分散于第二色用粘合剂的内部的多个第二色颜料片。也可以是，多个第一色颜料片和多个第二色颜料片中的任一方是分别生成相互不同的第一干涉光的多种颜色的第一干涉颜料，多个第一色颜料片和多个第二色颜料片中的另一方是生成与多种颜色的第一干涉颜料中的任一种相同的颜色的单色的第二干涉光的第二干涉颜料，第一干涉光和第二干涉光进行加色混合。在该印刷物中，由于第一色图案和第二色图案中的任一图案包含生成相互不同的干涉光的多种颜色的干涉颜料，因此即使是较少的印刷图案数也能实现具有立体感的图样表现。而且，在该印刷物中，由于包含生成多种干涉光的干涉颜料的图案可以是第一色图案和第二色图案中的任一图案，因此能简化印刷时的调色操作、对版操作。另一方面，第一色图案和第二色图案中的另一方包含生成与多种第一干涉颜料中的任一种相同的颜色的单色的第二干涉光的第二干涉颜料。例如，对于能以较少的颜色表现的图样，通过将第二干涉颜料限定为与第一干涉颜料相同的颜色的单色，能利用单色的颜色的强弱来表现图样。此外，在想要强调某一色调的情况下，与仅利用一个颜色图案进行调整相比，通过使用第一色图案和第二色图案这两个图案，易于进行该色调的调整。此外，若在一个颜色图案中过度放入干涉颜料，则作为涂膜的强度下降，但通过使用两个颜色图案，能抑制强度下降。综上所述，根据该印刷物，能简化印刷时的调色操作、对版操作。

17、［12]在上述［1]～［7]中任一项的印刷物中，也可以是，图样印刷图案具有：第一色图案，由多个第一色网点构成；以及第二色图案，被设置为至少一部分与第一色图案重叠，由多个第二色网点构成。也可以是，多个第一色网点各自包含第一色用粘合剂和分散于第一色用粘合剂的内部的多个第一色颜料片，多个第二色网点各自包含第二色用粘合剂和分散于第二色用粘合剂的内部的多个第二色颜料片。也可以是，多个第一色颜料片是生成单色的第一干涉光的第一干涉颜料，多个第二色颜料片是生成与第一干涉颜料所呈现的颜色不同的单色的第二干涉光的第干涉颜料，第一干涉光和第二干涉光进行加色混合。在该印刷物中，第一色图案包含生成单色的第一干涉光的第一干涉颜料，第二色图案包含生成与第一干涉颜料所呈现的颜色不同的单色的第二干涉光的第二干涉颜料。例如，对于能以较少的颜色表现的图样，通过将第一色图案和第二色图案所包含的干涉颜料限定为单色，能仅利用单色的颜色的强弱来表现图样。因此，根据该印刷物，能简化印刷时的调色操作、对版操作。

18、［13]作为本发明的另一方面，涉及一种显示装置。该显示装置具备：上述［1]～［12]中任一项的印刷物；以及光源。根据该显示装置，在光源未点亮的情况下，会视觉辨认到图样印刷图案的图样，在光源点亮的情况下，会视觉辨认到来自光源的透射光（图案显示、影像显示等）。

19、［14]在上述［13]的显示装置中，也可以是，光源是显示器装置。根据该显示装置，在显示器未点亮的情况下，会视觉辨认到图样印刷图案的图样，在显示器点亮的情况下，会视觉辨认到来自显示器的透射光（图案显示、影像显示等）。

20、发明效果

21、根据本发明，能提供防止图样印刷图案的图样的白浊并提高设计性的印刷物和显示装置。
