孤网多节点电压的控制方法、装置、设备以及存储介质与流程

本申请涉及电压控制，尤其涉及一种孤网多节点电压的控制方法、装置、设备以及存储介质。

背景技术：

1、孤网中构网型储能设备长期承担主要调压任务，其无功调节裕度被持续压缩，导致系统应对后续扰动的动态支撑能力下降。同时，在传统控制方式下，孤网中协调控制器向构网型储能设备与各新能源发电单元下发无功功率指令，以实现汇集点电压的间接调节。然而，在多节点场景中，若下发的无功功率指令配置不合理，则会导致局部节点无功功率过剩或不足，从而引发节点电压偏移越限等问题，造成设备损伤。因此，如何提高孤网在电压扰动下的稳定性，是仍需解决的一个问题。

技术实现思路

1、本申请的主要目的在于提供一种孤网多节点电压的控制方法、装置、设备以及存储介质，旨在解决如何提高孤网在电压扰动下的稳定性的技术问题。

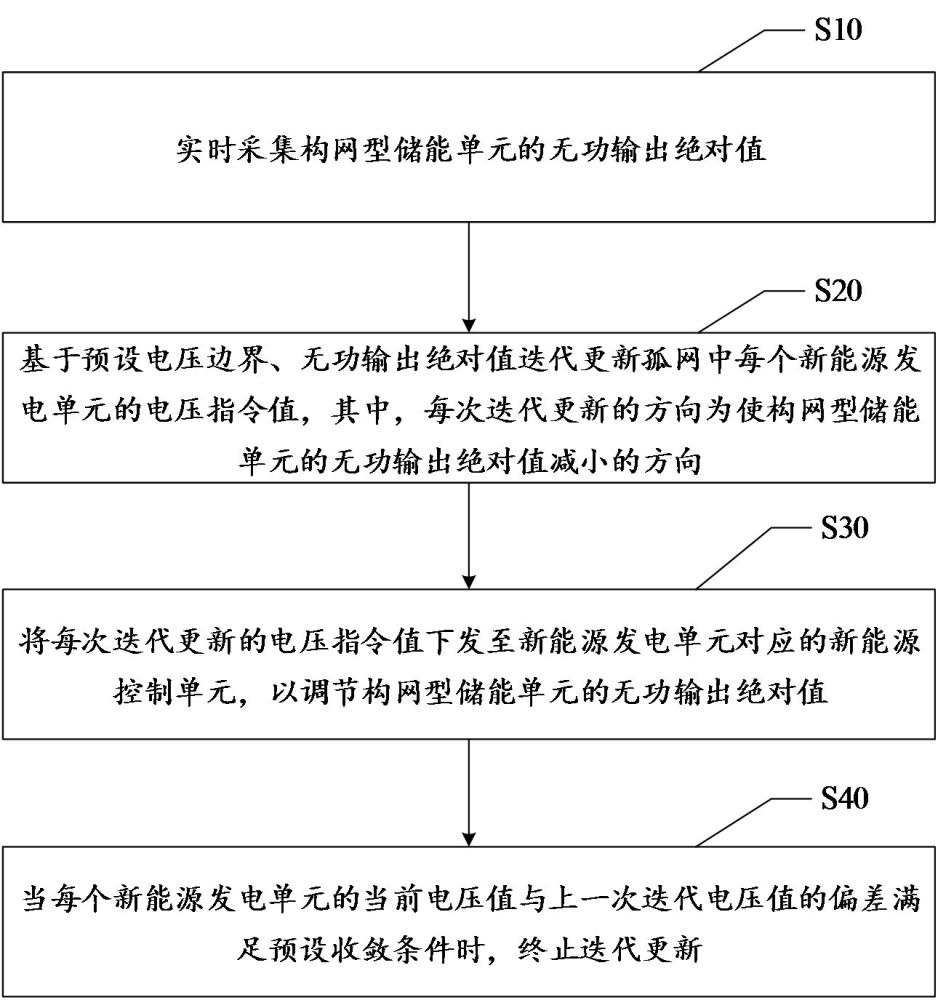

2、为实现上述目的，本申请提出一种孤网多节点电压的控制方法，上述方法包括：实时采集构网型储能单元的无功输出绝对值；基于预设电压边界、上述无功输出绝对值迭代更新孤网中每个新能源发电单元的电压指令值，其中，每次迭代更新的方向为使上述构网型储能单元的无功输出绝对值减小的方向；将每次迭代更新的电压指令值下发至新能源发电单元对应的新能源控制单元，以调节上述构网型储能单元的无功输出绝对值；当每个新能源发电单元的当前电压值与上一次迭代电压值的偏差满足预设收敛条件时，终止迭代更新。

3、在一实施例中，上述基于预设电压边界、上述无功输出绝对值迭代更新孤网中每个新能源发电单元的电压指令值的步骤包括：根据当前迭代周期中新能源发电单元的当前电压指令值，获取构网型储能单元的当前无功输出绝对值；根据上述当前电压指令值与预设扰动值，计算构网型储能单元的扰动无功输出绝对值；根据上述当前无功输出绝对值、上述扰动无功输出绝对值以及预设电压边界迭代更新孤网中每个新能源发电单元的电压指令值。

4、在一实施例中，上述根据上述当前无功输出绝对值、上述扰动无功输出绝对值以及预设电压边界迭代更新孤网中每个新能源发电单元的电压指令值的步骤包括：根据上述当前无功输出绝对值与上述扰动无功输出绝对值确定电压调整方向；根据上述电压调整方向、预设迭代步长以及上述当前电压指令值，计算候选电压指令值；将上述候选电压指令值限幅在上述预设电压边界内，得到本次迭代更新后的电压指令值。

5、在一实施例中，上述根据上述当前电压指令值与预设扰动值，计算构网型储能单元的扰动无功输出绝对值的步骤包括：将上述预设扰动值叠加至上述当前电压指令值上，得到扰动电压指令值；根据上述扰动电压指令值进行潮流计算，得到构网型储能单元对应的扰动无功功率输出值；对上述扰动无功功率输出值取绝对值，得到扰动无功输出绝对值。

6、在一实施例中，上述当每个新能源发电单元的当前电压值与上一次迭代电压值的偏差满足预设收敛条件时，终止迭代更新的步骤包括：计算每个新能源发电单元的当前电压值与上一次迭代电压值之间的偏差值；将所有新能源发电单元的偏差值累加，得到电压偏差总和；当上述电压偏差总和小于或等于预设收敛阈值时，判定满足预设收敛条件，终止迭代更新。

7、在一实施例中，上述实时采集构网型储能单元的无功输出绝对值的步骤之前，还包括：获取汇聚点的目标电压指令值；将上述目标电压指令值下发至构网型储能单元，并将上述目标电压指令值作为新能源发电单元的初次迭代时的当前电压指令值。

8、在一实施例中，上述基于预设电压边界、上述无功输出绝对值迭代更新孤网中每个新能源发电单元的电压指令值的步骤之后，还包括：判断是否接收到能量管理系统下发的汇集点目标电压更新指令；当接收到上述汇集点目标电压更新指令时，根据上述汇集点目标电压更新指令重新开始迭代更新孤网中每个新能源发电单元的电压指令值。

9、此外，为实现上述目的，本申请还提出一种孤网多节点电压的控制装置，该装置包括：采集模块、迭代模块、下发模块以及终止模块。具体的，

10、采集模块，用于实时采集构网型储能单元的无功输出绝对值；

11、迭代模块，用于基于预设电压边界、上述无功输出绝对值迭代更新孤网中每个新能源发电单元的电压指令值，其中，每次迭代更新的方向为使上述构网型储能单元的无功输出绝对值减小的方向；

12、下发模块，用于将每次迭代更新的电压指令值下发至新能源发电单元对应的新能源控制单元，以调节上述构网型储能单元的无功输出绝对值；

13、终止模块，用于当每个新能源发电单元的当前电压值与上一次迭代电压值的偏差满足预设收敛条件时，终止迭代更新。

14、此外，为实现上述目的，本申请还提出一种孤网多节点电压的控制设备，上述设备包括：存储器、处理器及存储在上述存储器上并可在上述处理器上运行的计算机程序，上述计算机程序配置为实现如上文所述的孤网多节点电压的控制方法的步骤。

15、此外，为实现上述目的，本申请还提出一种存储介质，上述存储介质为计算机可读存储介质，上述存储介质上存储有计算机程序，上述计算机程序被处理器执行时实现如上文所述的孤网多节点电压的控制方法的步骤。

16、此外，为实现上述目的，本申请还提供一种计算机程序产品，上述计算机程序产品包括计算机程序，上述计算机程序被处理器执行时实现如上文所述的孤网多节点电压的控制方法的步骤。

17、本申请提出的一个或多个技术方案，至少具有以下技术效果：本申请实时采集构网型储能单元的无功输出绝对值，能够为后续迭代更新提供准确的控制目标反馈量；接着基于预设电压边界、上述无功输出绝对值迭代更新孤网中每个新能源发电单元的电压指令值，其中，每次迭代更新的方向为使上述构网型储能单元的无功输出绝对值减小的方向，通过减小储能无功输出绝对值，能够将储能承担的调压负担逐步转移至新能源发电单元，从而释放储能单元中被占用的无功容量，使储能单元在电压扰动下具备充足的无功调节裕度，并且将迭代更新的电压指令值约束在预设电压边界内，避免局部电压越限；将每次迭代更新的电压指令值下发至新能源发电单元对应的新能源控制单元，以调节上述构网型储能单元的无功输出绝对值，由于下发电压指令值而非无功指令值，能够减少通信交互开销；当每个新能源发电单元的当前电压值与上一次迭代电压值的偏差满足预设收敛条件时，终止迭代更新，由于在电压偏差收敛至预设范围内时自动终止迭代，能够避免持续的无效调整。最终提高了孤网在电压扰动下的稳定性。

1.一种孤网多节点电压的控制方法，其特征在于，所述孤网包括构网型储能单元与多个新能源发电单元，每个新能源发电单元对应一个新能源控制单元，所述方法包括：

2.如权利要求1所述的方法，其特征在于，所述基于预设电压边界、所述无功输出绝对值迭代更新孤网中每个新能源发电单元的电压指令值的步骤包括：

3.如权利要求2所述的方法，其特征在于，所述根据所述当前无功输出绝对值、所述扰动无功输出绝对值以及预设电压边界迭代更新孤网中每个新能源发电单元的电压指令值的步骤包括：

4.如权利要求2所述的方法，其特征在于，所述根据所述当前电压指令值与预设扰动值，计算构网型储能单元的扰动无功输出绝对值的步骤包括：

5.如权利要求1所述的方法，其特征在于，所述当每个新能源发电单元的当前电压值与上一次迭代电压值的偏差满足预设收敛条件时，终止迭代更新的步骤包括：

6.如权利要求1所述的方法，其特征在于，所述实时采集所述构网型储能单元的无功输出绝对值的步骤之前，还包括：

7.如权利要求1所述的方法，其特征在于，所述基于预设电压边界、所述无功输出绝对值迭代更新孤网中每个新能源发电单元的电压指令值的步骤之后，还包括：

8.一种孤网多节点电压的控制装置，其特征在于，所述装置包括：

9.一种孤网多节点电压的控制设备，其特征在于，所述设备包括：存储器、处理器及存储在所述存储器上并可在所述处理器上运行的计算机程序，所述计算机程序配置为实现如权利要求1至7中任一项所述的孤网多节点电压的控制方法的步骤。

10.一种存储介质，其特征在于，所述存储介质为计算机可读存储介质，所述存储介质上存储有计算机程序，所述计算机程序被处理器执行时实现如权利要求1至7中任一项所述的孤网多节点电压的控制方法。
