一种稳定型可伸缩绝缘撑杆的制作方法
本发明涉及带电作业,具体涉及一种稳定型可伸缩绝缘撑杆。
背景技术:
1、带电作业是电力行业的一项重要工作,而带电作业工具则是保障带电作业安全的关键。为保证用户不停电,就必须加大电网配电线路维护,保障10千伏线路不发生相间碰线短路跳闸,就必须保证10千伏线路相间的安全距离,使线路安全可靠运行,常用绝缘撑杆将相邻的线路分离至安全距离,现有技术中的绝缘撑杆多只能承受竖向力,当遇到刮风等天气状况时,承受不了除了竖向力之外其他方向的力,造成作业不稳定。
2、中国专利公开号:cn113161962b,公开日:2023年09月29日,公开了一个中国专利名为一种带电作业角度可调式间隔棒,包括三根绝缘棒、中间固定机构和三个导线固定机构;三根绝缘棒均安装在中间固定机构上,三个导线固定机构分别一一对应的安装在三根绝缘棒的一端;中间固定机构包括两个夹板,夹板上开设有三个呈三角分布的第一穿心孔。该间隔棒的三跟绝缘棒位于同一水平面上,只能承受竖向力,无法使用恶劣天气,稳定性较差。
技术实现思路
1、本发明提供了一种稳定型可伸缩绝缘撑杆,通过设置呈三角锥框架的固定杆和连接杆,提高绝缘撑杆的稳定性,可承受各个方向上的力,适应恶劣天气作业。
2、本发明的进一步目的是,结构简单,体量轻,降低制作成本,方便携带,适合高空带电作业。

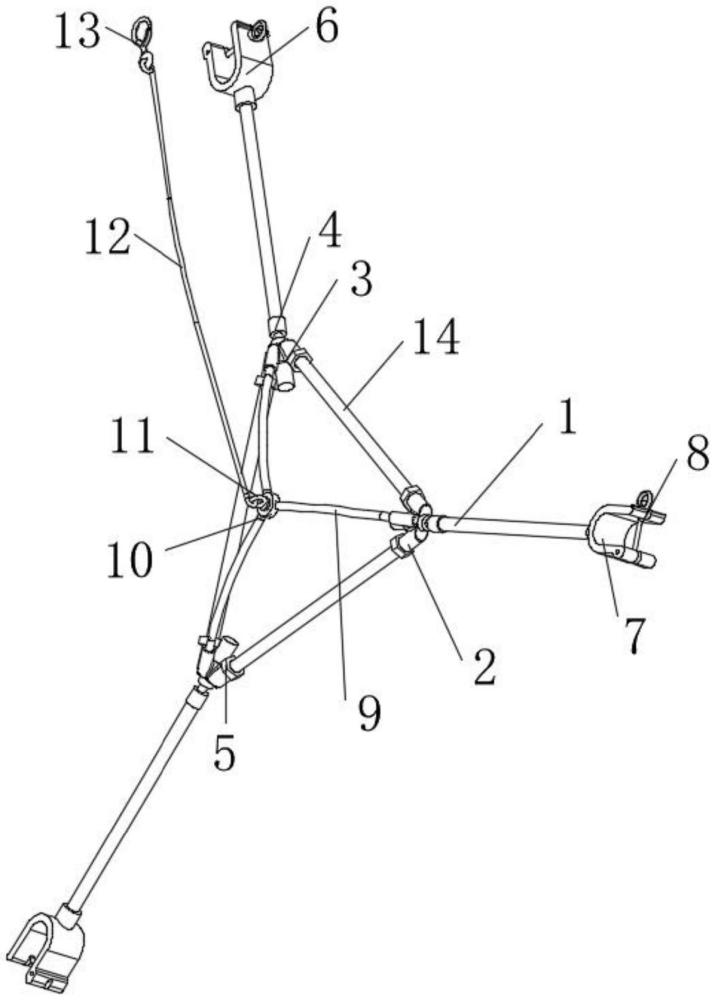

3、为实现上述目的,本发明采用以下的技术方案:一种稳定型可伸缩绝缘撑杆,包括呈三角设置的若干个连接杆,通过连接件连接,在连接件设有伸缩杆,若干个连接杆上方设有若干根固定杆,尾端分别和连接件固定;若干个固定杆首端均固定在连接套上,连接套位于若干个连接杆组成的平面上方。
4、优选的,若干个连接杆和伸缩杆在同一平面上,连接套在该平面中心上方。绝缘撑杆呈中心对称设计,连接套为圆形,每两个相邻的固定杆和与之相连接的连接杆均组成三角形。这种设计使得整个绝缘撑杆的受力更加均匀,能够更好地分散各个方向的力,进一步增强了其稳定性。同时,中心对称的结构设计使得绝缘撑杆在安装和使用过程中更加方便,能够快速找到平衡点,提高工作效率。
5、优选的,固定杆为弧形,均匀呈伞形设置在若干个连接杆上方。伞形开口向下,固定杆呈y形设置,围绕连接套呈中心对称设置,两两相邻的固定杆之间的夹角相同。弧形的固定杆和伞形的设置能够更好地适应不同的作业环境,增加绝缘撑杆的稳定性和适应性。y形的固定杆设计能够进一步提高其支撑强度,使其能够承受更大的力,同时,均匀分布的夹角能够确保各个方向的受力均衡,进一步提高绝缘撑杆的稳定性。
6、优选的,固定杆和若干个连接杆组成的平面夹角为8~20度。该夹角优选为15度。通过精确控制固定杆和连接杆之间的夹角,能够优化绝缘撑杆的力学性能。15度的夹角经过多次实验验证,是最佳的夹角设计,能够使绝缘撑杆在保持稳定的同时,最大限度地减少材料的使用,降低制作成本,同时还能提高其在恶劣环境下的抗风能力和抗变形能力。
7、优选的,若干个固定杆均匀分布在连接套的周向,连接套上表面设有连接环。固定杆尾端固定在连接件上。且尾端位于两个连接杆的上方。固定杆均匀分布能够确保绝缘撑杆的整体受力均衡,避免因受力不均导致的结构变形或损坏。固定杆尾端位于两个连接杆的上方,能够更好地利用连接杆的支撑力,进一步提高绝缘撑杆的稳定性。
8、优选的,若干个连接杆通过连接件连接,连接杆与连接件连接处设有锁定件。用于组成时拧紧,在组装时,同时扭紧一根连接杆的两端锁定件,在连接工作的限位影响下,锁紧连接杆,同样的方式锁紧另外的两根连接杆,形成稳定的三角结构。锁定件的设计能够确保连接杆与连接件之间的连接更加牢固,有效防止在使用过程中因振动或外力作用导致的连接松动。通过同时扭紧锁定件的方式,能够确保三角结构的稳定性,使其在各种复杂环境下都能保持良好的工作状态,提高绝缘撑杆的安全性和可靠性。
9、优选的,连接件中心贯穿设有安装孔,伸缩杆一端设置在安装孔内,伸缩杆可电动遥控。连接件为三通,中心贯穿设有安装孔。采用电动遥控带动伸缩杆的伸缩。电动遥控的伸缩杆设计使得绝缘撑杆的伸缩操作更加方便快捷,能够根据实际作业需求快速调整撑杆的长度,提高工作效率。三通连接件的设计能够更好地分散受力,提高连接件的强度和稳定性,同时,安装孔的设置能够确保伸缩杆的安装更加牢固,进一步提高绝缘撑杆的整体性能。
10、优选的,伸缩杆另一端设有锁扣,锁扣包括设有凹槽的固定架。固定架有一定厚度,防止三角支撑在受力后发生扭曲。凹槽两端开口,用于放置三相导线。锁扣和固定架的设计能够确保伸缩杆在受力后不会发生扭曲或变形,提高了绝缘撑杆的稳定性和可靠性。凹槽两端开口的设计方便放置三相导线,能够更好地满足电力作业的需求,同时,固定架的厚度设计能够有效防止因受力过大导致的损坏,延长绝缘撑杆的使用寿命。
11、优选的,固定架在顶端开口处设有拉杆,拉杆可在固定架上移动。拉杆一端在固定架外侧处设有拉环,方便操作人员操作,拉动拉环即可将拉杆从凹槽上方移除。拉杆和拉环的设计使得操作人员能够更加方便地对固定架进行操作,提高了工作效率。拉杆的可移动性能够根据实际需求进行调整,进一步提高了绝缘撑杆的灵活性和适应性,使其能够更好地满足不同的作业环境和要求。
12、优选的,连接环上设有安全绳,安全绳一端设有挂钩,伸缩杆采用套筒伸缩结构。套筒设置在靠近伸缩杆连接件一端。连接套用连接工装固定,使三个连接杆能够在锁紧的情况下,支撑不发生位移和解体。挂钩便捷的挂在横担上。安全绳和挂钩的设计能够确保绝缘撑杆在使用过程中的安全性,防止因意外情况导致的坠落事故。套筒伸缩结构的伸缩杆能够更好地适应不同的作业需求,提高绝缘撑杆的灵活性。连接工装的使用能够确保连接套的固定更加牢固,防止在使用过程中发生位移或解体,进一步提高绝缘撑杆的稳定性和可靠性。
13、本发明的有益效果:本发明提供了一种稳定型可伸缩绝缘撑杆,通过设置呈三角锥框架的固定杆和连接杆,提高了绝缘撑杆的稳定性,可承受各个方向上的力,适应恶劣天气作业,结构简单,体量轻,降低了制作成本,方便携带,适合高空带电作业。
1.一种稳定型可伸缩绝缘撑杆,其特征在于,
2.根据权利要求1所述的一种稳定型可伸缩绝缘撑杆,其特征在于,若干个连接杆和伸缩杆在同一平面上,连接套在该平面中心上方,若干个固定杆和若干个连接杆组成三角锥框架。
3.根据权利要求2所述的一种稳定型可伸缩绝缘撑杆,其特征在于,固定杆为弧形,若干个固定杆均匀呈伞形设置在若干个连接杆上方,相邻的固定杆和与之相连的连接杆组成三角形。
4.根据权利要求1或3所述的一种稳定型可伸缩绝缘撑杆,其特征在于,固定杆和若干个连接杆组成的平面夹角为8~20度。
5.根据权利要求3所述的一种稳定型可伸缩绝缘撑杆,其特征在于,若干个固定杆均匀分布在连接套的周向,连接套上表面设有连接环。
6.根据权利要求4所述的一种稳定型可伸缩绝缘撑杆,其特征在于,两个连接杆固定在同一连接件上,连接杆与连接件连接处设有锁定件。
7.根据权利要求6所述的一种稳定型可伸缩绝缘撑杆,其特征在于,连接件中心贯穿设有安装孔,伸缩杆一端设置在安装孔内,伸缩杆可电动遥控。
8.根据权利要求1或7所述的一种稳定型可伸缩绝缘撑杆,其特征在于,伸缩杆另一端设有锁扣,锁扣包括设有凹槽的固定架。
9.根据权利要求8所述的一种稳定型可伸缩绝缘撑杆,其特征在于,固定架在顶端开口处设有拉杆,拉杆可在固定架上移动。
10.根据权利要求5所述的一种稳定型可伸缩绝缘撑杆,其特征在于,连接环上设有安全绳,安全绳一端设有挂钩,伸缩杆采用套筒伸缩结构。
