一种高空便捷拆装的快装型耐张线夹的制作方法

本发明涉及耐张线夹，具体为一种高空便捷拆装的快装型耐张线夹。

背景技术：

1、随着电力电网建设的不断完善，架空输电线路的覆盖范围持续扩大，耐张线夹作为输电线路中固定、拉紧架空导线的核心金具，其安装稳定性、防松性能与拆装便捷性直接决定了输电线路的运行安全与运维效率，因此需要防松效果优异的耐张线夹满足电网施工与运维需求。

2、但是现有的耐张线夹在使用过程中，大多仅依靠单一螺母锁紧的方式完成导线夹持，缺乏防松限位，在高空复杂工况下，导线长期受风力振动、线路舞动、冷热温差形变影响，极易出现螺母松动、夹持力衰减的情况，影响输电线路的施工效率与长期运行稳定性。

技术实现思路

1、本发明的目的在于提供一种高空便捷拆装的快装型耐张线夹，通过设置防松压线部，解决了有的耐张线夹在使用过程中，大多仅依靠单一螺母锁紧的方式完成导线夹持，缺乏防松限位，在高空复杂工况下，导线长期受风力振动、线路舞动、冷热温差形变影响，极易出现螺母松动、夹持力衰减的情况，影响输电线路的施工效率与长期运行稳定性的问题。

2、为解决上述技术问题，本发明是通过以下技术方案实现的：

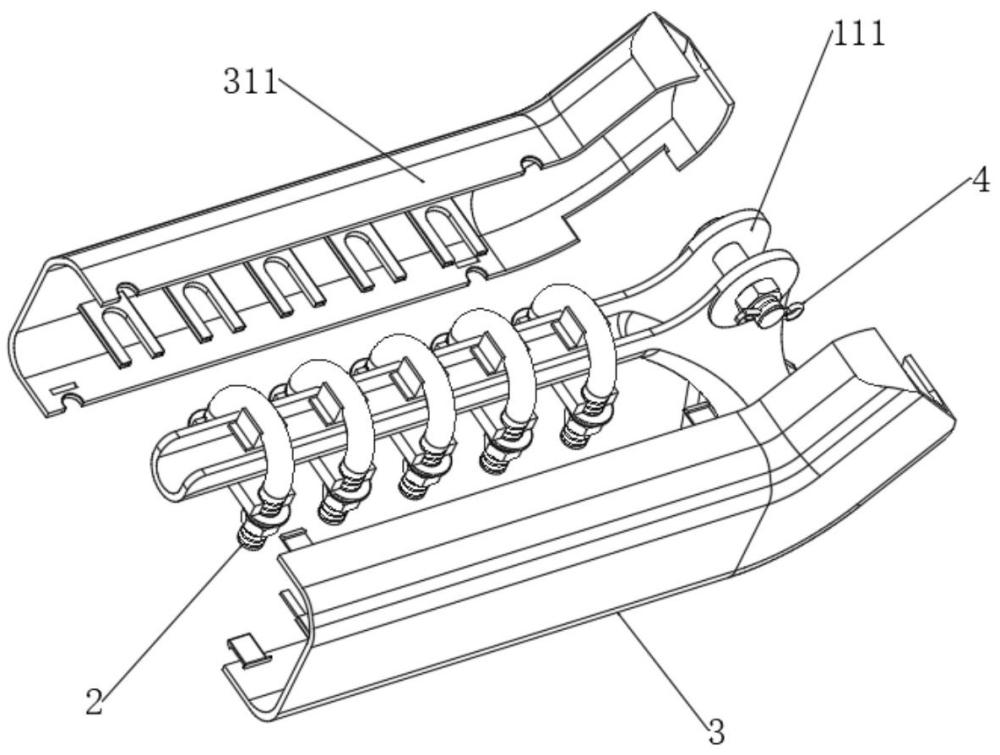

3、本发明为一种高空便捷拆装的快装型耐张线夹，包括线夹主体，还包括：防松压线部，所述防松压线部设置有若干个，若干个所述防松压线部呈线性阵列安装在线夹主体上；防护部，所述防护部设置在线夹主体上；固定部，所述固定部安装在线夹主体上；所述防松压线部包括抱紧组件，所述抱紧组件设置有两个，两个所述抱紧组件呈镜像设置在线夹主体上；压线组件，所述压线组件安装在线夹主体上；所述抱紧组件包括设置在线夹主体下方的垫片，所述垫片的底部设置有l形环形块，所述l形环形块的顶部与垫片的底部相接触，所述l形环形块的顶部内壁固定连接有若干个弹性块，所述l形环形块的底部设置有凸环，所述凸环的顶部与l形环形块的底部相接触，所述凸环的底部设置有螺母一，所述螺母一的顶部与凸环的内壁相接触；若干个弹性块呈圆周阵列设置，l形环形块截面为l形，凸环的内壁有一段斜面，这段斜面内壁与若干个弹性块的外壁相抵接。

4、进一步地，所述压线组件包括设置在线夹主体上的u形螺栓，若干个所述弹性块相互靠近的一侧均与u形螺栓相抵接，所述u形螺栓的外壁固定连接有压块，所述线夹主体的外壁固定连接有固定块，所述固定块上开设有两个插孔，所述u形螺栓的外壁与两个插孔的内壁滑动接触；螺母一的内壁与u形螺栓的外壁螺纹连接，垫片、l形环形块、凸环的内壁均与u形螺栓的外壁滑动接触。

5、进一步地，所述防护部包括防护组件，所述防护组件设置在线夹主体上；防脱组件，所述防脱组件设置有若干个，若干个所述防脱组件呈线性阵列设置在防护组件上，所述防护组件包括设置在线夹主体上的两个半防护壳，位于前侧的所述半防护壳的内壁上固定连接有若干个弹性卡扣，位于后侧的所述半防护壳的内壁开设有若干个卡槽，位于后侧的所述半防护壳上设置有解锁件；若干个弹性卡扣的凸起部分分别卡进若干个卡槽内，两个半防护壳的顶部内壁均与u形螺栓的外壁相接触，所述解锁件包括开设在位于后侧的半防护壳上的若干个半圆孔；半圆孔用于拆卸半防护壳时手指伸过顶开弹性卡扣，使弹性卡扣与卡槽分离。

6、进一步地，所述防脱组件包括固定连接在位于后侧的半防护壳前侧内壁上的u形块一，位于前侧的所述半防护壳的后侧内壁上固定连接有u形块二，所述u形块一和u形块二上设置有导向件；u形块一和u形块二的顶部分别顶住防松压线部中两个抱紧组件的螺母一的底部，所述导向件包括开设在u形块一前侧的两个矩形滑槽，所述u形块二的前侧固定连接有两个矩形滑杆；两个矩形滑杆的内壁分别与两个矩形滑槽的外壁滑动接触。

7、进一步地，所述固定部包括贯穿在线夹主体上的铰接螺栓，所述铰接螺栓的外壁与线夹主体的内壁滑动接触，所述铰接螺栓的外壁螺纹连接有螺母二，所述铰接螺栓上安装有防脱卡箍，所述线夹主体的外壁固定连接有挂耳；螺母二的后侧与线夹主体的前侧相接触。

8、本发明具有以下有益效果：

9、（1）本发明通过设置防松压线部，装配时旋紧螺母一推动凸环上行，借助凸环内侧斜面挤压圆周阵列的弹性块向内抱紧u形螺栓杆体，依靠摩擦形成螺纹自锁防松结构，同时配合压块压紧架空导线实现可靠夹持；拆卸时松退螺母一，凸环下移释放弹性块，解除对u形螺栓的抱紧约束，该部件一方面完成导线夹紧固定，另一方面通过斜面胀紧式弹性抱合结构抑制螺母一受线路振动、风力载荷作用发生自松脱，提升高空工况下线夹长期夹持稳定性，从而保障输电线路的施工效率与长期运行稳定性；

10、（2）本发明通过设置防护部，两半防护壳依靠矩形滑杆与矩形滑槽导向对位合拢，通过弹性卡扣与卡槽相互卡接完成锁合，锁合后u形块一、u形块二从下方抵住螺母一底部，形成机械限位阻挡螺母回转，同时壳体整体包覆线夹与压线组件；拆卸时经由半圆孔顶开弹性卡扣，解除壳体锁止与螺母一的底部限位，防护部兼具双重作用，外层壳体起到遮蔽防护、绝缘隔尘、减缓大气腐蚀与紫外线老化的效果，内部u形块组合对螺母一增设物理止转防护，形成二次防松保障，并且壳体开合导向结构保证装配不易错位，借助简易工具即可快速解锁，不会额外增加高空拆装难度；

11、（3）本发明通过设置固定部，线夹主体通过铰接螺栓穿设装配至绝缘子，拧紧螺母二完成预紧，配套防脱卡箍限制铰接螺栓轴向脱出，挂耳辅助进一步加固线夹主体；铰接螺栓可使线夹主体小幅转动，固定部实现线夹主体与绝缘子之间的可靠连接，铰接式安装结构允许线夹自适应导线敷设角度，避免安装后产生附加应力，防脱卡箍能够防止长期运行中铰接螺栓滑脱失效，适配高空现场装配条件。

12、当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。

1.一种高空便捷拆装的快装型耐张线夹，包括线夹主体（111），其特征在于，还包括：

2.根据权利要求1所述的一种高空便捷拆装的快装型耐张线夹，其特征在于，所述防护部（3）包括防护组件（31），所述防护组件（31）设置在线夹主体（111）上；以及

3.根据权利要求2所述的一种高空便捷拆装的快装型耐张线夹，其特征在于，所述固定部（4）包括贯穿在线夹主体（111）上的铰接螺栓（411），所述铰接螺栓（411）的外壁与线夹主体（111）的内壁滑动接触，所述铰接螺栓（411）的外壁螺纹连接有螺母二（412），所述铰接螺栓（411）上安装有防脱卡箍（413），所述线夹主体（111）的外壁固定连接有挂耳（414）；

4.根据权利要求3所述的一种高空便捷拆装的快装型耐张线夹，其特征在于，所述压线组件（22）包括设置在线夹主体（111）上的u形螺栓（221），若干个所述弹性块（213）相互靠近的一侧均与u形螺栓（221）相抵接，所述u形螺栓（221）的外壁固定连接有压块（222），所述线夹主体（111）的外壁固定连接有固定块（223），所述固定块（223）上开设有两个插孔（224），所述u形螺栓（221）的外壁与两个插孔（224）的内壁滑动接触；

5.根据权利要求4所述的一种高空便捷拆装的快装型耐张线夹，其特征在于，所述防护组件（31）包括设置在线夹主体（111）上的两个半防护壳（311），位于前侧的所述半防护壳（311）的内壁上固定连接有若干个弹性卡扣（312），位于后侧的所述半防护壳（311）的内壁开设有若干个卡槽（313），位于后侧的所述半防护壳（311）上设置有解锁件；

6.根据权利要求5所述的一种高空便捷拆装的快装型耐张线夹，其特征在于，所述防脱组件（32）包括固定连接在位于后侧的半防护壳（311）前侧内壁上的u形块一（321），位于前侧的所述半防护壳（311）的后侧内壁上固定连接有u形块二（322），所述u形块一（321）和u形块二（322）上设置有导向件；

7.根据权利要求6所述的一种高空便捷拆装的快装型耐张线夹，其特征在于，所述解锁件包括开设在位于后侧的半防护壳（311）上的若干个半圆孔（314）；

8.根据权利要求7所述的一种高空便捷拆装的快装型耐张线夹，其特征在于，所述导向件包括开设在u形块一（321）前侧的两个矩形滑槽（323），所述u形块二（322）的前侧固定连接有两个矩形滑杆（324）；
