一种环保型中压环网柜用连锁装置的制作方法

本技术涉及一种连锁装置，具体为一种环保型中压环网柜用连锁装置，属于中压环网柜。

背景技术：

1、环网柜是一组输配电气设备(高压开关设备)装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。为了保证断路器的安全使用，通常会设置锁定装置避免断路器开关的误触。

2、然而，现有的断路器锁定装置通常只能对单个断路器开关进行锁定，通常锁定和解锁操作较为繁琐，需要对每个开关进行独立上锁或者解锁。

技术实现思路

1、本实用新型的目的就在于为了解决上述问题而提供一种环保型中压环网柜用连锁装置，通过在环网柜内设置横向的安装架，使得安装架侧面的锁定块可以同时对位于同一排的开关进行同步锁定或者解锁，避免开关误触的同时，提升操作的便利性。

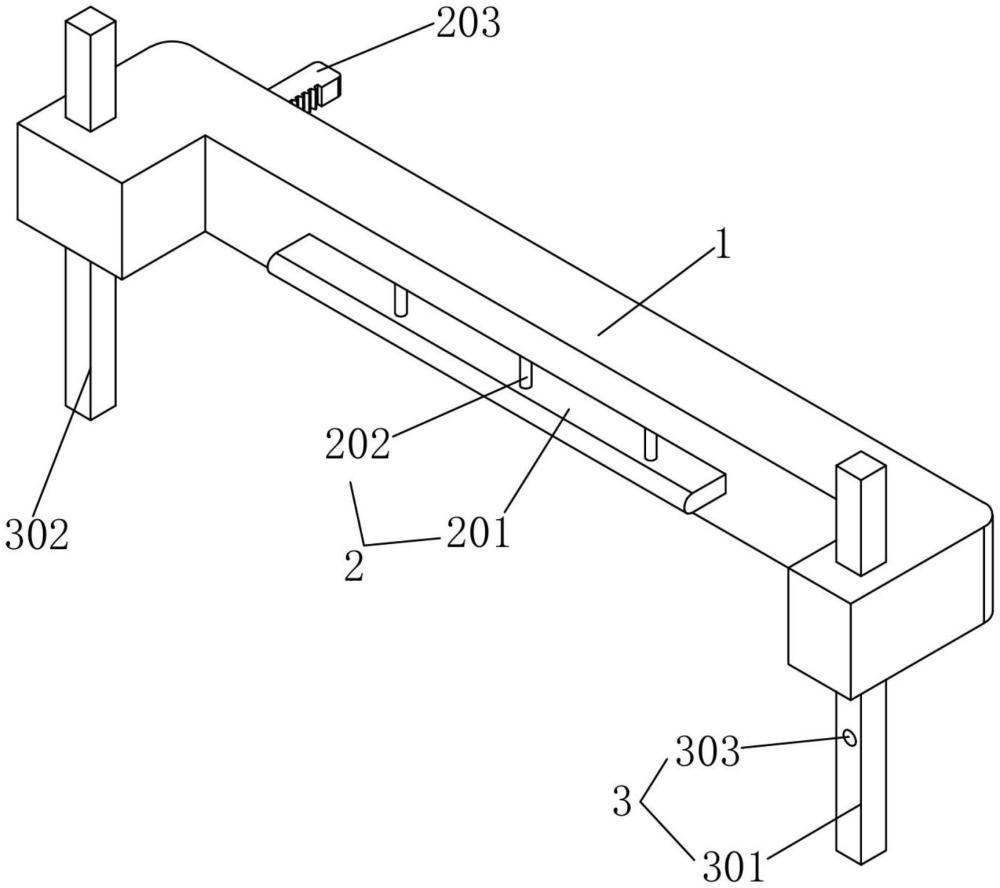

2、本实用新型通过以下技术方案来实现上述目的，一种环保型中压环网柜用连锁装置，包括安装架，所述安装架的侧面设有锁定结构，所述锁定结构包括锁定块，所述安装架的侧面滑动连接有锁定块，所述锁定块的侧面开设有斜滑槽，所述安装架的内侧滑动连接有驱动滑杆，所述驱动滑杆的内侧固定连接有滑柱，所述滑柱通过斜滑槽与锁定块之间滑动连接，所述安装架的端部设有定位结构，所述定位结构包括第一导杆和第二导杆，所述安装架的两端分别滑动连接有第一导杆和第二导杆。

3、优选的，所述驱动滑杆的端部与安装架之间固定连接有第二弹簧，所述斜滑槽的一侧与锁定块相平行。

4、优选的，所述安装架的内侧转动连接有齿轮，所述驱动滑杆的端部开设有齿槽，所述齿轮通过齿槽与驱动滑杆相啮合。

5、优选的，所述安装架的端部滑动连接有抵触滑杆，所述抵触滑杆与驱动滑杆垂直设置。

6、优选的，所述抵触滑杆的侧面与齿轮相啮合，所述抵触滑杆的端部与安装架之间固定连接有第一弹簧。

7、优选的，所述安装架的内侧滑动连接有斜面块，所述斜面块与安装架之间固定连接有第三弹簧，所述斜面块的端部为斜面结构，且所述斜面块的斜面端设于抵触滑杆的底侧。

8、优选的，所述第二导杆的侧面开设有多个卡槽，所述斜面块的侧面固定连接有卡合块，所述卡合块通过卡槽与第二导杆相卡合。

9、优选的，所述第一导杆的侧面开设有多个定位孔，所述安装架的内侧滑动连接有定位杆，所述定位杆的端部通过定位孔与第一导杆相卡合。

10、优选的，所述定位杆与安装架之间固定连接有第四弹簧，所述定位杆的端部为半球面结构。

11、本实用新型的有益效果是：安装架的中部设有可以滑动的锁定块，锁定块伸出时，即可阻止开关被拨动，进而避免操作人员的误触，而当锁定块处于安装架的内侧时，断路器开关即可自由拨动，此时将安装架沿第一导杆和第二导杆移动至另一端，即可方便操作人员对断路器开关进行操作，为了控制锁定块的移动，锁定块的侧面设置有斜滑槽，当安装架内侧的驱动滑杆滑动时，驱动滑杆内侧的滑柱会沿着斜滑槽进行滑动，并同时带动锁定块在安装架的内侧滑动，方便对锁定块的伸缩进行控制，方便使用。

1.一种环保型中压环网柜用连锁装置，包括安装架(1)，其特征在于：所述安装架(1)的侧面设有锁定结构(2)，所述锁定结构(2)包括锁定块(201)，所述安装架(1)的侧面滑动连接有锁定块(201)，所述锁定块(201)的侧面开设有斜滑槽(202)，所述安装架(1)的内侧滑动连接有驱动滑杆(206)，所述驱动滑杆(206)的内侧固定连接有滑柱(209)，所述滑柱(209)通过斜滑槽(202)与锁定块(201)之间滑动连接，所述安装架(1)的端部设有定位结构(3)，所述定位结构(3)包括第一导杆(301)和第二导杆(302)，所述安装架(1)的两端分别滑动连接有第一导杆(301)和第二导杆(302)。

2.根据权利要求1所述的一种环保型中压环网柜用连锁装置，其特征在于：所述驱动滑杆(206)的端部与安装架(1)之间固定连接有第二弹簧(208)，所述斜滑槽(202)的一侧与锁定块(201)相平行。

3.根据权利要求1所述的一种环保型中压环网柜用连锁装置，其特征在于：所述安装架(1)的内侧转动连接有齿轮(205)，所述驱动滑杆(206)的端部开设有齿槽(204)，所述齿轮(205)通过齿槽(204)与驱动滑杆(206)相啮合。

4.根据权利要求3所述的一种环保型中压环网柜用连锁装置，其特征在于：所述安装架(1)的端部滑动连接有抵触滑杆(203)，所述抵触滑杆(203)与驱动滑杆(206)垂直设置。

5.根据权利要求4所述的一种环保型中压环网柜用连锁装置，其特征在于：所述抵触滑杆(203)的侧面与齿轮(205)相啮合，所述抵触滑杆(203)的端部与安装架(1)之间固定连接有第一弹簧(207)。

6.根据权利要求4所述的一种环保型中压环网柜用连锁装置，其特征在于：所述安装架(1)的内侧滑动连接有斜面块(304)，所述斜面块(304)与安装架(1)之间固定连接有第三弹簧(305)，所述斜面块(304)的端部为斜面结构，且所述斜面块(304)的斜面端设于抵触滑杆(203)的底侧。

7.根据权利要求6所述的一种环保型中压环网柜用连锁装置，其特征在于：所述第二导杆(302)的侧面开设有多个卡槽(307)，所述斜面块(304)的侧面固定连接有卡合块(306)，所述卡合块(306)通过卡槽(307)与第二导杆(302)相卡合。

8.根据权利要求1所述的一种环保型中压环网柜用连锁装置，其特征在于：所述第一导杆(301)的侧面开设有多个定位孔(303)，所述安装架(1)的内侧滑动连接有定位杆(308)，所述定位杆(308)的端部通过定位孔(303)与第一导杆(301)相卡合。

9.根据权利要求8所述的一种环保型中压环网柜用连锁装置，其特征在于：所述定位杆(308)与安装架(1)之间固定连接有第四弹簧(309)，所述定位杆(308)的端部为半球面结构。
