一种环保型常压空气绝缘环网开关柜的制作方法

本发明涉及开关柜，具体涉及一种环保型常压空气绝缘环网开关柜。

背景技术：

1、环保型常压空气绝缘环网开关柜是配电系统中的关键设备，因其采用空气绝缘替代sf6气体，具有环境友好、维护成本低等优势，正逐渐得到广泛应用，为了方便内部电气设备的检修与维护，这类开关柜通常在柜体内安装有滑轨及移动框架，通过将框架向外滑出，使工作人员能够近距离接触和操作安装在框架上的电器元件。

2、在现有的工艺设计中，移动框架通常仅依靠滑轨与柜体进行滑动连接，当框架拉出柜体一定距离进行检修时，往往缺乏有效的自动支撑装置，一般需要工作人员额外携带并手动架设支撑架或千斤顶来维持平衡。同时，开关柜的柜门结构较为常规，多采用铰链连接，开启后主要依靠门轴的摩擦力或简单的机械限位来保持开启角度，并未设置专门的稳固锁止结构。

3、但是，柜门开启后若受到风吹或意外触碰，极易发生摇摆，这种不稳定性会干扰检修人员的操作，甚至可能因碰撞柜体而影响作业安全，无法满足高效、稳定的运维需求。

4、因此，有必要提供一种新的技术方案以克服上述缺陷。

技术实现思路

1、本发明的目的在于提供一种可有效解决上述技术问题的一种环保型常压空气绝缘环网开关柜。

2、为达到本发明之目的，采用如下技术方案：

3、一种环保型常压空气绝缘环网开关柜，包括：柜体；

4、滑动架，滑动安装于柜体的内腔中，所述滑动架上安装有电气设备；

5、单向锁止组件，固定贯穿安装于柜体的一侧，用于允许所述滑动架沿外移方向移动并限制滑动架沿回移方向移动；

6、辅助支撑组件，安装于滑动架内侧的底部，用于提高滑动架向外滑出时的稳定性；

7、位置检测件，可拆卸安装在柜体内腔的内壁上；

8、其中，所述单向锁止组件包括固定贯穿安装在柜体一侧的固定壳和设置在固定壳内腔中的齿条板，所述齿条板的底部啮合有活动齿轮，所述活动齿轮用于在所述滑动架向外移动时沿对应方向转动，并在所述滑动架具有回移趋势时被所述单向锁止组件锁止。

9、进一步地，所述单向锁止组件还包括固定安装在活动齿轮外侧的活动杆，所述活动杆的端部转动安装在固定壳内腔的内壁上，且所述活动杆的外侧固定套接有棘轮，所述棘轮的顶部卡合有棘爪，所述棘爪的一侧固定贯穿安装有转动杆，所述转动杆的端部活动贯穿延伸至固定壳的外侧，并固定安装有手摇轮。

10、进一步地，所述转动杆的外侧套设有涡卷弹簧，所述涡卷弹簧的一端固定安装在转动杆上，且所述涡卷弹簧的另一端固定安装有固定杆，所述固定杆的端部固定安装在固定壳内腔的内壁上。

11、进一步地，所述齿条板的内侧固定安装有异形连接板，且所述固定壳的内侧开设有滑动口，所述异形连接板的外侧穿过滑动口的内腔，并固定安装在滑动架上。

12、进一步地，所述辅助支撑组件包括设置在滑动架内侧底部的升降板和可拆卸安装在升降板底部两侧的导向柱，所述导向柱的下端均滑动贯穿延伸至滑动架的底部，并均固定安装有支撑轮，所述升降板的底部固定安装有吸合板，且所述吸合板的下方设置有电磁铁，所述滑动架内侧的底部开设有容纳电磁铁的安装槽；

13、所述导向柱的外侧均套设有复位弹簧。

14、进一步地，所述柜体的外侧活动安装有柜门，且所述柜体的一侧安装有用于对柜门固定的固定组件；

15、所述固定组件包括固定安装在柜体一侧的外壳，所述外壳上螺纹贯穿安装有t形螺杆，且所述t形螺杆的内端与驱动板转动连接，所述驱动板的外侧固定安装有两个方形滑杆，所述方形滑杆的外端均滑动贯穿延伸至外壳的外侧，所述驱动板的内侧固定安装有两个插杆，所述插杆的端部均滑动贯穿延伸至外壳的外侧，所述柜门的外侧固定安装有插板；

16、所述插板上两侧均开设有与插杆相匹配的插孔。

17、进一步地，所述柜体的两侧均固定贯穿安装有隔尘网；

18、所述滑动架的底部固定安装有滑动座，所述滑动座底部的两侧均滑动安装有滑轨，且所述滑轨的底部均固定安装在柜体内腔的底壁上。

19、进一步地，所述位置检测件为用于检测所述滑动架相对于所述柜体的移动距离的距离传感器，所述位置检测件和所述电磁铁均与控制器电连接，所述控制器用于根据所述位置检测件输出的距离信号控制所述电磁铁通电或断电。

20、进一步地，所述控制器预设有第一预设距离和第二预设距离，所述第一预设距离大于所述第二预设距离；所述控制器用于在所述滑动架向外移动的距离达到所述第一预设距离时控制所述电磁铁通电，并在所述滑动架回移的距离减小至所述第二预设距离时控制所述电磁铁断电。

21、进一步地，所述控制器还用于在所述滑动架向外移动且所述移动距离小于所述第一预设距离时保持所述电磁铁断电，并在所述滑动架达到所述第一预设距离后至回移至所述第二预设距离前保持所述电磁铁通电。

22、与现有技术相比，本发明具有如下有益效果：本发明通过在柜体内设置承载电气设备的滑动架，并在滑动架内侧的底部设置辅助支撑组件，使滑动架向外滑出柜体后能够对其外伸部分提供支撑；同时，单向锁止组件允许滑动架沿外移方向移动，并在滑动架停止外移后限制其非预期回移，从而降低滑动架仅依靠滑轨支承时容易发生下沉、晃动或回移的风险，提高滑动架外移检修时的承载稳定性。

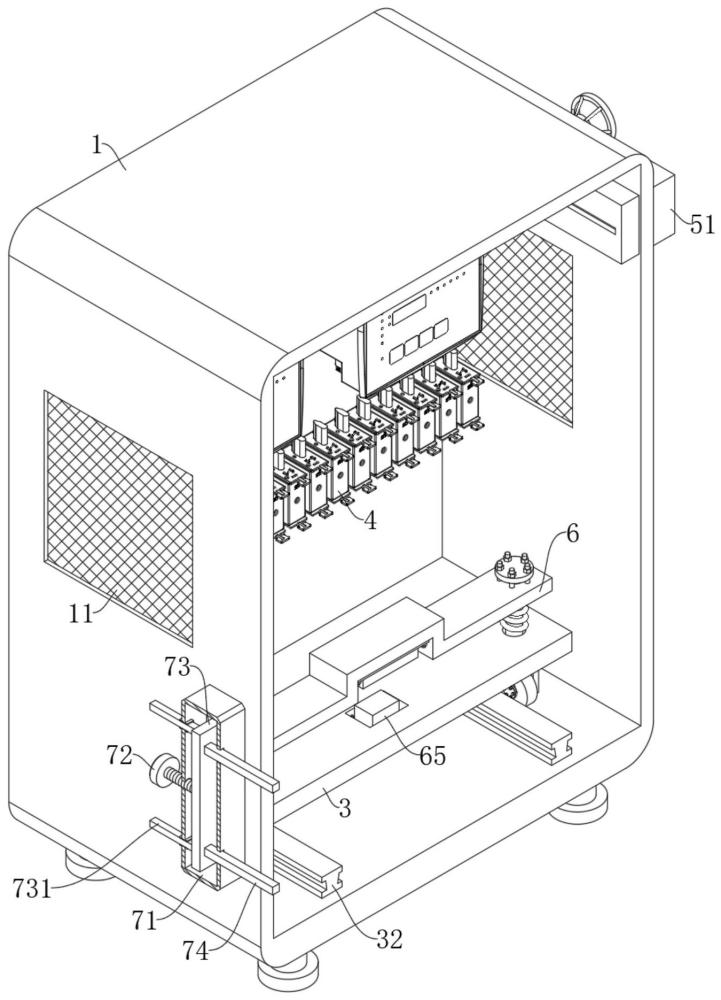

1.一种环保型常压空气绝缘环网开关柜，其特征在于，包括：柜体（1）；

2.根据权利要求1所述的环保型常压空气绝缘环网开关柜，其特征在于：所述单向锁止组件（5）还包括固定安装在活动齿轮（53）外侧的活动杆，所述活动杆的端部转动安装在固定壳（51）内腔的内壁上，且所述活动杆的外侧固定套接有棘轮（54），所述棘轮（54）的顶部卡合有棘爪（55），所述棘爪（55）的一侧固定贯穿安装有转动杆（56），所述转动杆（56）的端部活动贯穿延伸至固定壳（51）的外侧，并固定安装有手摇轮（57）。

3.根据权利要求2所述的环保型常压空气绝缘环网开关柜，其特征在于：所述转动杆（56）的外侧套设有涡卷弹簧（561），所述涡卷弹簧（561）的一端固定安装在转动杆（56）上，且所述涡卷弹簧（561）的另一端固定安装有固定杆（562），所述固定杆（562）的端部固定安装在固定壳（51）内腔的内壁上。

4.根据权利要求3所述的环保型常压空气绝缘环网开关柜，其特征在于：所述齿条板（52）的内侧固定安装有异形连接板（521），且所述固定壳（51）的内侧开设有滑动口，所述异形连接板（521）的外侧穿过滑动口的内腔，并固定安装在滑动架（3）上。

5.根据权利要求4所述的环保型常压空气绝缘环网开关柜，其特征在于：所述辅助支撑组件（6）包括设置在滑动架（3）内侧底部的升降板（61）和可拆卸安装在升降板（61）底部两侧的导向柱（62），所述导向柱（62）的下端均滑动贯穿延伸至滑动架（3）的底部，并均固定安装有支撑轮（63），所述升降板（61）的底部固定安装有吸合板（64），且所述吸合板（64）的下方设置有电磁铁（65），所述滑动架（3）内侧的底部开设有容纳电磁铁（65）的安装槽；

6.根据权利要求5所述的环保型常压空气绝缘环网开关柜，其特征在于：所述柜体（1）的外侧活动安装有柜门（2），且所述柜体（1）的一侧安装有用于对柜门（2）固定的固定组件（7）；

7.根据权利要求6所述的环保型常压空气绝缘环网开关柜，其特征在于：所述柜体（1）的两侧均固定贯穿安装有隔尘网（11）；

8.根据权利要求5所述的环保型常压空气绝缘环网开关柜，其特征在于：所述位置检测件（8）为用于检测所述滑动架（3）相对于所述柜体（1）的移动距离的距离传感器，所述位置检测件（8）和所述电磁铁（65）均与控制器电连接，所述控制器用于根据所述位置检测件（8）输出的距离信号控制所述电磁铁（65）通电或断电。

9.根据权利要求8所述的环保型常压空气绝缘环网开关柜，其特征在于：所述控制器预设有第一预设距离和第二预设距离，所述第一预设距离大于所述第二预设距离；所述控制器用于在所述滑动架（3）向外移动的距离达到所述第一预设距离时控制所述电磁铁（65）通电，并在所述滑动架（3）回移的距离减小至所述第二预设距离时控制所述电磁铁（65）断电。

10.根据权利要求9所述的环保型常压空气绝缘环网开关柜，其特征在于：所述控制器还用于在所述滑动架（3）向外移动且所述移动距离小于所述第一预设距离时保持所述电磁铁（65）断电，并在所述滑动架（3）达到所述第一预设距离后至回移至所述第二预设距离前保持所述电磁铁（65）通电。
