一种便于安装的电机挡水装置的制作方法

本发明涉及电机，具体为一种便于安装的电机挡水装置。

背景技术：

1、环境卫生是影响生活质量的重要因素，随着人们对生活质量要求的不断提高，相应地对环境卫生的要求也越来越高，然而现代人们的工作压力与日俱增，急需从繁重的清洁工作中解放出来，于是出现了许多清洁地面的设备来改善环境卫生，现有技术中，洗地机在使用时会出现电机被溅到水渍，时间长了会导致电机运转出现故障，因此，我们提出了一种便于安装的电机挡水装置；

2、中国专利网公开了一种便于安装的电机挡水装置，公开号为cn213243698u，包括底座，所述底座下端面的两侧滚动设置有滚轮，底座的上端面设有扫地机本体，扫地机本体为中空结构，且扫地机本体内部的中部设有电机，电机的输出端通过联轴器安装固定有旋转轴，且旋转轴延伸至底座的下端面，旋转轴的底部水平设有刷盘，底座上端面的外侧开设有圆形卡槽，且底座的圆形卡槽内通过螺栓安装固定有凸块，凸块的一侧焊接有挡水板。本发明中，此电机挡水装置不仅便于拆卸和安装，同时还可以有效的减少刷盘使用时水滴甩出至电机上，从而更好的降低电机运转出现故障的概率，从而更好的满足了人们的使用需求。

3、该装置虽然安装有安装机构但是该机构在使用时安装方式为搭接安装部够牢固且该装置在使用时并不方便安装。因此，我们提出了一种便于安装的电机挡水装置。

4、因此，设计实用性强和密封性好且安装简便的一种便于安装的电机挡水装置是很有必要的。

技术实现思路

1、本发明的目的在于提供一种便于安装的电机挡水装置，以解决上述背景技术中提出的问题。

2、为了解决上述技术问题，本发明提供如下技术方案：一种便于安装的电机挡水装置，包括底板，所述底板顶端面固定安装有密封机构，所述密封机构顶端面固定安装有安装机构；所述密封机构包括密封部，密封部底端面与底板顶端面固定连接，密封部包括安装板，所述安装板顶端面固定开设有凹槽，凹槽内壁固定安装有外橡胶套，所述外橡胶套内壁挤压接触安装有橡胶条，所述橡胶条内壁固定安装有箱体，所述箱体侧面固定开设有通孔，通孔内壁固定安装有密封圈；所述安装机构包括安装部和固定部，安装部侧面与动力部侧面固定连接，安装部包括连接板，所述连接板顶端面固定安装有支撑块，所述支撑块侧面固定安装有固定块，所述固定块底端面与连接板顶端面固定连接，所述支撑块顶端侧面固定安装有安装块，所述安装块前后贯穿开设有通孔，通孔内壁滑动安装有横杆，所述支撑块顶端内壁通过销柱铰接安装有转板；固定部包括固定件，所述固定件内壁通过销柱铰接安装有安装柱，所述固定件底端面与连接板顶端面固定连接，所述安装柱顶端侧面固定安装有安装套，所述安装套内部通过销柱铰接安装有连接杆，所述连接杆另一端侧面与转板右端内壁通过销柱铰接连接，所述安装柱右端面固定安装有第一固定块，所述第一固定块内壁通过销柱铰接安装有第二固定块，所述第二固定块右端面固定安装有销杆，通过安装底板使得能够安装密封机构和安装机构。

3、根据上述技术方案，所述连接板顶端面固定安装有支撑块，所述支撑块侧面固定安装有固定块，所述固定块底端面与连接板顶端面固定连接，所述支撑块顶端侧面固定安装有安装块，所述安装块前后贯穿开设有通孔，通孔内壁滑动安装有横杆，所述支撑块顶端内壁通过销柱铰接安装有转板，通过安装安装机构使得该装置安装更加简便，通过安装横杆使得能够将转板进行固定。

4、根据上述技术方案，所述固定件内壁通过销柱铰接安装有安装柱，所述固定件底端面与连接板顶端面固定连接，所述安装柱顶端侧面固定安装有安装套，所述安装套内部通过销柱铰接安装有连接杆。

5、根据上述技术方案，所述连接杆另一端侧面与转板右端内壁通过销柱铰接连接，所述安装柱右端面固定安装有第一固定块，所述第一固定块内壁通过销柱铰接安装有第二固定块，所述第二固定块右端面固定安装有销杆，通过安装销杆和销套使得能够相互配合将箱体进行固定。

6、根据上述技术方案，所述安装板顶端面固定开设有凹槽，凹槽内壁固定安装有外橡胶套，所述外橡胶套内壁挤压接触安装有橡胶条，所述橡胶条内壁固定安装有箱体，所述箱体侧面固定开设有通孔，通孔内壁固定安装有密封圈，通过安装密封机构使得能够将箱体与安装板密封，提高该装置的密封性有利于防水。

7、根据上述技术方案，所述箱体侧面固定安装有第二安装块，所述第二安装块侧面固定安装有第二连接块，所述第二安装块左端侧面固定安装有销套，所述销套内壁与销杆侧面相适配，通过安装第二安装块使得能够将箱体与安装机构相互连接。

8、根据上述技术方案，所述横杆侧面与转板侧面所开设通孔相适配，所述转板左端面固定安装有把手，所述把手侧面固定安装有防滑套，通过安装把手使得便于对安装机构进行操作，进一步对提高该装置安装的简便性。

9、根据上述技术方案，所述安装板顶端面固定安装有第二固定件，所述第二固定件侧面固定安装有电机，通过安装第二固定件使得能够对电机进行固定。

10、根据上述技术方案，所述电机传动杆右端侧面固定安装有轴承。

11、根据上述技术方案，所述安装机构有三组。

12、与现有技术相比，本发明所达到的有益效果是：本发明通过安装底板使得能够安装密封机构和安装机构；通过安装密封机构使得能够将箱体与安装板密封，提高该装置的密封性有利于防水；通过安装安装机构使得该装置安装更加简便；通过安装把手使得便于对安装机构进行操作，进一步对提高该装置安装的简便性；通过安装横杆使得能够将转板进行固定；通过安装销杆和销套使得能够相互配合将箱体进行固定；通过安装第二安装块使得能够将箱体与安装机构相互连接；通过安装第二固定件使得能够对电机进行固定。

1.一种便于安装的电机挡水装置，包括底板（1），其特征在于：所述底板（1）顶端面固定安装有密封机构（2），所述密封机构（2）顶端面固定安装有安装机构（3）；

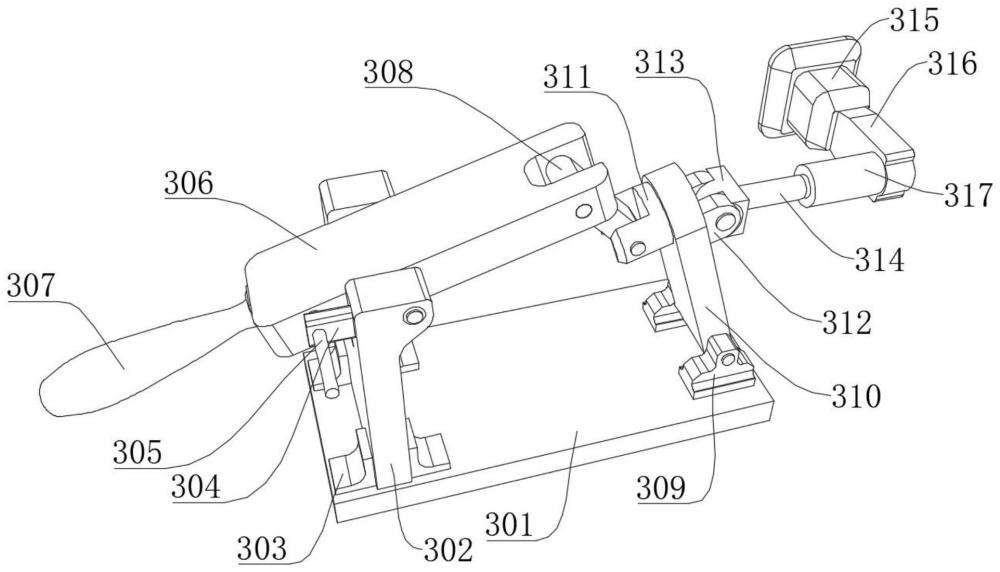

2.根据权利要求1所述的一种便于安装的电机挡水装置，其特征在于：所述所述连接板（301）顶端面固定安装有支撑块（302），所述支撑块（302）侧面固定安装有固定块（303），所述固定块（303）底端面与连接板（301）顶端面固定连接，所述支撑块（302）顶端侧面固定安装有安装块（304），所述安装块（304）前后贯穿开设有通孔，通孔内壁滑动安装有横杆（305），所述支撑块（302）顶端内壁通过销柱铰接安装有转板（306）。

3.根据权利要求1所述的一种便于安装的电机挡水装置，其特征在于：所述所述固定件（309）内壁通过销柱铰接安装有安装柱（310），所述固定件（309）底端面与连接板（301）顶端面固定连接，所述安装柱（310）顶端侧面固定安装有安装套（311），所述安装套（311）内部通过销柱铰接安装有连接杆（308）。

4.根据权利要求1所述的一种便于安装的电机挡水装置，其特征在于：所述连接杆（308）另一端侧面与转板（306）右端内壁通过销柱铰接连接，所述安装柱（310）右端面固定安装有第一固定块（312），所述第一固定块（312）内壁通过销柱铰接安装有第二固定块（313），所述第二固定块（313）右端面固定安装有销杆（314）。

5.根据权利要求1所述的一种便于安装的电机挡水装置，其特征在于：所述安装板（201）顶端面固定开设有凹槽，凹槽内壁固定安装有外橡胶套（202），所述外橡胶套（202）内壁挤压接触安装有橡胶条（204），所述橡胶条（204）内壁固定安装有箱体（203），所述箱体（203）侧面固定开设有通孔，通孔内壁固定安装有密封圈（205）。

6.根据权利要求1所述的一种便于安装的电机挡水装置，其特征在于：所述箱体（203）侧面固定安装有第二安装块（315），所述第二安装块（315）侧面固定安装有第二连接块（316），所述第二安装块（315）左端侧面固定安装有销套（317），所述销套（317）内壁与销杆（314）侧面相适配。

7.根据权利要求1所述的一种便于安装的电机挡水装置，其特征在于：所述横杆（305）侧面与转板（306）侧面所开设通孔相适配，所述转板（306）左端面固定安装有把手（307），所述把手（307）侧面固定安装有防滑套。

8.根据权利要求1所述的一种便于安装的电机挡水装置，其特征在于：所述安装板（201）顶端面固定安装有第二固定件（5），所述第二固定件（5）侧面固定安装有电机（4）。

9.根据权利要求8所述的一种便于安装的电机挡水装置，其特征在于：所述电机（4）传动杆右端侧面固定安装有轴承（6）。

10.根据权利要求1所述的一种便于安装的电机挡水装置，其特征在于：所述安装机构（3）有三组。
