一种抽水蓄能定子线圈的热压工装的制作方法

本技术涉及水轮发电机制造，具体为一种抽水蓄能定子线圈的热压工装。

背景技术：

1、在抽水蓄能电站的定子线圈制造流程中，热压工装是保障线圈绝缘层固化质量与几何形状精度的核心设备。定子线圈作为电机的关键部件，其绝缘性能与结构稳定性直接影响电站机组的运行效率和安全可靠性，因此对热压过程中的定位精度、压力均匀性及形状控制提出了严苛要求。

2、传统热压工装普遍存在功能分散、适配性有限等问题。现有设备往往将固定、挤压、弯折等功能拆分实现，导致工装结构松散、操作流程繁琐，难以满足高效化生产需求。同时，由于缺乏针对性的协同设计，传统工装在处理线圈边角及弯折部位时，易出现固定不牢、压力传递失衡等情况，影响线圈整体成型质量。尽管部分技术通过优化单一结构参数进行改进，但未能从系统层面解决功能集成与精准控制的技术痛点，制约了定子线圈制造工艺的升级。

技术实现思路

1、本实用新型的目的在于提供一种抽水蓄能定子线圈的热压工装，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种抽水蓄能定子线圈的热压工装，其设于安装架上，用于对定型件固定，包括：

3、扣合结构，所述扣合结构设于所述定型件上，所述扣合结构用于对所述定型件卡接；

4、挤压结构，其设于所述安装架上，所述挤压结构和所述扣合结构接触，用于对所述定型件固定；

5、弯折结构，其设于所述安装架上，其用于改变所述定型件的形状。

6、优选的，所述扣合结构包括设于所述定型件一侧的扣合架，所述扣合架上还设有用于对所述定型件弯折支撑的支撑板，所述扣合架上扣合有扣合板，所述扣合板用于对所述定型件限位。

7、优选的，所述挤压结构包括设于所述安装架上的支撑杆，所述支撑杆上设有连接轴，所述连接轴上连接有旋转底座，所述支撑杆的一端设有连接头，所述连接头上连接有连接梁，所述连接梁的一端设有挤压气缸，所述挤压气缸和所述扣合板相接触。

8、优选的，所述连接头上同设有所述连接轴，用于和所述连接梁相连接。

9、优选的，所述旋转底座上设有推送气缸，所述连接梁的一侧设有连接架，所述推送气缸的输出端和所述连接架相连接，所述推送气缸和所述连接架的连接处设有所述连接轴。

10、优选的，所述弯折结构包括设于所述安装架上的底座，所述底座上设有升降杆，所述升降杆上套接有环套件，所述环套件上的一侧设有弯折杆，所述定型件缠绕在所述弯折杆上。

11、优选的，所述安装架上还设有边角固定结构，所述边角固定结构包括设于所述安装架上的承载板，所述承载板的内侧设置有所述定型件，所述扣合板同设置在所述定型件上。

12、优选的，所述承载板的外侧设有承载杆，所述承载杆上连接有连接桥，所述连接桥上设有挤压杆，所述挤压杆的输出端和设置在所述承载板上的所述扣合板相接触。

13、优选的，所述边角固定结构设在所述扣合结构和所述弯折结构之间，所述边角固定结构用于对所述定型件弯折的地方固定。

14、优选的，所述安装架上还设有护板，所述护板用于防止出现所述定型件出现意外。

15、与现有技术相比，本实用新型的有益效果是：该抽水蓄能定子线圈的热压工装，通过扣合结构、挤压结构、弯折结构及边角固定结构的协同设计，实现了抽水蓄能定子线圈热压过程中固定、挤压、弯折功能的一体化集成，有效提升了工装的通用性与操作便捷性，确保了线圈压力分布的均匀性及边角部位的稳固性，进而提高了定子线圈的成型质量与生产效率，解决了传统工装功能分散、适配性有限及成型质量不佳的问题。

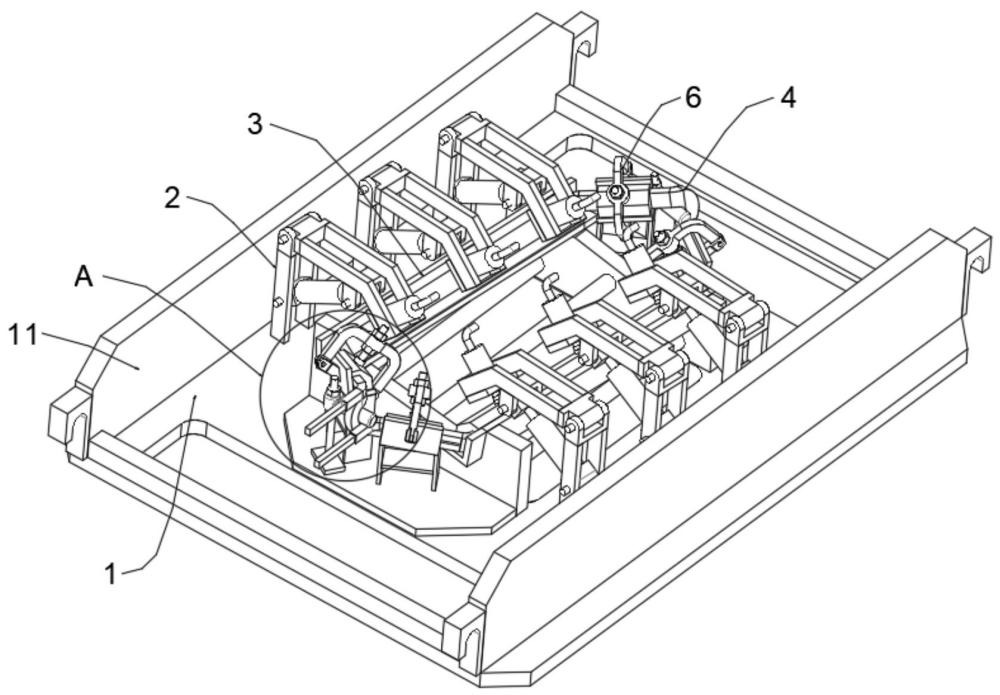

1.一种抽水蓄能定子线圈的热压工装，其设于安装架（1）上，用于对定型件（4）固定，其特征在于，包括：

2.根据权利要求1所述的一种抽水蓄能定子线圈的热压工装，其特征在于：所述扣合结构（3）包括设于所述定型件（4）一侧的扣合架（31），所述扣合架（31）上还设有用于对所述定型件（4）弯折支撑的支撑板（311），所述扣合架（31）上扣合有扣合板（32），所述扣合板（32）用于对所述定型件（4）限位。

3.根据权利要求2所述的一种抽水蓄能定子线圈的热压工装，其特征在于：所述挤压结构（2）包括设于所述安装架（1）上的支撑杆（21），所述支撑杆（21）上设有连接轴（22），所述连接轴（22）上连接有旋转底座（23），所述支撑杆（21）的一端设有连接头（25），所述连接头（25）上连接有连接梁（26），所述连接梁（26）的一端设有挤压气缸（27），所述挤压气缸（27）和所述扣合板（32）相接触。

4.根据权利要求3所述的一种抽水蓄能定子线圈的热压工装，其特征在于：所述连接头（25）上同设有所述连接轴（22），用于和所述连接梁（26）相连接。

5.根据权利要求3所述的一种抽水蓄能定子线圈的热压工装，其特征在于：所述旋转底座（23）上设有推送气缸（24），所述连接梁（26）的一侧设有连接架（28），所述推送气缸（24）的输出端和所述连接架（28）相连接，所述推送气缸（24）和所述连接架（28）的连接处设有所述连接轴（22）。

6.根据权利要求1所述的一种抽水蓄能定子线圈的热压工装，其特征在于：所述弯折结构（5）包括设于所述安装架（1）上的底座（51），所述底座（51）上设有升降杆（52），所述升降杆（52）上套接有环套件（53），所述环套件（53）上的一侧设有弯折杆（54），所述定型件（4）缠绕在所述弯折杆（54）上。

7.根据权利要求2或3所述的一种抽水蓄能定子线圈的热压工装，其特征在于：所述安装架（1）上还设有边角固定结构（6），所述边角固定结构（6）包括设于所述安装架（1）上的承载板（61），所述承载板（61）的内侧设置有所述定型件（4），所述扣合板（32）设置在所述定型件（4）上。

8.根据权利要求7所述的一种抽水蓄能定子线圈的热压工装，其特征在于：所述承载板（61）的外侧设有承载杆（62），所述承载杆（62）上连接有连接桥（63），所述连接桥（63）上设有挤压杆（64），所述挤压杆（64）的输出端和设置在所述承载板（61）上的所述扣合板（32）相接触。

9.根据权利要求7或8所述的一种抽水蓄能定子线圈的热压工装，其特征在于：所述边角固定结构（6）设在所述扣合结构（3）和所述弯折结构（5）之间，所述边角固定结构（6）用于对所述定型件（4）弯折的地方固定。

10.根据权利要求1所述的一种抽水蓄能定子线圈的热压工装，其特征在于：所述安装架（1）上还设有护板（11），所述护板（11）用于防止出现所述定型件（4）出现意外。
