电荷泵电路及电子设备的制作方法

本公开涉及集成电路，尤其涉及一种电荷泵电路以及电子设备。

背景技术：

1、闪存flash存储器具有非易失性，断电后数据不会丢失。通过对flash进行编程操作或擦除操作，实现数据存储。

2、在相关技术中，通常采用两个独立的电荷泵电路为flash供电，以实现编程操作或擦除操作。然而，上述供电方式，易导致电荷泵电路的占用面积增大，与芯片的小型化背道而驰。

技术实现思路

1、本公开提供一种电荷泵电路及电子设备，至少在一定程度上克服相关技术中采用两个独立的电荷泵电路的供电方式易导致电荷泵电路的占用面积大的问题。

2、本公开的其他特性和优点将通过下面的详细描述变得显然，或部分地通过本公开的实践而习得。

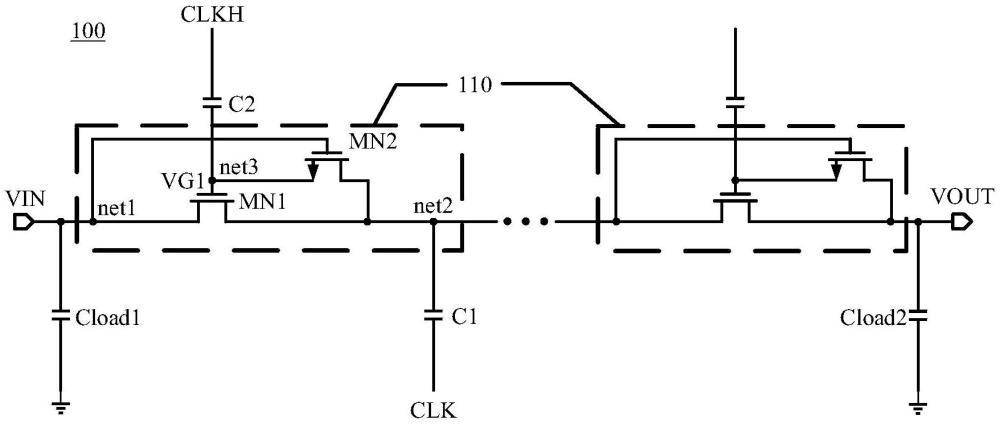

3、根据本公开的一个方面，提供一种电荷泵电路，包括：m个升压电路，所述m个升压电路级联耦接于第一节点和第二节点之间，m为正整数，其中：每个所述升压电路具有第一子节点、第二子节点和第三子节点，每个所述升压电路包括第一晶体管和第二晶体管，所述第一晶体管的第一端和第二端耦接于所述第一子节点和所述第二子节点之间，所述第一晶体管的栅极耦接于所述第三子节点；所述第二晶体管的栅极耦接于所述第一子节点，所述第二晶体管的源极耦接于所述第三子节点，所述第二晶体管的漏极耦接于所述第二子节点；所述第二子节点通过第一电容接收第一时钟信号，所述第三子节点通过第二电容接收第二时钟信号，所述第二时钟信号的高电平电压值大于所述第一时钟信号的高电平电压值，所述第二时钟信号和所述第一时钟信号的相位相同；第1个升压电路的第一子节点与所述第一节点耦接，第m个升压电路的第二子节点与所述第二节点耦接；当所述第一节点输入接地电压时，所述第二节点输出-m倍vdd的负电压，当所述第二节点输入vdd时，所述第一节点输出m+1倍vdd的正电压，vdd为电源电压。

4、在本公开的一个实施例中，每个所述升压电路还包括体偏置电路，所述体偏置电路的第一端和第二端耦接于所述第一子节点和所述第二子节点之间，所述体偏置电路的第三端与所述第一晶体管的衬底电连接。

5、在本公开的一个实施例中，所述体偏置电路包括第三晶体管和第四晶体管，其中：所述第三晶体管的源极与所述体偏置电路的第三端电连接，所述第三晶体管的漏极作为所述体偏置电路的第一端与所述第一子节点电连接，所述第三晶体管的栅极耦接于所述第二子节点；所述第四晶体管的源极与所述体偏置电路的第三端电连接，所述第四晶体管的漏极作为所述体偏置电路的第二端与所述第二子节点电连接，所述第四晶体管的栅极耦接于所述第一子节点，以为所述第一晶体管的衬底提供第一子节点的电压和第二子节点的电压中的较低电压。

6、在本公开的一个实施例中，所述第一晶体管、所述第二晶体管、所述第三晶体管和所述第四晶体管为nmos晶体管。

7、在本公开的一个实施例中，所述第二时钟信号的高电平电压值为第一时钟信号的高电平电压值vdd的2倍。

8、在本公开的一个实施例中，所述电荷泵电路还包括时钟电压倍增电路，所述时钟电压倍增电路包括：第一逆变器，所述第一逆变器耦接于电源电压和接地电压之间，所述第一逆变器的输入端用于输入所述第一时钟信号，所述第一逆变器的输出端与第三电容的第一端电连接，所述第三电容的第二端与第三节点耦接；第二逆变器，所述第一逆变器耦接于所述第三节点和所述接地电压之间，所述第二逆变器的输入端用于输入所述第一时钟信号，所述第二逆变器的输出端用于输出所述第二时钟信号的反向信号；控制子电路，所述控制子电路耦接于所述电源电压和所述接地电压之间，所述控制子电路的第一端用于输入所述第一时钟信号，所述控制子电路的第二端与所述第三节点电连接。

9、在本公开的一个实施例中，所述控制子电路包括：第一nmos晶体管，所述第一nmos晶体管的栅极作为所述控制子电路的第一端用于输入所述第一时钟信号，所述第一nmos晶体管的源极耦接于所述接地电压，所述第一nmos晶体管的漏极耦接于第四节点b；第一pmos晶体管，所述第一pmos晶体管的栅极耦接于所述第四节点，所述第一pmos晶体管的源极耦接于所述电源电压，所述第一pmos晶体管的漏极作为所述控制子电路的第二端耦接于所述第三节点；第二pmos晶体管，所述第二pmos晶体管的栅极用于输入所述第一时钟信号，所述第二pmos晶体管的源极耦接于所述第三节点，所述第二pmos晶体管的漏极耦接于所述第四节点。

10、在本公开的一个实施例中，在所述m个升压电路中，奇数升压电路的第二子节点通过第一电容接收所述第一时钟信号，奇数升压电路的第三子节点通过所述第二电容接收所述第二时钟信号，偶数升压电路的第二子节点通过第四电容接收所述第一时钟信号的反向信号，所述偶数升压电路的第三子节点通过第五电容接收所述第二时钟信号的反向信号。

11、在本公开的一个实施例中，所述电荷泵电路还包括：第一负载电容，所述第一负载电容的第一端耦接于所述第一节点，所述第一负载电容的第二端耦接于所述接地电压；第二负载电容，所述第二负载电容的第一端耦接于所述第二节点，所述第二负载电容的第二端耦接于所述接地电压。

12、根据本公开的另一个方面，提供一种电子设备，包括用电模块和上述实施例提供的电荷泵电路，所述电荷泵电路用于对所述用电模块供电。

13、在本公开的实施方式中，电荷泵电路包括m个升压电路，m个升压电路级联耦接于第一节点和第二节点之间，m为正整数，每个升压电路具有第一子节点、第二子节点和第三子节点，每个升压电路包括第一晶体管和第二晶体管，第一晶体管的第一端和第二端耦接于第一子节点和第二子节点之间，第一晶体管的栅极耦接于第三子节点；第二晶体管的栅极耦接于第一子节点，第二晶体管的源极耦接于第三子节点，第二晶体管的漏极耦接于第二子节点；第二子节点通过第一电容接收第一时钟信号，第三子节点通过第二电容接收第二时钟信号，第二时钟信号的高电平电压值大于第一时钟信号的高电平电压值，第二时钟信号和第一时钟信号的相位相同；第1个升压电路的第一子节点与第一节点耦接，第m个升压电路的第二子节点与第二节点耦接；当第一节点输入接地电压时，第二节点输出-m倍vdd的负电压，当第二节点输入vdd时，第一节点输出m+1倍vdd的正电压，从而通过一个电荷泵电路既可以输出正电压，也可以输出负电压，有效降低电荷泵电路的占用面积，减少元器件数量，降低硬件复杂度。

14、应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本公开。

1.一种电荷泵电路，其特征在于，包括：m个升压电路，所述m个升压电路级联耦接于第一节点和第二节点之间，m为正整数，其中：

2.根据权利要求1所述的电荷泵电路，其特征在于，每个所述升压电路还包括体偏置电路，所述体偏置电路的第一端和第二端耦接于所述第一子节点和所述第二子节点之间，所述体偏置电路的第三端与所述第一晶体管的衬底电连接。

3.根据权利要求2所述的电荷泵电路，其特征在于，所述体偏置电路包括第三晶体管和第四晶体管，其中：

4.根据权利要求3所述的电荷泵电路，其特征在于，所述第一晶体管、所述第二晶体管、所述第三晶体管和所述第四晶体管为nmos晶体管。

5.根据权利要求1所述的电荷泵电路，其特征在于，所述第二时钟信号的高电平电压值为第一时钟信号的高电平电压值vdd的2倍。

6.根据权利要求1所述的电荷泵电路，其特征在于，所述电荷泵电路还包括时钟电压倍增电路，所述时钟电压倍增电路包括：

7.根据权利要求6所述的电荷泵电路，其特征在于，所述控制子电路包括：

8.根据权利要求1所述的电荷泵电路，其特征在于，在所述m个升压电路中，奇数升压电路的第二子节点通过第一电容接收所述第一时钟信号，奇数升压电路的第三子节点通过所述第二电容接收所述第二时钟信号，偶数升压电路的第二子节点通过第四电容接收所述第一时钟信号的反向信号，所述偶数升压电路的第三子节点通过第五电容接收所述第二时钟信号的反向信号。

9.根据权利要求1所述的电荷泵电路，其特征在于，所述电荷泵电路还包括：

10.一种电子设备，其特征在于，包括用电模块和如权利要求1-9任一项所述的电荷泵电路，所述电荷泵电路用于对所述用电模块供电。
