一种户外防水电机的制作方法

本技术涉及电机，具体涉及一种户外防水电机。

背景技术：

1、电机作为一种将电能转换为机械能的动力装置，已广泛应用于工业生产、家用电器及户外设备等诸多领域。其中，用于户外场景（如园林机械、水泵、户外通风设备、广告牌等）的电机，不可避免地需要长期暴露在雨、雪、潮湿等恶劣环境中。

2、在现有技术中，为实现电机的户外使用，通常会为电机额外加装一个独立的防水保护箱，将电机置入箱内进行防水保护。然而，这种方案虽然提升了防护能力，但也带来了新的问题：它增大了整个驱动系统的体积和重量，安装不便。

技术实现思路

1、本实用新型的目的在于克服现有技术的不足，本实用新型提供了一种户外防水电机，通过在外壳体上设置第一密封圈、第二密封圈、骨架油封和航空插头，形成了一个全方位的防水屏障，能够在雨、雪、潮湿等恶劣环境保持有效防水，无需额外加装防水保护箱，避免了增大整个驱动系统的体积和重量，便于安装。

2、本实用新型提供了一种户外防水电机，包括外壳体，所述外壳体内设置有定子组件、转子组件和电容模块；

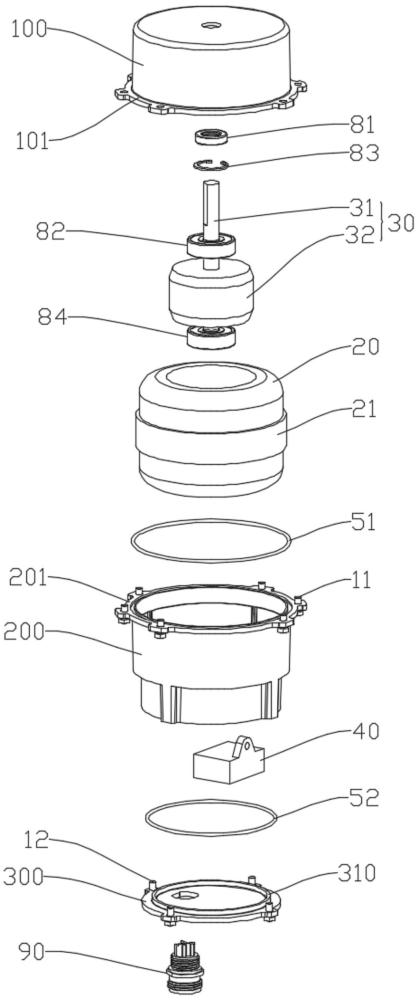

3、所述外壳体由上往下包括依次固定连接的上盖、底座和后盖，所述上盖和所述底座之间设置有第一密封圈，所述底座和所述后盖之间设置有第二密封圈；所述上盖和所述底座之间成型有第一空腔，所述底座和所述后盖之间成型有第二空腔；

4、所述定子组件固定设置在所述第一空腔内，所述转子组件转动设置在所述定子组件内，所述转子组件具有转轴，所述转轴的头端凸出在所述上盖之外，所述转轴和所述上盖之间设置有骨架油封；

5、所述电容模块固定设置在所述第二空腔内，所述电容模块和所述定子组件电连接；所述后盖上固定设置有航空插头，所述航空插头和所述电容模块电连接。

6、具体的，所述上盖与所述底座相接的一侧沿径向凸出成型有第一安装环，所述底座与所述上盖相接的一侧沿径向凸出成型有第二安装环，所述第一安装环的外轮廓和所述第二安装环的外轮廓相同，所述第一安装环和所述第二安装环基于第一紧固件固定连接。

7、具体的，所述后盖和所述底座基于第二紧固件固定连接，所述后盖上凸出成型有定位环，所述定位环伸入所述第二空腔内，所述定位环的外周面与所述第二空腔的内周面间隙配合。

8、具体的，所述定子组件包括定子铁芯和绕设在所述定子铁芯上的定子绕组，所述定子绕组和所述电容模块电连接；所述转子组件包括转子，所述转轴固定设置在所述转子中，所述转子基于所述转轴转动设置在所述定子铁芯中；

9、所述定子铁芯的外周面凸出成型有固定配合部，所述固定配合部的上半部分与所述上盖过盈配合，所述固定配合部的下半部分与所述底座过盈配合；

10、所述定子铁芯的上端与所述上盖之间存在第一间隔，所述定子铁芯的下端与所述底座之间存在第二间隔。

11、具体的，所述上盖的内顶部凸出成型有第一安装座，所述第一安装座基于第一通孔连通外界，所述第一安装座内由下往上依次嵌设有第一轴承、第一卡簧和所述骨架油封，所述转轴的头端依次穿过所述第一轴承、所述第一卡簧、所述骨架油封和所述第一通孔；

12、所述第一卡簧的外径为d1，所述第一卡簧的内径为d2，所述骨架油封的直径为d3，所述第一通孔的直径为d4，所述d1、所述d2、所述d3和所述d4的约束关系为：d1＞d3＞d2＞d4；

13、所述底座在所述第一空腔中的内底部上凸出成型有第二安装座，所述第二安装座内嵌设有第二轴承，所述转轴的尾端嵌设在所述第二轴承中。

14、具体的，所述第一空腔和所述第二空腔之间的底座本体上开设有第二通孔。

15、具体的，所述第一空腔和所述第二空腔之间的底座本体上开设有矩形通孔，所述电容模块上凸出成型有三角形凸块，所述三角形凸块的顶端插设在所述矩形通孔中，所述电容模块远离所述三角形凸块的一侧与所述后盖相接。

16、具体的，所述三角形凸块的顶端成型有圆角。

17、具体的，所述底座与所述上盖相接的一侧成型有第一容纳槽，所述第一密封圈放置在所述第一容纳槽中，所述第一密封圈受所述上盖的挤压而弹性压缩；

18、所述底座与所述后盖相接的一侧成型有第二容纳槽，所述第二密封圈放置在所述第二容纳槽中，所述第二密封圈受所述后盖的挤压而弹性压缩。

19、具体的，所述第一密封圈的压缩量范围为30%~40%，所述第二密封圈的压缩量范围为30%~40%。

20、与现有技术相比，本实用新型的有益效果是：

21、本实用新型的户外防水电机，其外壳体包括上盖、底座和后盖，上盖和底座之间设置有第一密封圈，底座和后盖之间设置有第二密封圈，转子组件的转轴和上盖之间设置有骨架油封，后盖上固定设置有航空插头；第一密封圈、第二密封圈、骨架油封和航空插头，形成了一个全方位的防水屏障，能够在雨、雪、潮湿等恶劣环境保持有效防水，无需额外加装防水保护箱进行保护，从而避免了增大整个驱动系统的体积和重量，便于安装。

1.一种户外防水电机，其特征在于，包括外壳体，所述外壳体内设置有定子组件、转子组件和电容模块；

2.如权利要求1所述的户外防水电机，其特征在于，所述上盖与所述底座相接的一侧沿径向凸出成型有第一安装环，所述底座与所述上盖相接的一侧沿径向凸出成型有第二安装环，所述第一安装环的外轮廓和所述第二安装环的外轮廓相同，所述第一安装环和所述第二安装环基于第一紧固件固定连接。

3.如权利要求1所述的户外防水电机，其特征在于，所述后盖和所述底座基于第二紧固件固定连接，所述后盖上凸出成型有定位环，所述定位环伸入所述第二空腔内，所述定位环的外周面与所述第二空腔的内周面间隙配合。

4.如权利要求1所述的户外防水电机，其特征在于，所述定子组件包括定子铁芯和绕设在所述定子铁芯上的定子绕组，所述定子绕组和所述电容模块电连接；所述转子组件包括转子，所述转轴固定设置在所述转子中，所述转子基于所述转轴转动设置在所述定子铁芯中；

5.如权利要求1所述的户外防水电机，其特征在于，所述上盖的内顶部凸出成型有第一安装座，所述第一安装座基于第一通孔连通外界，所述第一安装座内由下往上依次嵌设有第一轴承、第一卡簧和所述骨架油封，所述转轴的头端依次穿过所述第一轴承、所述第一卡簧、所述骨架油封和所述第一通孔；

6.如权利要求1所述的户外防水电机，其特征在于，所述第一空腔和所述第二空腔之间的底座本体上开设有第二通孔。

7.如权利要求1所述的户外防水电机，其特征在于，所述第一空腔和所述第二空腔之间的底座本体上开设有矩形通孔，所述电容模块上凸出成型有三角形凸块，所述三角形凸块的顶端插设在所述矩形通孔中，所述电容模块远离所述三角形凸块的一侧与所述后盖相接。

8.如权利要求7所述的户外防水电机，其特征在于，所述三角形凸块的顶端成型有圆角。

9.如权利要求1所述的户外防水电机，其特征在于，所述底座与所述上盖相接的一侧成型有第一容纳槽，所述第一密封圈放置在所述第一容纳槽中，所述第一密封圈受所述上盖的挤压而弹性压缩；

10.如权利要求9所述的户外防水电机，其特征在于，所述第一密封圈的压缩量范围为30%~40%，所述第二密封圈的压缩量范围为30%~40%。
