一种基于BIPV技术供电的冷源系统的制作方法

本申请涉及bipv技术的领域，尤其是涉及一种基于bipv技术供电的冷源系统。

背景技术：

1、bipv技术即光伏建筑一体化技术，是将太阳能发电装置集成到建筑围护结构中的技术，其专用光伏组件可替代传统建材成为建筑的一部分，兼具发电、建材与美学三重功能。该技术通过光伏组件的光生伏打效应将太阳能转化为直流电，经逆变设备转为交流电后可满足建筑自身用电需求，多余电量还能并入电网，常见应用形式有光伏屋顶、光伏幕墙、光伏遮阳棚等，能让建筑从能源消耗体转变为能源生产者，有效降低对电网的依赖。

2、目前我国数据中心外部冷源系统以双路市电为核心供电方式，可通过自动切换开关保障供电稳定性，满足冷源系统持续运行需求，同时，对于部分外部冷源系统，还配备柴油发电机组作为关键后备电源，在市电中断时快速启动，为冷源系统等关键负载进行供电，部分冷源系统还采用多台机组并联的n+1冗余方式提升可靠性，此外还需配备ups不间断电源，避免供电切换间隙冷源系统中断运行。

3、近年来，随着数据中心制冷技术迅速发展，对于数据中心外部冷源系统的供电可靠性，柴油发电机和ups发挥了至关重要的作用，但是存在电耗高以及不环保等问题。随着国内对可再生能源的发展以及对环保的重视，传统的发电形式已经不适用于目前的情况，传统数据中心外部制冷系统供电痛点有：完全依赖市电和柴油发电机，碳排放量高、ac双路供电→冷水机组→精密空调的链式结构，能量转换效率仅78-82%、峰谷电价差异导致运营成本高，部分地区电费占opex的50%以上，资源浪费率高，存在改进空间。

技术实现思路

1、本实用新型的目的是：为了提升用于供给数据中心外部冷源系统工作的能源的利用率，本申请提供一种基于bipv技术供电的冷源系统。

2、为了实现上述目的，本申请提供的一种基于bipv技术供电的冷源系统采用如下的技术方案：

3、一种基于bipv技术供电的冷源系统，包括冷源外部框架、bipv光伏组件、混合逆变器、储能电池以及冷源电控箱；所述bipv光伏组件与所述冷源外部框架固定连接，所述bipv光伏组件的输出端与所述混合逆变器的直流输入端电连接，所述混合逆变器的储能端与所述储能电池电连接，所述混合逆变器的交流输入端与市电电连接，所述混合逆变器的负载输出端与所述冷源电控箱的输入端电连接，所述混合逆变器配置有并网和离网双模式控制模块。

4、优选的，所述bipv光伏组件包括若干块光伏板，所述冷源外部框架呈横纵交错设置有若干个与所述光伏板数量相同的安装位，若干块所述光伏板分别安装于所述安装位内。

5、优选的，所述冷源外部框架分隔形成第一安装室和第二安装室，所述混合逆变器、所述储能电池以及所述冷源电控箱依次设置于所述第一安装室内，所述第一安装室的容积小于所述第二安装室的容积，靠近所述第一安装室处的所述冷源外部框架设置有若干块扣合板，若干块所述扣合板与所述冷源外部框架固定连接。

6、优选的，所述冷源外部框架底部设置有横梁，所述横梁上开设有固定孔。

7、优选的，外部冷源系统设置于所述第二安装室内，外部冷源系统的盘管沿所述第二安装室延伸至所述第一安装室内，靠近所述第一安装室处的所述冷源外部框架顶部设置有导流安装部，所述导流安装部由靠近所述第二安装室的一端自远离所述第二安装室的一端倾斜，所述导流安装部上设置有光伏板。

8、优选的，所述混合逆变器设置有能源调度模块，所述能源调度模块与所述bipv光伏组件和市电电连接。

9、优选的，所述冷源电控箱内置双向切换开关与过载保护器，所述双向切换开关与所述混合逆变器的负载输出端电连接，所述过载保护器与所述双向切换开关电连接。

10、与现有技术相比，本实用新型提供了一种基于bipv技术供电的冷源系统，具备以下有益效果：

11、1.通过bipv光伏组件与冷源外部框架一体化连接，无需额外搭建光伏独立支撑建筑，同时直接利用冷源外部闲置空间实现光伏发电功能，达成“冷源功能与光伏功能”的空间复用；

12、2.依托并网和离网双模式控制模块与储能电池补充设计，市电正常时以并网模式实现光伏与市电协同供电，市电突发中断时无缝切换至离网模式，且切换过程中冷源电控箱保持不间断供电；若光伏发电电压不足，储能电池还能通过混合逆变器补充供电，从“模式切换”与“储能备份”双维度保障供电连续性，精准匹配数据中心对配套冷源设备的高可靠性需求；

13、3.通过混合逆变器的能源调度模块，优先控制bipv光伏组件输出的电能供给冷源电控箱，剩余电能为储能电池充电，盈余电能则并入市网，最大限度减少对市电的依赖；同时，光伏作为可再生能源替代化石能源发电，还能显著减少碳排放。

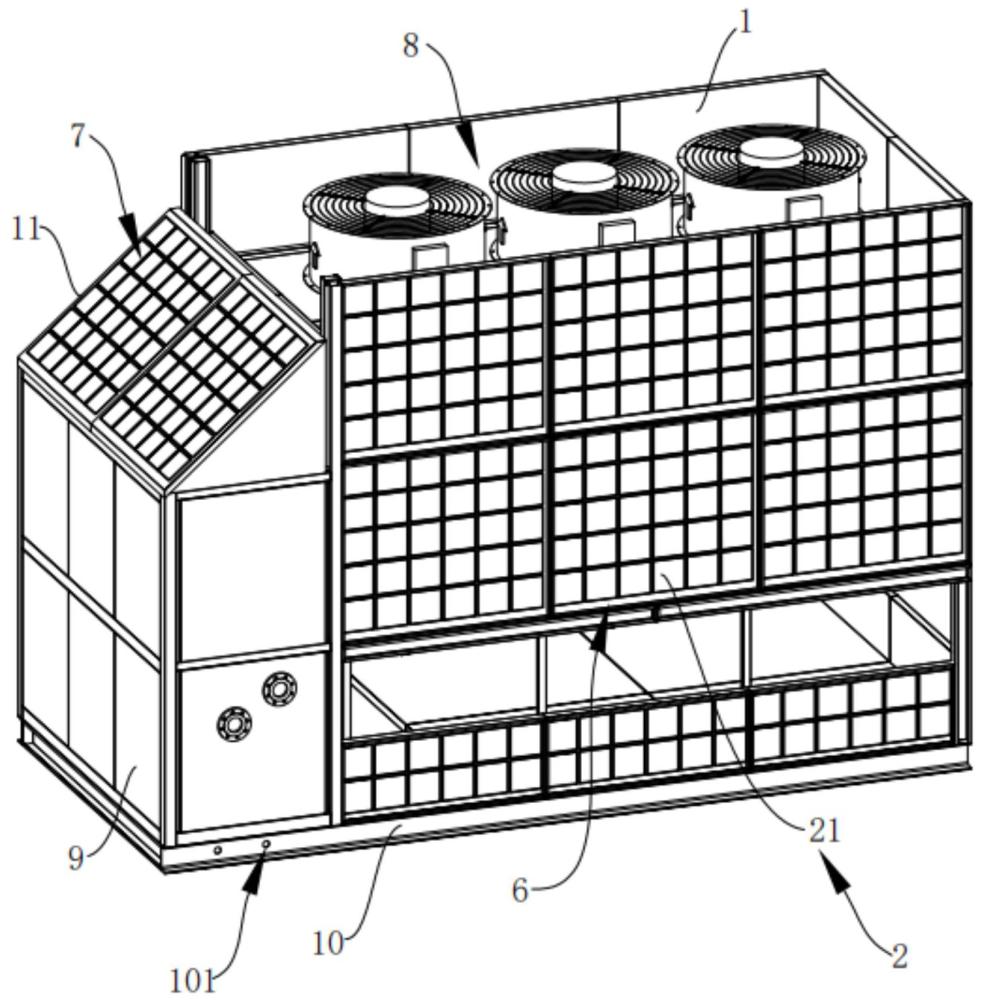

1.一种基于bipv技术供电的冷源系统，其特征在于：包括冷源外部框架(1)、bipv光伏组件(2)、混合逆变器(3)、储能电池(4)以及冷源电控箱(5)；所述bipv光伏组件(2)与所述冷源外部框架(1)固定连接，所述bipv光伏组件(2)的输出端与所述混合逆变器(3)的直流输入端电连接，所述混合逆变器(3)的储能端与所述储能电池(4)电连接，所述混合逆变器(3)的交流输入端与市电电连接，所述混合逆变器(3)的负载输出端与所述冷源电控箱(5)的输入端电连接，所述混合逆变器(3)配置有并网和离网双模式控制模块。

2.根据权利要求1所述的一种基于bipv技术供电的冷源系统，其特征在于：所述bipv光伏组件(2)包括若干块光伏板(21)，所述冷源外部框架(1)呈横纵交错设置有若干个与所述光伏板(21)数量相同的安装位(6)，若干块所述光伏板(21)分别安装于所述安装位(6)内。

3.根据权利要求2所述的一种基于bipv技术供电的冷源系统，其特征在于：所述冷源外部框架(1)分隔形成第一安装室(7)和第二安装室(8)，所述混合逆变器(3)、所述储能电池(4)以及所述冷源电控箱(5)依次设置于所述第一安装室(7)内，所述第一安装室(7)的容积小于所述第二安装室(8)的容积，靠近所述第一安装室(7)处的所述冷源外部框架(1)设置有若干块扣合板(9)，若干块所述扣合板(9)与所述冷源外部框架(1)固定连接。

4.根据权利要求3所述的一种基于bipv技术供电的冷源系统，其特征在于：所述冷源外部框架(1)底部设置有横梁(10)，所述横梁(10)上开设有固定孔(101)。

5.根据权利要求4所述的一种基于bipv技术供电的冷源系统，其特征在于：外部冷源系统设置于所述第二安装室(8)内，外部冷源系统的盘管沿所述第二安装室(8)延伸至所述第一安装室(7)内，靠近所述第一安装室(7)处的所述冷源外部框架(1)顶部设置有导流安装部(11)，所述导流安装部(11)由靠近所述第二安装室(8)的一端自远离所述第二安装室(8)的一端倾斜，所述导流安装部(11)上设置有光伏板(21)。

6.根据权利要求2所述的一种基于bipv技术供电的冷源系统，其特征在于：所述混合逆变器(3)设置有能源调度模块(12)，所述能源调度模块(12)与所述bipv光伏组件(2)和市电电连接。

7.根据权利要求6所述的一种基于bipv技术供电的冷源系统，其特征在于：所述冷源电控箱(5)内置双向切换开关(13)与过载保护器(14)，所述双向切换开关(13)与所述混合逆变器(3)的负载输出端电连接，所述过载保护器(14)与所述双向切换开关(13)电连接。
