一种改性聚乙烯膜生产用废料回收装置的制作方法

本技术涉及回收利用领域，尤其涉及一种改性聚乙烯膜生产用废料回收装置。

背景技术：

1、该改性聚乙烯膜生产用废料回收装置主要用于收集和处理生产过程中产生的废膜边角料、破损膜等，在改性聚乙烯膜的生产线末端、质检环节等场景中应用广泛，可通过切割、压实等方式减少废料体积，便于后续运输和再加工，降低原材料浪费，提升生产的经济性和环保性。

2、针对该回收装置的改进，已有技术通过优化切割刀片的排布方式，采用交错式排列替代平行排列，提高切割效率，同时改进废料输送通道的倾斜角度，调整通道内壁的光滑度以减少废料输送阻力，还有增强装置壳体的密封结构，通过增加橡胶密封圈的厚度提升防尘效果。

3、该回收装置的缺陷主要体现在对柔软废料的处理能力不足，由于改性聚乙烯膜废料质地柔软，在切割过程中易缠绕在刀片上，随着缠绕量增加会导致刀片转动受阻，最终造成机械卡死，而人工清理缠绕在锋利刀片上的废料时，操作人员极易被刀刃划伤，缺乏有效的防护结构来避免此类风险，使得操作人员的安全难以得到保障。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种改性聚乙烯膜生产用废料回收装置，旨在解决现有技术中因为材料柔软导致容易缠绕刀具，在工作人员清理刀具时有很大的安全隐患的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种改性聚乙烯膜生产用废料回收装置，包括操作台，所述操作台顶部设置有刀片伸缩机构和滚轴抬升机构，所述刀片伸缩机构包括刀片滚轴支架，所述刀片滚轴支架顶部固定连接有废料粉碎盒，所述废料粉碎盒外壁滑动连接有刀片滚轴抬升板，所述刀片滚轴抬升板外壁转动连接有粉碎外轴，所述粉碎外轴内壁转动连接有伸缩控制杆，所述伸缩控制杆外壁固定连接有齿轮，所述齿轮外壁啮合连接有齿条，所述齿条外壁固定连接有粉碎刀片。

3、作为上述技术方案的进一步描述：

4、所述刀片伸缩机构还包括电推杆，所述刀片伸缩机构还包括出料滑道，所述出料滑道开设在刀片滚轴支架外壁。

5、作为上述技术方案的进一步描述：

6、所述滚轴抬升机构包括电机支架，所述电机支架底端与操作台顶端固定连接，所述电机支架外壁滑动连接有电机滑块，所述电机滑块顶端固定连接有粉碎机电机，所述粉碎机电机输出端固定连接有粉碎轴驱动轴。

7、作为上述技术方案的进一步描述：

8、所述滚轴抬升机构还包括螺杆固定块，所述螺杆固定块外壁与电机支架外壁固定连接，所述螺杆固定块内壁螺纹连接有固定螺杆，所述螺杆固定块外壁通过固定螺杆与电机滑块可拆卸连接。

9、作为上述技术方案的进一步描述：

10、所述滚轴抬升机构还包括粉碎轴插槽，所述粉碎轴插槽开设在粉碎外轴靠近粉碎机电机一端，所述粉碎轴驱动轴外壁与粉碎轴插槽内表面滑动连接。

11、作为上述技术方案的进一步描述：

12、所述滚轴抬升机构还包括螺纹杆电机，所述螺纹杆电机外壁与刀片滚轴支架内壁固定连接，所述螺纹杆电机输出端固定连接有抬升螺纹杆，所述抬升螺纹杆外壁与刀片滚轴抬升板通过螺纹套螺纹连接，所述刀片滚轴抬升板内壁滑动连接有抬升导向杆，所述抬升导向杆底端与刀片滚轴支架固定连接。

13、作为上述技术方案的进一步描述：

14、述操作台顶端固定连接有清洗传送带。

15、作为上述技术方案的进一步描述：

16、所述操作台顶端固定连接有融化出料盒，所述操作台顶端开设有产物收集槽，所述产物收集槽开设位置与融化出料盒出料口相适配。

17、本实用新型具有如下有益效果：

18、1、本实用新型中，通过设置刀片伸缩机构，伸缩控制杆能在需要的时候收回刀片，可有效避免柔软的废料缠绕在刀片上，防止因缠绕过多导致机械卡死，保障装置持续稳定运行，同时避免操作人员接触锋利刀片，大幅降低被划伤的风险，提升操作过程的安全性。

19、2、本实用新型中，通过设置滚轴抬升机构，将刀片等部件抬升起来后，能为清理和更换工作提供充足空间，让操作人员更便捷地处理缠绕物或更换刀片，无需深入装置内部狭窄区域，简化了维护流程，降低了人员安全等风险，缩短了停机维护时间，提高了装置的维护效率和整体使用寿命。

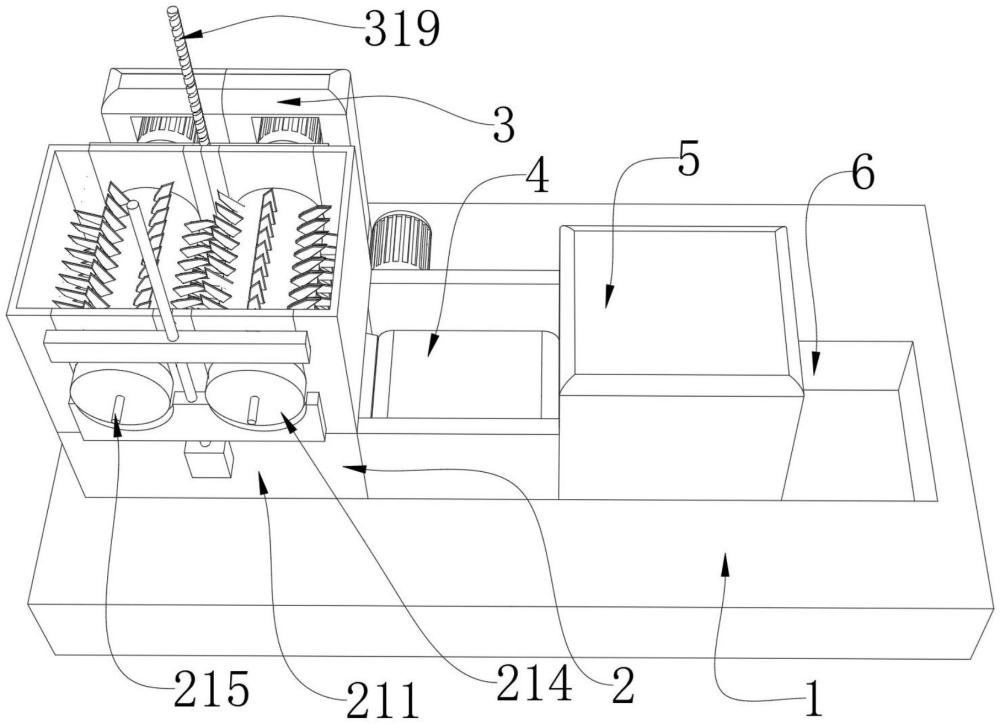

1.一种改性聚乙烯膜生产用废料回收装置，包括操作台（1），其特征在于：所述操作台（1）顶部设置有刀片伸缩机构（2）和滚轴抬升机构（3）；

2.根据权利要求1所述的一种改性聚乙烯膜生产用废料回收装置，其特征在于：所述刀片伸缩机构（2）还包括出料滑道（219），所述出料滑道（219）开设在刀片滚轴支架（211）外壁。

3.根据权利要求1所述的一种改性聚乙烯膜生产用废料回收装置，其特征在于：所述滚轴抬升机构（3）包括电机支架（311），所述电机支架（311）底端与操作台（1）顶端固定连接，所述电机支架（311）外壁滑动连接有电机滑块（312），所述电机滑块（312）顶端固定连接有粉碎机电机（313），所述粉碎机电机（313）输出端固定连接有粉碎轴驱动轴（316）。

4.根据权利要求3所述的一种改性聚乙烯膜生产用废料回收装置，其特征在于：所述滚轴抬升机构（3）还包括螺杆固定块（314），所述螺杆固定块（314）外壁与电机支架（311）外壁固定连接，所述螺杆固定块（314）内壁螺纹连接有固定螺杆（315），所述螺杆固定块（314）外壁通过固定螺杆（315）与电机滑块（312）可拆卸连接。

5.根据权利要求3所述的一种改性聚乙烯膜生产用废料回收装置，其特征在于：所述滚轴抬升机构（3）还包括粉碎轴插槽（317），所述粉碎轴插槽（317）开设在粉碎外轴（214）靠近粉碎机电机（313）一端，所述粉碎轴驱动轴（316）外壁与粉碎轴插槽（317）内表面滑动连接。

6.根据权利要求1所述的一种改性聚乙烯膜生产用废料回收装置，其特征在于：所述滚轴抬升机构（3）还包括螺纹杆电机（318），所述螺纹杆电机（318）外壁与刀片滚轴支架（211）内壁固定连接，所述螺纹杆电机（318）输出端固定连接有抬升螺纹杆（319），所述抬升螺纹杆（319）外壁与刀片滚轴抬升板（213）通过螺纹套螺纹连接，所述刀片滚轴抬升板（213）内壁滑动连接有抬升导向杆（320），所述抬升导向杆（320）底端与刀片滚轴支架（211）固定连接。

7.根据权利要求1所述的一种改性聚乙烯膜生产用废料回收装置，其特征在于：所述操作台（1）顶端固定连接有清洗传送带（4）。

8.根据权利要求7所述的一种改性聚乙烯膜生产用废料回收装置，其特征在于：所述操作台（1）顶端固定连接有融化出料盒（5），所述操作台（1）顶端开设有产物收集槽（6），所述产物收集槽（6）开设位置与融化出料盒（5）出料口相适配。
