一种PP复合片材无胶复合文件夹的层压成型设备的制作方法

本技术涉及层压成型设备，具体为一种pp复合片材无胶复合文件夹的层压成型设备。

背景技术：

1、pp复合文件夹因具备轻便、耐磨、耐化学腐蚀等优点，广泛应用于办公、档案存储等领域。在pp复合文件夹生产过程中，层压成型是关键工序，其需将多层pp基材（如pp薄膜、pp发泡层等）通过加热、加压复合为一体，形成具备特定厚度与强度的文件夹基材。

2、现有pp复合文件夹层压成型设备中，多层pp基材放卷后直接进行加热和层压，而多层pp基材放卷时易出现张力不均，加热后的片材容易因上料时张力变化而被拉伸，从而影响层压效果，用于加热片材装置所散发出的热量不能进行回收利用，造成浪费，层压后冷却机构多为单一风冷或水冷，冷却效率低，冷却不均匀，易导致基材收缩变形，进一步降低产品合格率。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种pp复合片材无胶复合文件夹的层压成型设备，解决了背景技术中所提出的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种pp复合片材无胶复合文件夹的层压成型设备，包括底座，所述底座的上表面一侧固定安装有侧架，所述侧架的一侧依次安装有多组用于输送pp复合片材的上料机构，所述侧架的外表面安装有与上料机构相配合的加热机构，所述加热机构的外部安装有与上料机构相配合的余热利用机构，所述侧架的外表面安装有用于层压pp复合片材的压合机构，所述侧架外表面安装有冷却机构，所述底座的上表面一侧安装有操作台；

3、所述上料机构包括对称设置的两个上料辊，两个所述上料辊均通过轴承与侧架转动连接。

4、优选的，所述加热机构包括对称设置的两个加热辊，两个所述加热辊均通过轴承与侧架转动连接，所述加热辊的内部安装有电加热丝，电加热丝通过旋转接头与外界电源连接，便于产生热量，从而对片材进行加热。

5、优选的，所述余热利用机构包括位于加热辊外侧的保温箱，所述保温箱的一侧与侧架固定连接，所述保温箱的内部贯穿固定连接有第一换热管，所述侧架的外表面一侧固定安装有离心风机，所述上料辊的内部贯穿转动连接有第二换热管，所述第一换热管和第二换热管的一端通过软管分别与离心风机的进风端和出风端相连通，方便对多余的热量进行回收利用，实现余热利用，且可以一定程度上提高加工效果。

6、优选的，所述压合机构包括对称设置的两个压辊，两个所述压辊均通过轴承与侧架转动连接，便于对片材进行层压。

7、优选的，所述冷却机构包括对称设置的两个冷却辊，两个所述冷却辊均通过轴承与侧架转动连接，所述冷却辊的两端均固定安装有旋转接头，旋转接头与外界冷却设备连接，从而可以实现对层压后的产品进行冷却。

8、优选的，所述侧架的外表面一侧对称固定连接有两个横管，所述横管的外表面依次倾斜固定安装有多个喷嘴，所述底座的上表面固定安装有与横管相配合的吹风机，所述侧架的外表面安装有防护箱，所述防护箱的外表面开设有开口，且所述防护箱的前侧通过合页转动连接有箱门，方便对产品进行风冷，进一步提高冷却定型效果。

9、优选的，所述上料辊、加热辊、压辊和冷却辊均为外置电机驱动，方便驱动各个机构中的辊转动。

10、本实用新型提供了一种pp复合片材无胶复合文件夹的层压成型设备。具备以下有益效果：

11、该一种pp复合片材无胶复合文件夹的层压成型设备，通过设置的上料机构，可以使得片材匀速上料，不会因为片材放卷时张力变化而影响后续片材的加工，可以提高片材层压效果，并且通过设置的加热机构和余热利用机构，可以将加热机构中溢出的余热输送至上料辊处并对上料辊进行加热，可以对片材进行预加热，提高片材进入加热辊前的温度，减少加热辊对片材的温差加热负荷，降低电热管的加热功率消耗，同时避免基材因温差过大导致的热应力变形，通过设置的冷却机构可以对产品一次进行水冷和风冷，实现复合冷却，实现基材的快速均匀冷却，有效减少基材收缩变形。

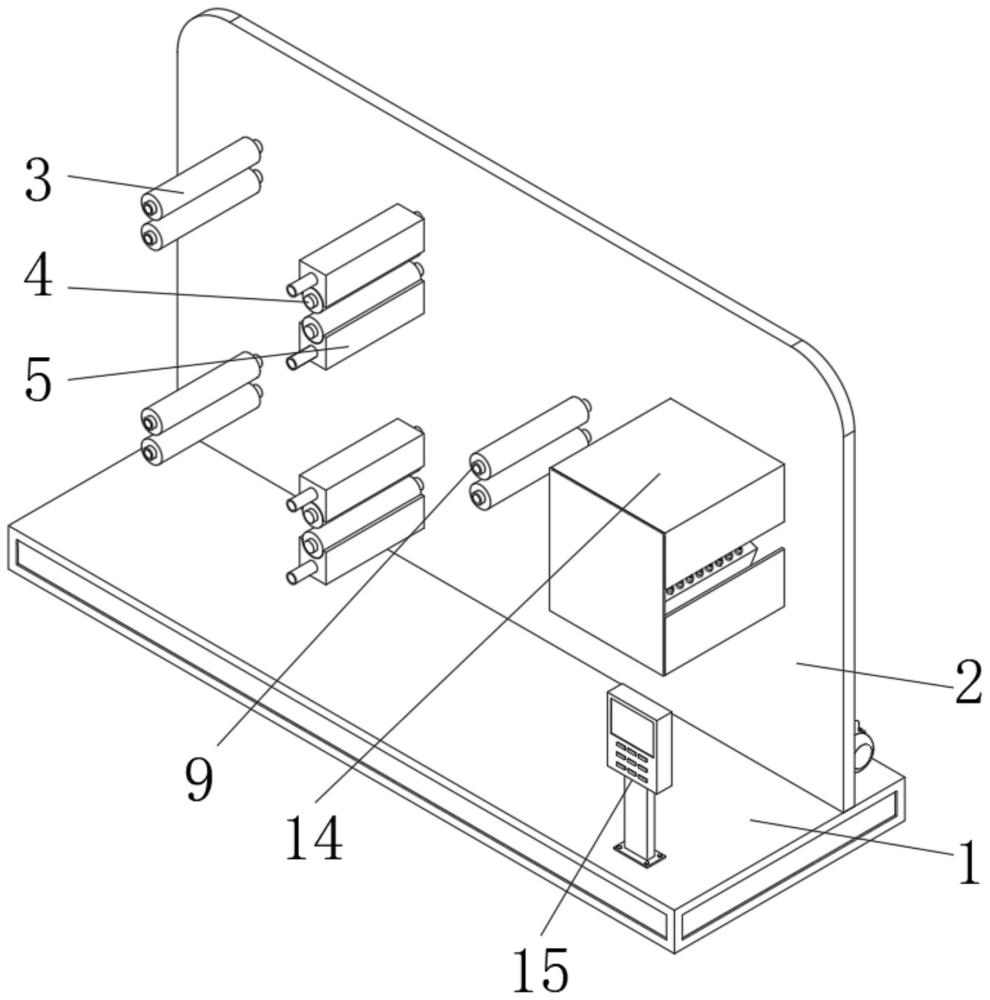

1.一种pp复合片材无胶复合文件夹的层压成型设备，包括底座（1），其特征在于：所述底座（1）的上表面一侧固定安装有侧架（2），所述侧架（2）的一侧依次安装有多组用于输送pp复合片材的上料机构，所述侧架（2）的外表面安装有与上料机构相配合的加热机构，所述加热机构的外部安装有与上料机构相配合的余热利用机构，所述侧架（2）的外表面安装有用于层压pp复合片材的压合机构，所述侧架（2）外表面安装有冷却机构，所述底座（1）的上表面一侧安装有操作台（15）；

2.根据权利要求1所述一种pp复合片材无胶复合文件夹的层压成型设备，其特征在于：所述加热机构包括对称设置的两个加热辊（4），两个所述加热辊（4）均通过轴承与侧架（2）转动连接，所述加热辊（4）的内部安装有电加热丝。

3.根据权利要求1所述一种pp复合片材无胶复合文件夹的层压成型设备，其特征在于：所述余热利用机构包括位于加热辊（4）外侧的保温箱（5），所述保温箱（5）的一侧与侧架（2）固定连接，所述保温箱（5）的内部贯穿固定连接有第一换热管（6），所述侧架（2）的外表面一侧固定安装有离心风机（7），所述上料辊（3）的内部贯穿转动连接有第二换热管（8），所述第一换热管（6）和第二换热管（8）的一端通过软管分别与离心风机（7）的进风端和出风端相连通。

4.根据权利要求2所述一种pp复合片材无胶复合文件夹的层压成型设备，其特征在于：所述压合机构包括对称设置的两个压辊（9），两个所述压辊（9）均通过轴承与侧架（2）转动连接。

5.根据权利要求4所述一种pp复合片材无胶复合文件夹的层压成型设备，其特征在于：所述冷却机构包括对称设置的两个冷却辊（10），两个所述冷却辊（10）均通过轴承与侧架（2）转动连接，所述冷却辊（10）的两端均固定安装有旋转接头。

6.根据权利要求5所述一种pp复合片材无胶复合文件夹的层压成型设备，其特征在于：所述侧架（2）的外表面一侧对称固定连接有两个横管（11），所述横管（11）的外表面依次倾斜固定安装有多个喷嘴（12），所述底座（1）的上表面固定安装有与横管（11）相配合的吹风机（13），所述侧架（2）的外表面安装有防护箱（14），所述防护箱（14）的外表面开设有开口，且所述防护箱（14）的前侧通过合页转动连接有箱门。

7.根据权利要求5所述一种pp复合片材无胶复合文件夹的层压成型设备，其特征在于：所述上料辊（3）、加热辊（4）、压辊（9）和冷却辊（10）均为外置电机驱动。
