一种喷涂机构的制作方法

本技术属于喷涂，具体涉及一种喷涂机构。

背景技术：

1、在汽车零部件、精密结构件等制造领域，对产品表面进行均匀、高效喷涂是保证其外观质量、防腐性能及后续装配可靠性的关键工序。传统喷涂工艺多采用手持喷枪或单点固定喷嘴对工件逐区域喷涂，存在喷涂效率低、涂层厚度不均、人工干预多、一致性差等问题，尤其对于结构复杂、具有多孔位或异形曲面的支架类零件，更难以实现一次性全覆盖喷涂。

2、此外，在喷涂完成后，工件表面常残留过量漆雾或微小液滴，若未及时清除，易在固化过程中形成流挂、颗粒或污渍，影响产品良率。现有技术中虽有部分设备在喷涂后引入吹气清洁步骤，但通常采用独立的吹气装置，需额外定位、分步操作，不仅延长节拍时间，还可能因吹气位置与喷涂区域不匹配而导致清洁效果不佳，甚至造成漆面扰动或二次污染。

技术实现思路

1、本实用新型目的在于解决现有技术中存在的上述技术问题，提供一种喷涂机构，结构设计巧妙合理，通过将吹气组件环绕设置在主喷嘴组件周围，并与固定支架及主喷嘴组件形成一体化固定连接，实现了喷涂与吹扫功能的高度集成，喷涂结束后，吹气组件可立即启动，极大提升了生产效率和工序连贯性，固定支架为喷嘴和吹气组件提供了稳固安装基础，将固定支架与机器人末端连接，适用于自动化生产线的高节拍作业，显著提高了喷涂效率、工艺一致性和维护便捷性。

2、为了解决上述技术问题，本实用新型采用如下技术方案：

3、一种喷涂机构，包括固定支架、主喷嘴组件和吹气组件，固定支架与机器人末端连接，主喷嘴组件固定设置在固定支架上，吹气组件环绕设置在主喷嘴组件的周围，吹气组件与固定支架、喷嘴组件固定连接。

4、进一步，主喷嘴组件的两侧设置有辅助喷嘴组件，辅助喷嘴组件包括辅助喷涂条板和辅助喷涂嘴，辅助喷涂嘴安装在辅助喷涂条板上，辅助喷嘴组件的设计扩大了喷涂的覆盖范围，减少喷涂死角，提高喷涂效果和喷涂质量，使得喷涂作业更加均匀全面，满足了大面积或复杂表面的喷涂需求。

5、进一步，辅助喷涂条板通过连接板与吹气组件固定连接，连接板与辅助喷涂条板、吹气组件之间通过螺钉固定，保证连接牢固性和稳固性，且螺钉固定也方便实际的拆卸维护，提高整体结构可靠性。

6、进一步，主喷嘴组件包括喷涂主架、主喷涂条板和主喷涂嘴，喷涂主架和主喷涂条板上均安装有主喷涂嘴，喷涂主架、主喷涂条板均与固定支架固定连接，喷涂主架和主喷涂条板上均设置有外接入口，喷涂主架上设置了多个主喷涂条板，喷涂主架上的多个主喷涂条板的对应端之间固定连接，形成一个喷涂主架，在设置喷涂主架的同时，在喷涂主架下方还设置了多根独立的主喷涂条板，喷涂主架和主喷涂条板上均设置了若干主喷涂嘴，形成多角度、多点位的喷涂阵列，能够从多方向同时对工件进行高效、均匀的喷涂，外接入口的设计可以便于涂料的供给，方便与外部管路之间的连接。

7、进一步，喷涂主架的两端通过连接支架一与吹气组件固定连接，连接支架一将喷涂主架与吹气组件稳固连接，确保整体结构稳定性和牢固性，有利于提高喷涂精度和吹气效果的一致性，连接支架一与喷涂主架、吹气组件之间采用螺钉固定，保证连接强度，且也便于实际的拆装维护。

8、进一步，固定支架顶部设置有工装固定板，工装固定板上设置有固定孔和定位槽孔，工装固定板可以实现整个机构与机器人末端或其他设备之间的连接，固定孔和定位槽孔的设计方便安装定位过程，提高安装效率和准确性。

9、进一步，固定支架上设置有连接支杆，连接支杆的两端均设置有连接孔，连接支杆及两端连接孔的设计为机构提供了良好的扩展性，使得喷涂机构能够方便地与其他部件或设备进行连接，连接孔的设置提供了标准化的连接方式，简化了安装流程，同时也便于根据实际需求进行调整和扩展。

10、进一步，吹气组件由若干吹气模块合围连接形成，吹气模块包括吹气安装座和吹气管，吹气安装座上设置有吹气管安装口和吹气接入口，吹气管安装在吹气管安装口上，吹气接入口安装有吹气接头，吹气接头连接气源，模块化地吹气组件可以根据实际需求进行组装和调整，提高喷涂机构的适应性和灵活性，同时便于单个模块的维护更换，大大降低了维护成本和使用灵活性，吹气管和吹气接头的标准化设计确保了气源连接的便捷性和密封性，从而保证了吹气效果的稳定性和可靠性，有助于提升喷涂质量。

11、进一步，相邻两个吹气模块上的吹气安装座的对应端之间通过连接支架二固定连接，通过连接支架二将相邻的吹气模块稳固连接，增强了吹气组件的整体结构强度和结构稳定性，确保了吹气过程中各模块之间的相对位置稳定，防止在长期使用中产生变形或位移，有利于提高吹气效果的均匀性和一致性，从而提升喷涂质量和效率，连接支架二与吹气安装座之间采用螺钉固定，连接牢固，也方便拆卸维护。

12、本实用新型由于采用了上述技术方案，具有以下有益效果：

13、本实用新型结构设计巧妙合理，通过将吹气组件环绕设置在主喷嘴组件周围，并与固定支架及主喷嘴组件形成一体化固定连接，实现了喷涂与吹扫功能的高度集成，喷涂结束后，吹气组件可立即启动，极大提升了生产效率和工序连贯性，固定支架为喷嘴和吹气组件提供了稳固安装基础，将固定支架与机器人末端连接，适用于自动化生产线的高节拍作业，显著提高了喷涂效率、工艺一致性和维护便捷性。

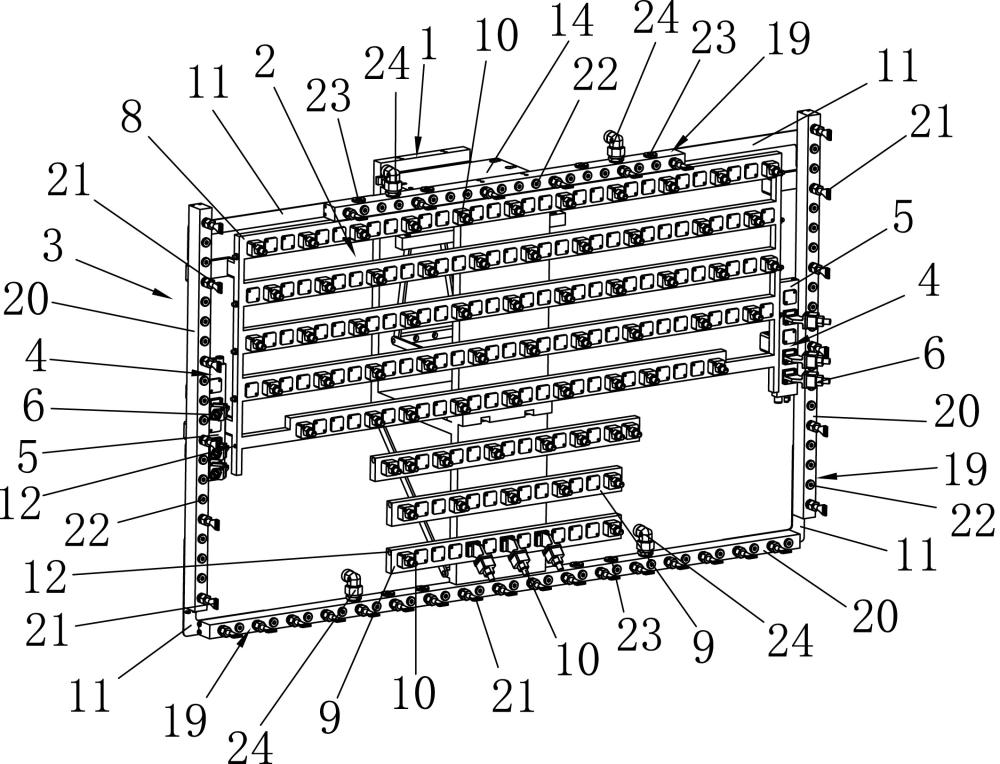

1.一种喷涂机构，其特征在于，包括：

2.根据权利要求1所述的一种喷涂机构，其特征在于：所述主喷嘴组件的两侧设置有辅助喷嘴组件，所述辅助喷嘴组件包括辅助喷涂条板和辅助喷涂嘴，所述辅助喷涂嘴安装在所述辅助喷涂条板上。

3.根据权利要求2所述的一种喷涂机构，其特征在于：所述辅助喷涂条板通过连接板与所述吹气组件固定连接。

4.根据权利要求1所述的一种喷涂机构，其特征在于：所述主喷嘴组件包括喷涂主架、主喷涂条板和主喷涂嘴，所述喷涂主架和所述主喷涂条板上均安装有所述主喷涂嘴，所述喷涂主架、所述主喷涂条板均与所述固定支架固定连接，所述喷涂主架和所述主喷涂条板上均设置有外接入口。

5.根据权利要求4所述的一种喷涂机构，其特征在于：所述喷涂主架的两端通过连接支架一与所述吹气组件固定连接。

6.根据权利要求1所述的一种喷涂机构，其特征在于：所述固定支架顶部设置有工装固定板，所述工装固定板上设置有固定孔和定位槽孔。

7.根据权利要求1所述的一种喷涂机构，其特征在于：所述固定支架上设置有连接支杆，所述连接支杆的两端均设置有连接孔。

8.根据权利要求1所述的一种喷涂机构，其特征在于：所述吹气组件由若干吹气模块合围连接形成，所述吹气模块包括吹气安装座和吹气管，所述吹气安装座上设置有吹气管安装口和吹气接入口，所述吹气管安装在所述吹气管安装口上，所述吹气接入口安装有吹气接头，所述吹气接头连接气源。

9.根据权利要求8所述的一种喷涂机构，其特征在于：相邻两个所述吹气模块上的所述吹气安装座的对应端之间通过连接支架二固定连接。
