一种电解液真空泵尾气的简易处理装置的制作方法

本技术涉及锂离子电池，具体涉及一种电解液真空泵尾气的简易处理装置。

背景技术：

1、锂电池行业电解液真空泵尾气包括挥发的电解液和真空泵油，其主要成分为锂电池行业电解液真空泵尾气包括挥发的电解液和真空泵油，其主要成分为碳酸二甲酯、碳酸二乙酯、碳酸甲乙酯、碳酸丙烯酯等，少量六氟磷酸锂及其分解产生的氟化氢、五氟化磷等含氟气体，以及少量真空泵油等，成分复杂、粘稠且具有一定的腐蚀性。锂电池行业电解液真空泵尾气的处理工艺较少，仅有的处理方式也较为复杂且成本较高，例如碱洗法、吸附法、冷凝法、氧化燃烧法、生物法等及其组合工艺等，而且对于有一定规模的老厂区而言，气体污染源大多比较分散，集中处理难度大、处理成本高、运行维护难，而且还存在用地紧张的问题。

技术实现思路

1、本实用新型要解决的技术问题是提供一种电解液真空泵尾气的简易处理装置，以酸性吸附作用为主，采用垂直结构，利用重力以及材料阻力，将尾气携带的油状液体在固定区域收集，以便气液分离，同时采用垂直结构还可减少装置的占地面积。

2、为解决上述技术问题，本实用新型所采用的技术方案为：一种电解液真空泵尾气的简易处理装置，包括设备主体和排风机构，设备主体内设置有积液区、除雾区、过滤区、酸性吸附区和活性炭吸附区，积液区内设置有积液容器，除雾区内设置有除雾器，过滤区内填充有过滤棉，酸性吸附区内填充有酸性吸附剂，活性炭吸附区内填充有块状活性炭，积液区、除雾区、过滤区、酸性吸附区和活性炭吸附区顺次相通并形成尾气流动通道，设备主体上设置有进风管道，进风管道的出风端设置在积液区，进风管道的进风端设置在真空泵的尾气排放处，排风机构的进风端与活性炭吸附区相通，真空泵的尾气被排风机构引入设备主体内并且沿尾气流动通道处理后排放。

3、作为可选的技术方案，积液区、除雾区、过滤区、酸性吸附区和活性炭吸附区由下至上依次分布。

4、作为可选的技术方案，除雾器为pp丝网除雾器填充物，过滤棉为合成纤维过滤棉，酸性吸附剂为柱状sdg酸性吸附剂，活性炭为块状蜂窝活性炭。

5、作为可选的技术方案，积液容器设置有进液口和放液口。

6、作为可选的技术方案，设备主体内设置有处理腔，处理腔贯穿设备主体的侧端面并与外部相通，处理腔内由下至上分布设置有若干个分隔网，各分隔网将处理腔分隔为若干个分隔区，分别为积液区、除雾区、过滤区、酸性吸附区和活性炭吸附区，各分隔区内设置有抽屉盒，抽屉盒的底板设置有网孔。

7、作为可选的技术方案，酸性吸附区内在抽屉盒的下方设置有过滤棉层。

8、作为可选的技术方案，设备主体为pp材质。

9、与现有技术相比本实用新型具有的有益效果有：1、本实用新型的装置采用垂直结构，尾气在处理过程中，因重力和各分隔区内材料的阻力作用，尾气携带的油状液体等杂质会在指定的分隔区内被收集，便于气液分离，同时又能保证后续分隔区内材料的净化处理能力；2、垂直结构的设计使装置相对占地面积较小，可有效节约空间；3、装置采用干式sdg酸性吸附剂和pp材质的设备主体搭配使用，可有效对抗尾气的腐蚀作用。

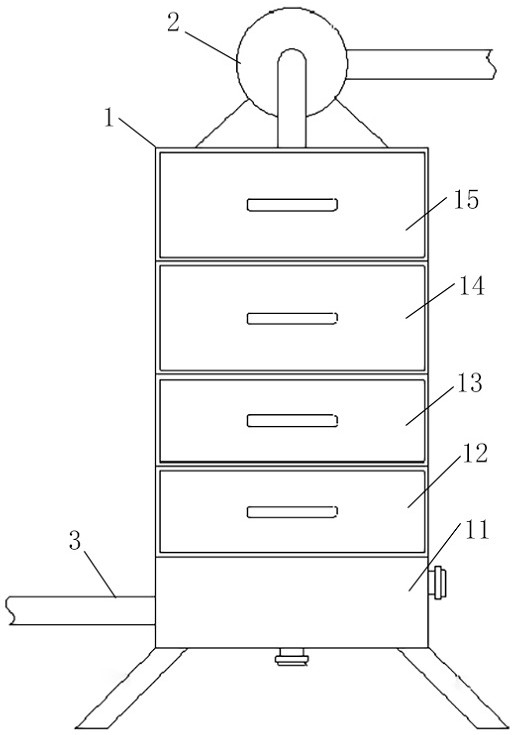

1.一种电解液真空泵尾气的简易处理装置，其特征在于：包括设备主体（1）和排风机构（2），设备主体（1）内设置有积液区（11）、除雾区（12）、过滤区（13）、酸性吸附区（14）和活性炭吸附区（15），积液区（11）内设置有积液容器，除雾区（12）内设置有除雾器，过滤区（13）内填充有过滤棉，酸性吸附区（14）内填充有酸性吸附剂，活性炭吸附区（15）内填充有块状活性炭，积液区（11）、除雾区（12）、过滤区（13）、酸性吸附区（14）和活性炭吸附区（15）顺次相通并形成尾气流动通道，设备主体（1）上设置有进风管道（3），进风管道（3）的出风端设置在积液区（11），进风管道（3）的进风端设置在真空泵的尾气排放处，排风机构（2）的进风端与活性炭吸附区（15）相通，真空泵的尾气被排风机构（2）引入设备主体（1）内并且沿尾气流动通道处理后排放。

2.根据权利要求1所述的一种电解液真空泵尾气的简易处理装置，其特征在于：积液区（11）、除雾区（12）、过滤区（13）、酸性吸附区（14）和活性炭吸附区（15）由下至上依次分布。

3.根据权利要求2所述的一种电解液真空泵尾气的简易处理装置，其特征在于：除雾器为pp丝网除雾器填充物，过滤棉为合成纤维过滤棉，酸性吸附剂为柱状sdg酸性吸附剂，活性炭为块状蜂窝活性炭。

4.根据权利要求2所述的一种电解液真空泵尾气的简易处理装置，其特征在于：积液容器设置有进液口和放液口。

5.根据权利要求2-4任一所述的一种电解液真空泵尾气的简易处理装置，其特征在于：设备主体（1）内设置有处理腔，处理腔贯穿设备主体（1）的侧端面并与外部相通，处理腔内由下至上分布设置有若干个分隔网，各分隔网将处理腔分隔为若干个分隔区，分别为积液区（11）、除雾区（12）、过滤区（13）、酸性吸附区（14）和活性炭吸附区（15），各分隔区内设置有抽屉盒，抽屉盒的底板设置有网孔。

6.根据权利要求5所述的一种电解液真空泵尾气的简易处理装置，其特征在于：酸性吸附区（14）内在抽屉盒的下方设置有过滤棉层。

7.根据权利要求5所述的一种电解液真空泵尾气的简易处理装置，其特征在于：设备主体（1）为pp材质。
