一种门诊小便样本收集设备的制作方法

本发明属于医疗检验设备，具体涉及一种门诊小便样本收集设备。

背景技术：

1、尿液检验是临床诊断与健康筛查中最基础的常规检测项目之一，其检测结果的准确性与标本采集、转运、前处理等分析前环节的质量控制密切相关。在门诊检验场景下，通常需要将多支含有尿液样本的试管集中装载于样本管架中，由护工批量转运至检验科，再经由自动化分析仪完成干化学及有形成分检测。

2、目前门诊普遍使用的样本管架主要分为两类，均存在显著的技术缺陷与使用痛点。传统一体式试管架采用固定孔位配合弹性卡爪的结构，各管位相互独立，操作者需对每支试管逐一进行插入、压紧和拔出操作，在日均数百份样本的高通量场景下操作繁琐、效率低下，且长期使用后弹性卡爪易发生疲劳变形导致夹持力衰减，试管在转运过程中易松脱或倾斜。此外，不同厂家生产的尿沉渣管外径存在差异，固定尺寸的孔位无法兼容适配，需要配备多种规格的管架，增加了耗材管理成本。

3、美国专利us6123205a公开了一种样本管架，该管架通过从管腔底部向上延伸的片簧臂配合后壁的v形定位部，实现了对不同直径试管的弹性夹持和三点定心，片簧臂与试管侧壁之间为点接触，在保证夹持稳定性的前提下减小了插拔阻力。然而，在申请人看来，该现有技术仍存在以下技术改进空间：各管位的片簧臂彼此独立、相互之间缺乏联动关系，每支试管需分别独立完成插拔操作，无法实现批量同步装卸；片簧臂在解锁后无任何限位结构，其自由端在弹性恢复过程中可能因惯性而过度弹出，存在塑性变形风险；片簧臂对试管的夹持力仅依赖于片簧自身的弹性变形维持，长期使用后材料疲劳将导致夹持力逐渐衰减，影响转运稳定性。

技术实现思路

1、本申请的目的在于提供一种门诊小便样本收集设备，旨在解决现有样本管架各管位独立操作无法批量装卸、片簧臂解锁后无弹出限位导致易疲劳失效、以及夹持力依赖片簧弹性维持导致长期使用后稳定性下降的技术问题。

2、本发明为实现上述目的所采取的技术方案为：

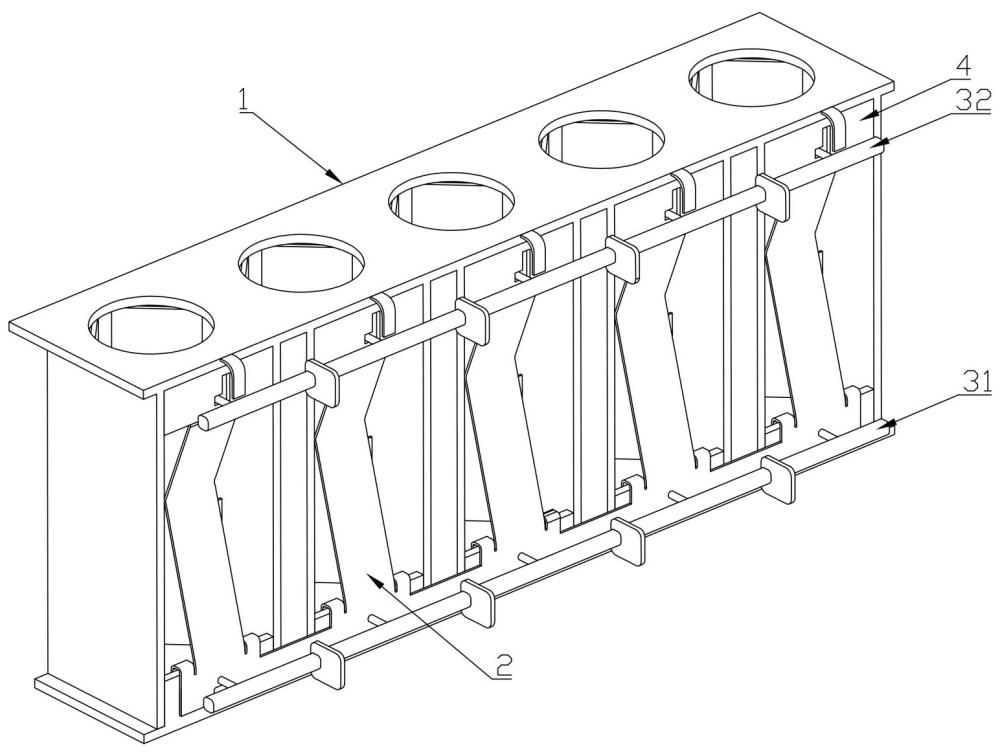

3、一种门诊小便样本收集设备，包括：框架，其具有顶壁和后壁，顶壁上设有多个管口；多个片簧臂，各片簧臂从框架底部向上延伸至对应管腔；后壁上对应各管腔设有v形定位部，用于抵接样本管后侧壁；片簧臂底部连为一体形成可横向滑动的公共底板，其连接有操作件；框架还设有限位板，其上对应各管口设有与片簧臂自由端配合的限位结构，公共底板滑动时带动各片簧臂自由端与限位结构在锁紧与解锁位置间切换。

4、优选地，片簧臂在自然状态下具有向外摆动的弹性趋势，限位板的内侧表面用于在片簧臂的自由端处于锁紧位置时阻挡其向外摆动，使片簧臂保持向管腔内部方向的夹紧力。

5、优选地，限位结构为通槽，通槽由宽部开口和与宽部开口连通的窄部滑槽组成，宽部开口允许片簧臂的自由端在弹性趋势下穿过并向外弹出，窄部滑槽用于在锁紧位置时约束片簧臂的自由端。

6、优选地，片簧臂的自由端设有卡片和从卡片伸出的延伸杆，延伸杆穿过通槽，卡片的宽度大于窄部滑槽的宽度且小于宽部开口的宽度，各延伸杆连接有同一个横向延伸的第二操作件。

7、优选地，延伸杆与窄部滑槽之间为间隙配合，公共底板的横向滑动行程等于宽部开口中心与窄部滑槽封闭端之间的中心距。

8、优选地，公共底板的两端设有导轨凸耳，框架的侧壁对应设有沿横向延伸的导槽，导轨凸耳嵌于导槽中形成横向滑动配合。

9、优选地，限位板固定于顶壁的下表面，限位板与后壁相对设置，片簧臂位于限位板与后壁之间。

10、优选地，片簧臂上设有向管腔内凸出的弧形接触部，用于抵接样本管的侧壁，弧形接触部位于片簧臂的中上部。

11、优选地，v形定位部的水平截面呈v形，其两臂之间的夹角为°~°，用于适配不同外径的样本管。

12、优选地，框架为一体注塑成型的塑料件，片簧臂和公共底板为一体冲压成型的不锈钢件。

13、本发明相较于现有技术，具有以下有益效果：通过公共底板将多个片簧臂连为一体并利用操作件实现同步横向移动，使操作者只需一次推拉即可控制全部管位的锁紧或解锁，显著提高批量装卸效率并确保各管位动作同步。限位板在锁紧位置阻挡片簧臂向外摆动，使夹持力从单纯依赖弹性力转变为几何约束与弹性力共同作用，有效避免材料疲劳导致的夹持力衰减。弧形接触部与管壁为点接触，减小插拔摩擦损伤，确保条形码完整可读。l型挡板的限位部对卡片的弹出幅度进行强制性限制，避免片簧臂因过度弹出而失效，同时防止卡片在设备外部形成突出锋利部件，降低操作风险，提高使用安全性。

1.一种门诊小便样本收集设备，包括：

2.根据权利要求1所述的一种门诊小便样本收集设备，其特征在于：所述片簧臂（2）在自然状态下具有向外摆动的弹性趋势，所述限位板（4）的内侧表面用于在所述片簧臂（2）的自由端处于锁紧位置时阻挡其向外摆动，使所述片簧臂（2）保持向管腔内部方向的夹紧力。

3.根据权利要求2所述的一种门诊小便样本收集设备，其特征在于：所述限位结构为通槽（41），所述通槽（41）由宽部开口（42）和与所述宽部开口（42）连通的窄部滑槽（43）组成，所述宽部开口（42）允许所述片簧臂（2）的自由端在所述弹性趋势下穿过并向外弹出，所述窄部滑槽（43）用于在锁紧位置时约束所述片簧臂（2）的自由端。

4.根据权利要求3所述的一种门诊小便样本收集设备，其特征在于：所述片簧臂（2）的自由端设有卡片（22）和从所述卡片（22）伸出的延伸杆（23），所述延伸杆（23）穿过所述通槽（41），所述卡片（22）的宽度大于所述窄部滑槽（43）的宽度且小于所述宽部开口（42）的宽度；各所述延伸杆（23）连接有同一个横向延伸的第二操作件（32）。

5.根据权利要求4所述的一种门诊小便样本收集设备，其特征在于：所述延伸杆（23）与所述窄部滑槽（43）之间为间隙配合，所述公共底板（21）的横向滑动行程等于所述宽部开口（42）中心与所述窄部滑槽（43）封闭端之间的中心距。

6.根据权利要求1所述的一种门诊小便样本收集设备，其特征在于：所述公共底板（21）的两端设有导轨凸耳（24），所述框架（1）的侧壁对应设有沿横向延伸的导槽（14），所述导轨凸耳（24）嵌于所述导槽（14）中形成横向滑动配合。

7.根据权利要求1所述的一种门诊小便样本收集设备，其特征在于：所述限位板（4）固定于所述顶壁（11）的下表面，所述限位板（4）与所述后壁（12）相对设置，所述片簧臂（2）位于所述限位板（4）与所述后壁（12）之间。

8.根据权利要求1所述的一种门诊小便样本收集设备，其特征在于：所述片簧臂（2）上设有向管腔内凸出的弧形接触部（25），用于抵接样本管的侧壁，所述弧形接触部（25）位于所述片簧臂（2）的中上部。

9.根据权利要求1所述的门诊小便样本收集设备，其特征在于：所述v形定位部（15）的水平截面呈v形，其两臂之间的夹角为90°~150°，用于适配不同外径的样本管。

10.根据权利要求1所述的门诊小便样本收集设备，其特征在于：所述框架（1）为一体注塑成型的塑料件，所述片簧臂（2）和所述公共底板（21）为一体冲压成型的不锈钢件。
