一种陶瓷填料支撑结构的制作方法

本技术涉及陶瓷填料，具体来说，涉及一种陶瓷填料支撑结构。

背景技术：

1、陶瓷填料是一种由无机非金属陶瓷材料制成的，具有特定几何形状和结构的固体颗粒或构件，能够抵抗酸、碱及其他化学溶剂的侵蚀，可用于化工、冶金、制酸、精细化工等行业的填料塔，陶瓷填料在安装时需要利用陶瓷填料支撑结构进行固定安装。

2、传统的一种陶瓷填料支撑结构大多为固定结构，只能够对应满足一定规格大小的陶瓷填料的安装支撑，适用性低，不能够在一定范围内满足不同规格陶瓷填料的安装支撑，且由于为一体固定结构，当其部分出现损坏时就需要进行整体更换，使用成本更高，实用性一般。

技术实现思路

1、（一）解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种陶瓷填料支撑结构，具备可适用于一定范围内不同规格大小的陶瓷填料的安装支撑，适用性更强，且分块式设计便于只对损坏的部分进行更换，有利于降低使用成本，实用性更强的优点，进而解决上述背景技术中的问题。

3、（二）技术方案

4、为实现上述可适用于一定范围内不同规格大小的陶瓷填料的安装支撑，适用性更强，且分块式设计便于只对损坏的部分进行更换，有利于降低使用成本，实用性更强的优点，本实用新型采用的具体技术方案如下：一种陶瓷填料支撑结构，包括主支撑机构、调节机构和侧支撑机构，所述主支撑机构上套接安装有调节机构，所述调节机构包括压盘，且压盘侧壁均匀一体成型有若干个组装方柱，并且组装方柱内开设有调节滑槽，所述侧支撑机构包括弧形侧板，且弧形侧板内壁顶部一体成型有调节方柱，并且调节方柱插接在调节滑槽内，所述调节滑槽一侧开设有第一定位螺孔，所述调节方柱上均匀开设有若干个第二定位螺孔。

5、进一步的，所述主支撑机构包括支撑底盘，所述支撑底盘顶面中央一体成型有中心柱，且中心柱顶面中央一体成型有第一吊装螺柱，所述压盘中央开设有组装螺纹孔，且组装螺纹孔与第一吊装螺柱相配合。

6、进一步的，所述弧形侧板顶面中央一体成型有第二吊装螺柱，且第二吊装螺柱长度与第一吊装螺柱长度相等。

7、进一步的，所述弧形侧板内壁底部一体成型有安装方柱，且安装方柱上开设有若干个第二安装螺孔，所述支撑底盘底面均匀开设有若干个第一安装螺孔。

8、进一步的，所述支撑底盘、中心柱、第一吊装螺柱、压盘和组装螺纹孔的中轴线处于同一直线上。

9、进一步的，所述第一定位螺孔与第二定位螺孔的直径相等。

10、进一步的，所述第一安装螺孔与第二安装螺孔的直径相等。

11、（三）有益效果

12、与现有技术相比，本实用新型提供了一种陶瓷填料支撑结构，具备以下有益效果：

13、本实用新型设置有主支撑机构、调节机构和侧支撑机构，通过分块式的主支撑机构、调节机构与侧支撑机构协同工作，可根据陶瓷填料尺寸灵活调节并稳固支撑，整体结构支持分体拆装，既能适应塔内不同位置的支撑圈安装要求，又在局部损坏时只需更换对应部件，显著降低了维护成本与操作难度。

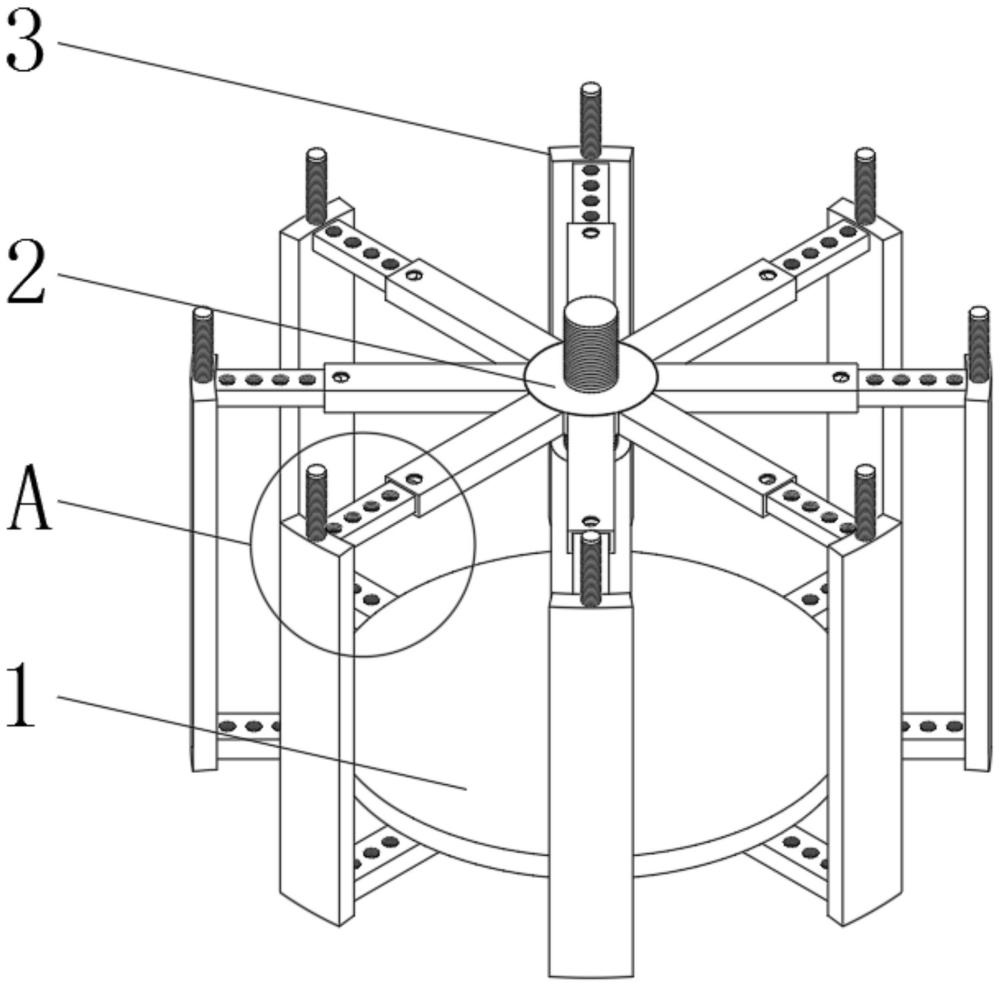

1.一种陶瓷填料支撑结构，包括主支撑机构（1）、调节机构（2）和侧支撑机构（3），其特征在于，所述主支撑机构（1）上套接安装有调节机构（2），所述调节机构（2）包括压盘（201），且压盘（201）侧壁均匀一体成型有若干个组装方柱（203），并且组装方柱（203）内开设有调节滑槽（204），所述侧支撑机构（3）包括弧形侧板（301），且弧形侧板（301）内壁顶部一体成型有调节方柱（303），并且调节方柱（303）插接在调节滑槽（204）内，所述调节滑槽（204）一侧开设有第一定位螺孔（205），所述调节方柱（303）上均匀开设有若干个第二定位螺孔（304）。

2.根据权利要求1所述的一种陶瓷填料支撑结构，其特征在于，所述主支撑机构（1）包括支撑底盘（101），所述支撑底盘（101）顶面中央一体成型有中心柱（102），且中心柱（102）顶面中央一体成型有第一吊装螺柱（103），所述压盘（201）中央开设有组装螺纹孔（202），且组装螺纹孔（202）与第一吊装螺柱（103）相配合。

3.根据权利要求1所述的一种陶瓷填料支撑结构，其特征在于，所述弧形侧板（301）顶面中央一体成型有第二吊装螺柱（302），且第二吊装螺柱（302）长度与第一吊装螺柱（103）长度相等。

4.根据权利要求2所述的一种陶瓷填料支撑结构，其特征在于，所述弧形侧板（301）内壁底部一体成型有安装方柱（305），且安装方柱（305）上开设有若干个第二安装螺孔（306），所述支撑底盘（101）底面均匀开设有若干个第一安装螺孔（104）。

5.根据权利要求2所述的一种陶瓷填料支撑结构，其特征在于，所述支撑底盘（101）、中心柱（102）、第一吊装螺柱（103）、压盘（201）和组装螺纹孔（202）的中轴线处于同一直线上。

6.根据权利要求1所述的一种陶瓷填料支撑结构，其特征在于，所述第一定位螺孔（205）与第二定位螺孔（304）的直径相等。

7.根据权利要求4所述的一种陶瓷填料支撑结构，其特征在于，所述第一安装螺孔（104）与第二安装螺孔（306）的直径相等。
