一种沸石转轮吸附催化燃烧装置的制作方法

本技术涉及废气处理，尤其涉及一种沸石转轮吸附催化燃烧装置。

背景技术：

1、利用沸石转轮吸附催化燃烧装置可以大风量、低浓度的vocs废气先经预处理，进入疏水性沸石转轮的吸附区被截留，净化气直接排放。转轮连续旋转，吸附区后方依次为脱附区与冷却区：用少量热风在脱附区将vocs脱附并浓缩，转轮在冷却区被冷却后回到吸附区继续工作，形成连续循环。脱附后的高浓度vocs进入催化氧化炉（co），在贵金属催化剂作用下氧化为co2和水；放热高温净化气经换热器回收热量，用于预热脱附气或作为转轮脱附热源，实现节能运行。

2、但是传统的沸石转轮吸附催化燃烧装置在使用时，前置处理结构较为单一，常规设置的干式过滤箱处理压力过大，随着长时间的处理过程进行，容易加剧对滤材的堵塞风险，造成压差快速上升、风量衰减，增加风机与维护负担，进而导致处理效果变差；

3、例如：在处理一些喷气产生的漆雾以及高浓度粉尘时，前置的干式过滤箱内部滤材容易粘连堆积，随着长时间的处理过程进行，堆积的粉尘和漆雾会极大的影响前置处理效果，从而导致后续沸石转轮的处理压力增大，最终会在转轮微孔表面形成结皮或者堵塞。

技术实现思路

1、本实用新型公开一种沸石转轮吸附催化燃烧装置，旨在解决传统的沸石转轮吸附催化燃烧装置在使用时，前置处理结构较为单一，常规设置的干式过滤箱处理压力过大，随着长时间的处理过程进行，容易加剧对滤材的堵塞风险，造成压差快速上升、风量衰减，增加风机与维护负担，进而导致处理效果变差的技术问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种沸石转轮吸附催化燃烧装置，包括前置过滤箱、沸石转轮、脱附换热器以及co炉，所述前置过滤箱与所述沸石转轮相连接，所述沸石转轮的一侧设有主风机，所述脱附换热器的一侧连接有co风机，所述前置过滤箱的内部设有预处理组件，所述前置过滤箱上还设有进气管，所述进气管与所述前置过滤箱之间设有引导组件；

4、所述预处理组件包括设置在所述前置过滤箱内的预处理区，所述预处理区的顶部设有喷淋装置和引导隔板，所述引导隔板的一侧设有加热板，所述加热板呈竖直向下设置，所述引导隔板靠近所述喷淋装置的一侧呈倾斜向上设置，所述引导隔板靠近所述加热板的一侧与所述加热板相平行。

5、通过采用上述技术方案，设置的预处理组件，在传统的过滤结构前再加一道预处理方式，利用喷淋装置配合引导废气流向的引导隔板，针对喷涂所产生的废气可以精准处理，喷涂所产生的漆雾以及大颗粒粉尘可以在喷淋作用下实现第一道清理，从源头导向上降低了废气进入沸石转轮中的粉尘和漆雾浓度，与此同时，设置的加热板与引导隔板配合，使得废气在预处理区减缓流速的同时，也能喷淋后的废气进行加热，避免潮湿过度的废气影响后续的干式过滤处理。

6、作为本实用新型进一步的方案：所述引导组件包括设置在所述前置过滤箱一侧的导入盒，所述导入盒分别与所述进气管和所述预处理区相连通，所述导入盒的内部设有压缩通道，所述压缩通道靠近所述进气管的一侧比靠近所述前置过滤箱的一侧更宽。

7、通过采用上述技术方案，导入盒内部的压缩桶管道压缩空间，可以引导废气从进气管进入后分散开，尽可能充分的与预处理组件中的喷淋装置共同作用，进一步提高了预处理的清洁效果，缓解了后续干式过滤层以及沸石转轮的处理压力。

8、综上所述，本申请包括以下至少一种有益技术效果：

9、1、前置处理充分，区别于传统的前置过滤处理，本方案中在前置过滤中将喷淋装置与干式过滤层配合使用，减轻了面对漆雾等特殊废气杂质对干式过滤的操作压力，共同保障了沸石转轮处理的稳定。

10、2、引导效果好，设置在导入盒内的压缩通道可以将导入的废气左右分散，充分被预处理区以及干式过滤区处理，而设置在预处理区中的引导隔板可以可以延缓废气的导向，保障前置处理效果更好。

11、本实用新型的其他特点和优点将会在下面的具体实施方式、附图中详细的揭露。

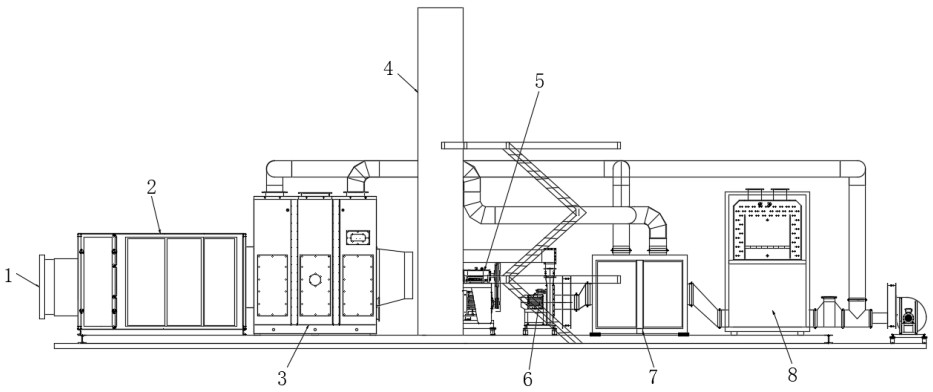

1.一种沸石转轮吸附催化燃烧装置，包括前置过滤箱（2）、沸石转轮（3）、脱附换热器（7）以及co炉（8），其特征在于，所述前置过滤箱（2）与所述沸石转轮（3）相连接，所述沸石转轮（3）的一侧设有主风机（5），所述脱附换热器（7）的一侧连接有co风机（6），所述前置过滤箱（2）的内部设有预处理组件，所述前置过滤箱（2）上还设有进气管（1），所述进气管（1）与所述前置过滤箱（2）之间设有引导组件；

2.根据权利要求1所述的一种沸石转轮吸附催化燃烧装置，其特征在于，所述引导隔板（16）的底部设有漏孔，所述漏孔位于所述喷淋装置（18）的正下方，所述引导隔板（16）的下方设有收集底箱（19）。

3.根据权利要求1所述的一种沸石转轮吸附催化燃烧装置，其特征在于，所述前置过滤箱（2）的内部还设有干式过滤区（15），所述干式过滤区（15）的内部设有三个干式过滤层（20），沿所述前置过滤箱（2）指向所述沸石转轮（3）的方向上依次为初效过滤层、中效过滤层以及高效过滤层。

4.根据权利要求3所述的一种沸石转轮吸附催化燃烧装置，其特征在于，所述引导组件包括设置在所述前置过滤箱（2）一侧的导入盒（12），所述导入盒（12）分别与所述进气管（1）和所述预处理区（13）相连通，所述导入盒（12）的内部设有压缩通道（21），所述压缩通道（21）靠近所述进气管（1）的一侧比靠近所述前置过滤箱（2）的一侧更宽。

5.根据权利要求4所述的一种沸石转轮吸附催化燃烧装置，其特征在于，所述前置过滤箱（2）的内部由所述预处理区（13）和所述干式过滤区（15）共同构成，所述预处理区（13）与所述干式过滤区（15）之间设有挡板（14），所述挡板（14）上开有等距离分布的通孔。

6.根据权利要求5所述的一种沸石转轮吸附催化燃烧装置，其特征在于，所述脱附换热器（7）的一侧设有电控柜（10）。

7.根据权利要求1所述的一种沸石转轮吸附催化燃烧装置，其特征在于，所述主风机（5）和所述co风机（6）的一侧均设有z型梯，所述z型梯的顶部设有维护平台（9），所述维护平台（9）的一侧设有烟囱（4）。
