短粗圆筒式三层真空分段磁场氘氚点火氕自持可控核聚变发电装置的制作方法

本发明涉及可控核聚变能源，尤其适用于民用大功率稳定聚变发电、清洁能源发电设备

背景技术：

1、现有托卡马克装置结构细长、磁场控制复杂、等离子体约束难度大、建设成本极高，难以实现小型化、民用化；传统聚变装置无法实现氕自持反应，能量利用率低，散热与屏蔽结构不完善，运行稳定性差，难以大规模商用

技术实现思路

1、

2、本方案为原创颠覆性可控核聚变发电装置，彻底摒弃传统托卡马克环形、仿星器复杂扭曲构型，采用短粗圆直筒水杯式一体化对称结构，以 “氘氚低温引燃 + 氕常温自持” 为核心能源路径，构建 “轴向磁吸二力平衡 + 周向超导磁箍 + 上中下三维等离子护盾动态同步调控 + 多层真空压缩” 四维立体等离子约束体系，搭配聚变专用智能 ecu 闭环控制系统；稳态发电输电阶段，通过上端轴向护盾逐步调弱、下端轴向护盾逐步增强、中段环形护盾同步缓慢调弱，三维约束协同松放，引导带电粒子定向平稳向上正极导出，实现小型化、稳态化、安全化、民用化、直流直出、氕自持商用发电，从原理结构、工程实现、安全运维、成本控制全维度超越传统聚变路线，无原理性壁垒，仅需工程迭代即可落地。（外形可参考附图3）

3、整体为短粗圆直筒水杯式结构，上下两端为杯盖式电控磁吸正负极电极，电极采用外层钨金属壳体 + 内层碳化硼陶瓷绝缘层双层复合结构，钨金属负责耐高温、抗高能粒子冲击、结构承压防护，内层碳化硼陶瓷实现完全电气隔离，杜绝导电、漏电、串电风险；高效回收聚变中子，降低材料辐照损伤，电极对接面为 t 型凸榫 + 凹卡槽精密咬合设计，通电时电控电磁铁强力吸合，无缝贴合近似缝焊密封效果；断电后电磁铁退磁为弱磁状态，仍保有微弱吸力定位，但可轻松无损拆卸取出，实现模块化快速拆装。材质可以根据现实的工况迭代升级方案。以下材质皆为参考，主要是小型核聚变创新办法的突破与传统托卡马克不同的路线而有机会实现小型可控聚变的方案。（材质可参考附图4）

4、上端正极磁吸盖正中心，集成轴向向下喷射式等离子护盾发生器，同时设置一体化燃料输料口与辅助等离子发生器，形成直通聚变反应区的密封输料通道，仅用于通入氕、氘、氚聚变燃料；下端负极磁吸电极正中心，集成轴向向上喷射式等离子护盾发生器，与上端发生器形成轴心垂直对冲布局，双向挤压锁止聚变核心等离子体。

5、装置可根据输出电流大小、等离子体压强、电极轴向受力数据，由计算机系统动态同步调节上下电极磁吸磁力，严格保障轴向电磁力二力平衡，避免单侧受力过大或压力失衡损坏筒体结构；电极与筒体接口处增设独立真空隔热层，既隔绝高温传导防止电极退磁，又进一步阻断电流互通，整体对称全密封、模块化可快速拆装；外部配备可独立升降的圆形冷却套筒，装置运行时套筒上升，360° 全包裹主体实现氦气循环冷却，停机检修时套筒下降脱离主体，不影响维护操作；聚变反应直接输出直流电，由上下磁吸电极导出，接入外接储电罐完成储能供电。模块化设计解决托卡马克一体化，拆机难，检修繁琐，线路复杂，外接大型功率耗电的硬伤，往往耗电量大于输电量的主要原因（模块化设计可参考附图9）

6、内部筒体中段内壁预设专属安装孔位，嵌入式固定环形等离子护盾发生器，紧贴聚变反应区外围布置，与上下轴向对冲式等离子护盾发生器形成上、中、下三维全包裹约束闭环；内部采用螺旋超导线圈 + 三层真空隔热层，构建四维立体等离子约束体系，实现等离子体全方位锁死、无死角约束、无任何方向逃逸；第一层、第二层、第三层真空层均单独配备可控阀门，正常运行时全部锁死密封，关机时同步全部打开泄压散热；侧面独立设置专用氦气关机进气阀门，与燃料输料口、冷却系统完全隔离，仅用于停机熄火；整套装置搭载高精度计算机智能控制系统（聚变专用 ecu），实现二力平衡、燃料补给、阀门开关、功率调节、上中下三维等离子护盾动态同步强弱调节、定向平稳输电控制、等离子护盾联动、安全关机全自动闭环控制。

7、核心点火运行逻辑：先用氘氚作为引燃介质，通过正极输料口注入、辅助等离子发生器匀化粒子，同步启动上、下轴向对冲等离子护盾发生器 + 中段环形等离子护盾发生器，快速升温达到聚变临界条件，待腔体温度、粒子密度、磁场约束、护盾约束完全稳定后，无缝切换至氕自持聚变运行模式；（投料输送口可参考附图8）

8、稳态发电输电阶段，ecu 执行精准输电调控逻辑：上端向下喷射的轴向等离子护盾逐步调弱、下端向上喷射的轴向等离子护盾逐步增强、中段环绕的环形等离子护盾同步缓慢调弱，三维约束协同松放，打破上下对冲平衡，引导聚变产生的带电粒子定向、平稳、缓慢向下汇聚至负极电极，无冲击、无突变、无电流爆冲，平稳导出高压直流电，实现直接并网输电；输料口微量匀速持续补料，烧掉多少补充多少，从源头精准调控发电功率，能量增益q 值稳定大于 1，具备持续商用发电潜力。

9、聚变反应区 → 第一层真空层（保护筒体中段孔位安装的等离子护盾发生器，阻隔高温粒子直接冲刷，电控阀由 ecu + 电脑双控）→ 环形等离子护盾发生器（嵌入式固定于筒体中段内壁专属开孔，向内均匀挤压约束等离子体）→ 第二层真空隔热层（阻断高温向外传导，电控阀由 ecu + 电脑双控）→ 螺旋高温超导磁体（一体化内嵌于底部负极磁吸底座，与负极固连、不随内胆拆卸，内胆筒体整体套合于磁体外侧） → 第三层真空氦气冷却层（超导磁体专属冷却腔体，电控阀由 ecu + 电脑双控）→ 钨金属设备外壳（内层包覆陶瓷绝缘层）

10、同心圆嵌套：

11、从内向外。筒体主体

12、1。聚变反应区 筒壁纯钨

13、2。第一层真空层 | 筒壁316l低温无磁不锈钢

14、3。等离子护盾发生器层 | 筒壁氧化铝陶瓷

15、4。第二层真空层 | 筒壁316l低温无磁不锈钢

16、5。螺旋高温超导磁体 | rebco二代高温超导+氦冷层

17、6。筒壁316l低温无磁不锈钢

18、7.真空层筒壁316l低温无磁不锈钢

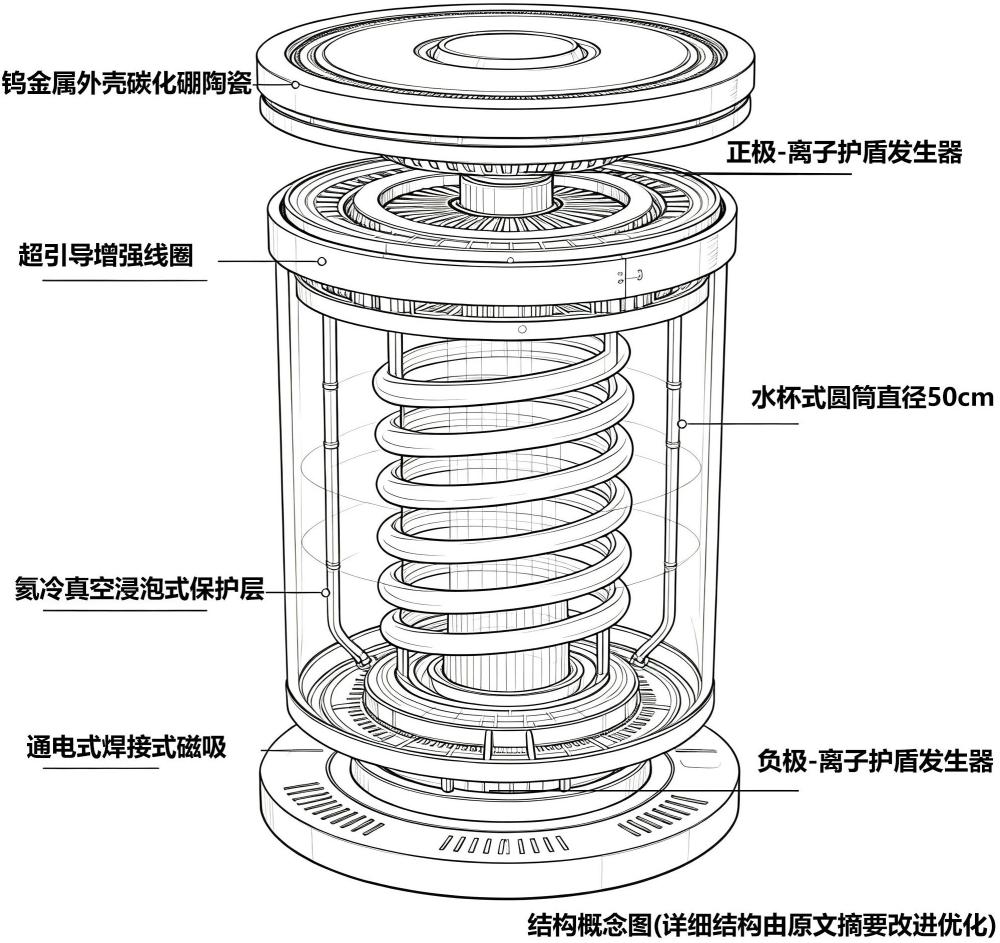

19、8。零膨胀微晶玻璃+底座316l低温无磁不锈钢(外接氦冷循环)（结构示意图附图6。注：附图1,2皆为概念图，后面皆为3d建模三维图，实际结构参考3d建模图，说明原创想法的构思与溯源）

20、先把 1、2、3、4 所有阀门全部打开，气路全部通着

21、先充 / 抽最内层 1 号腔体 → 达标 → 马上关掉 1 号（内层锁死，不会被后面干扰）

22、再充 / 抽 2 号腔体 → 达标 → 关掉 2 号

23、再充 / 抽 3 号腔体 → 达标 → 关掉 3 号

24、最后充 / 抽最外层 4 号腔体 → 达标 → 关掉 4 号

25、冷却系统通过可控阀门，向第三层真空冷却层注入循环冷氦气，实现超导磁体全浸泡式恒温冷却，保障超导状态持续稳定；侧面独立氦气关机进气口单独连通聚变反应区，不与燃料输料口、真空层管路互通，全程独立管控。

26、上下电极采用水杯杯盖式一体化造型，为电控磁吸 + 轴向等离子护盾 + 导电输出 + 密封承压 + 绝缘防护五重复合结构，彻底解决密封、绝缘、拆装、平衡、等离子约束五大核心问题：

27、外层结构：采用耐高温钨金属壳体，硬度高、抗聚变高温、抗高能粒子溅射、承压抗形变，作为主体防护层，兼具中子慢化与辐射屏蔽功能；

28、内层结构：钨金属壳体内侧全覆盖包覆耐高温碳化硼陶瓷绝缘层，实现直流约束磁场可完全穿透、电流全隔离，杜绝发电电流与磁吸电流串扰、对外漏电触电；

29、轴心核心功能结构：上下电极正中心各内置一组轴向等离子护盾发生器，上端向下喷射、下端向上喷射，形成轴心对撞挤压；发电输电时，上端自动降功率调弱、下端自动升功率增强，为定向输电提供精准轴向推力差；

30、对接结构：电极端面设 t 型凸榫与凹字形卡槽精准对位咬合，扣合后无缝贴合，气密性达到超高真空密封级，外观近似缝焊一体效果；

31、磁吸控制：内置密封耐高温电控电磁铁模块，通电运行时产生强磁吸力，锁死咬合、稳固不位移；停机断电后转为弱磁状态，保留轻微吸力用于定位，可轻松徒手拆卸取出；

32、功能分工：电极内侧核心区负责导出聚变直流电 + 安装轴向等离子护盾发生器，外侧环形区域为磁吸锁合与受力平衡区，陶瓷绝缘层完全分隔导电、护盾、磁吸三大功能，互不干扰、无串扰、无失效风险。

33、周向主约束：螺旋超导磁体环形向内箍紧，全方位束缚等离子体径向、横向运动，杜绝侧面逃逸；

34、轴向核心约束：上下电极中心轴向对冲等离子护盾发生器，垂直双向对喷挤压，将聚变核心等离子体牢牢夹持在腔体正中心；发电输电阶段，上端护盾逐步调弱、下端护盾逐步增强，形成向上的定向压力梯度，引导粒子定向上行(如附图5)；

35、环向补强约束：筒体中段环形等离子护盾发生器，环绕反应区形成闭合式等离子屏障；发电输电时同步缓慢调弱约束力度，为带电粒子侧向导出预留平稳通道，避免电流骤增骤减；

36、空间压缩约束：三层真空层逐层压缩聚变反应空间，大幅提升粒子碰撞密度，降低氕自持聚变温度门槛，弱化极端工况实现难度；真空层阀门日常全部关闭，维持高真空环境；

37、安全防护约束：上下轴向对冲护盾 + 中段环形闭环护盾 + 多层真空隔热 + 钨钢外壳防护 + 陶瓷全绝缘，五重防护闭环，彻底阻隔高能粒子外泄、高温热辐射、中子辐射、电流外泄，全方位保障外部结构、控制系统与操作环境绝对安全。

38、电回流设计：基于导体优先会向电阻小的优先通过的原理，电极电阻更小优先通过主通路多余的电路场直接回流重新控制约束，减少暴躁等离子直接输出概率，又可以免费再次循环利用约束等离子体。并自带产生环形电场的约束。具体电路回流参考附图7

39、三层真空层逐层隔热，高效阻隔聚变高温热辐射，杜绝外部结构、电控模块、磁吸模块受热损伤；

40、第三层真空腔体通入循环冷氦气，对超导磁体进行全包裹无死角浸泡式冷却，无冷却死角；

41、精准维持超导磁体 - 180℃~-200℃恒温区间，保障超导性能稳定、磁场强度恒定、约束能力不衰减；

42、采用氕自持聚变为主路线，反应过程中子产额极低，几乎无高能中子辐照损伤，超导磁体、钨钢壳体、陶瓷绝缘层、等离子护盾发生器无中子轰击脆化、老化、衰减问题，装置使用寿命大幅优于传统氘氚聚变装置；

43、杯盖式电极断电后弱磁可拆，便于内部三组等离子护盾、超导磁体、真空腔体的定期维护、清理、检测、部件更换，进一步延长整机实际使用寿命；

44、短粗圆直筒对称构型，受力均匀无应力集中，运行过程无结构疲劳形变，长期运行稳定性拉满。

45、采用工业级高速单片机 / 微型工控机作为主控核心，等同于氢能源汽车 ecu 行车电脑，搭配压力传感器、温度传感器、电流电压传感器、磁场强度传感器、磁力检测模块、位移对位传感器、粒子密度传感器，毫秒级实时采集全设备运行数据，全自动闭环控制，彻底解决手动控制难、平衡难、响应慢、操作危险的行业痛点：

46、实时采集上电极压力、下电极压力、等离子体压强、电极对位偏移量、筒体形变数据，动态调节上下电控电磁铁磁力输出，哪边压力偏大自动削弱磁力，哪边偏小自动增强磁力，全程保持上下轴向受力严格平衡、电极居中不偏移、轴心完全对齐，杜绝筒体形变、真空泄漏、反应爆震风险。

47、根据聚变温度、发电功率、粒子密度、护盾约束状态实时反馈，精准控制正极输料口微量匀速喷射氕 / 氘 / 氚燃料，实现 “烧掉多少补多少”；聚变偏弱自动小幅增料提温，功率过载自动快速减料稳压，维持稳定自持燃烧，杜绝反应熄火或功率失控。

48、点火自持阶段：上、下、中三组等离子护盾同步高强度约束，牢牢锁死聚变核心；

49、平稳输电阶段：ecu 毫秒级精准联动调控，上端轴向护盾输出强度线性逐步调弱、下端轴向护盾输出强度线性逐步增强、中段环形护盾输出强度同步缓慢线性调弱，三维约束协同松放，精准形成向上的粒子流动梯度，实现电流平稳、缓慢、可控导出，无冲击、无突变、无爆冲，完美适配电网供电标准；

50、 功率调节阶段： 同步联动三组等离子护盾强度，匹配发电功率需求，约束力度随功率平滑增减。

51、自动匹配三组等离子护盾强度、超导磁场输出、上下电极电势差，精准调控聚变反应强度与直流发电功率，支持家用低功率、工业标准功率、集中供电高功率多模式一键切换，富余电量自动稳压存入外接储电罐储能，实现发电 - 储能 - 供电一体化。

52、・正常运行：计算机锁定三层真空层所有阀门、侧面氦气关机阀全部关闭，维持腔体高真空密封状态，同步保持三组等离子护盾、超导磁体、冷却系统稳态运行；

53、・一键停机 / 过载保护 / 紧急断电：计算机瞬间同步触发终极安全指令 ——打开侧面氦气关机阀，向反应区注入高压冷氦气强制熄火 + 同步全开三层真空层所有阀门，快速泄压、散热、降温，全程无需人工干预，0 延时执行安全停机。

54、实时监测超导线圈、筒体壁、电极端面、等离子护盾发生器端面温度，自动调节氦气冷却流量、循环速度与制冷功率，稳定维持超导低温与整机安全工作温度区间，避免超导失超、局部过热、部件烧蚀。

55、开机启动：自动给电极电磁铁通电切换强磁锁合模式，同步启动三组等离子护盾发生器、辅助等离子发生器、真空密封程序，完成整机预运行初始化；

56、停机冷却：自动切断强磁转为弱磁定位，同步关闭三组等离子护盾，待整机完全冷却后，进入可拆装检修状态。

57、通过正极输料口注入氘氚燃料，同步开启辅助等离子发生器匀化粒子；计算机自动控制上下电极电磁铁通电强磁锁合，启动上端向下、下端向上、中段环形三组等离子护盾发生器，收紧全维度约束强度，拉高腔体真空度与粒子密度，快速引燃氘氚聚变反应，完成初始能量增益；三层真空层所有阀门保持关闭锁死，侧面氦气关机阀闭合，冷却系统预热启动。

58、氘氚点火完成、腔体温度、粒子密度、磁场约束、护盾约束全维度稳定达标后，计算机自动切换输料口燃料为纯氕，持续微量匀速补料；动态联动调节三组等离子护盾强度、超导磁场输出、上下电极磁吸磁力与电势差，始终维持轴向二力绝对平衡、等离子体无失稳、无逃逸；

59、进入平稳输电模式：ecu 自动执行三维护盾同步调节逻辑，上端轴向护盾缓慢线性调弱、下端轴向护盾缓慢线性增强、中段环形护盾同步缓慢线性调弱，引导带电粒子定向向下平稳导出直流电，实现持续稳定商用发电；三层真空阀门全程关闭，侧面关机氦气阀门保持闭合，冷却系统全速恒温运行，ecu 全闭环无人值守调控。

60、需提升功率时，同步小幅增加氕燃料补给、强化三组等离子护盾约束力度、提升超导磁场强度，增加粒子碰撞频率与反应强度；需降低功率时，同步减少燃料补给、弱化约束强度，平滑调节发电功率，无反应中断、无功率骤变、无约束失效。

61、装置正常关机、功率过载保护、突发紧急断电、超导失超、真空泄漏、系统故障告警时，计算机 ecu 立即触发终极安全程序，无延时同步执行三重兜底动作，彻底杜绝聚变失控、高温闷烧、腔体超压、爆损、辐射外泄风险：

62、强制熄火动作：开启侧面专用氦气关机进气阀门，向聚变核心反应区高速注入高压低温氦气，极速冷却等离子体、瞬间打断聚变反应链，彻底终止聚变燃烧；

63、泄压散热动作：同步全开三层真空层全部独立阀门，快速释放腔体内部压力，通过气流流通带走全部残余热量，实现极速降温、无残留闷烧；

64、系统复位动作：同步切断三组等离子护盾、超导磁体供电，冷却系统延时运行至整机温度归零；

65、模块化检修动作：待完全冷却后，电极电磁铁自动从强磁切换为弱磁定位状态，保留微量定位吸力防错位，可直接轻松拆卸上下杯盖式电极，整体抽出聚变核心单元，对三组等离子护盾发生器、超导磁体、真空腔体、燃料通道进行维护、检修、清理、部件更换；燃料输料通道、真空腔体均可独立拆解清洗，避免燃料残留、杂质堵塞，保障重复运行密封性与约束稳定性。

66、本装置无放射性核废料残留、无高压爆轰风险、无核泄漏隐患、无失控链式反应风险，停机流程全主动、全可控、全自动，安全性完全满足民用、商用、小型化场景准入标准。

67、原创构型极简极致稳定：短粗圆直筒水杯式一体化对称设计，无托卡马克复杂环形、仿星器扭曲非标结构，力学对称性、结构稳定性拉满，机加工、装配、精度控制难度呈几何级下降，模块化程度远超传统聚变装置。

68、三维等离子护盾闭环 + 定向输电精准调控：原创上端轴向向下 + 下端轴向向上+ 中段环形三组等离子护盾全包裹约束，创新实现上端调弱、下端增强、环形同步调弱的三维动态协同调控，完美解决聚变发电平稳定向输电世界级难题，约束效率、发电稳定性全面碾压现有技术路线。

69、磁吸密封与运维完美兼顾：t 型榫卯咬合 + 电控磁吸锁合 + 三层真空密封，通电密封等级超越固定焊合结构，断电弱磁可无损快拆，同时解决 “超高真空密封” 与 “便捷模块化运维” 两大行业矛盾痛点。

70、磁电护盾完全分离绝缘：钨钢抗辐照外壳 + 内层陶瓷全包裹绝缘，实现约束磁场自由穿透、等离子护盾独立运行、导电输出完全隔离，从结构根源杜绝串电、漏电、短路、触电、功能互扰风险。

71、智能 ecu 实现无人值守商用化：车载级聚变专用 ecu，将人工无法实现的毫秒级轴向二力平衡、三维护盾同步联动输电调控、微量精准补料、极速安全停机全部转为基础自动功能，操作傻瓜化、运行无人化、保护主动化，彻底摆脱聚变装置对极高专业度、复杂人工操作的依赖。

72、氕自持低辐照超长寿命：以宇宙储量无限、获取成本极低的氕（氢）为核心燃料，氕聚变中子产额极少，无严重材料辐照损伤，整机寿命、运维成本、环保安全性全面适配民用商业化，彻底告别传统氘氚聚变高辐照、短寿命、高污染、高运维弊端。

73、直流直出零损耗高效发电：聚变反应直接输出高压直流电，无需交直流转换、无需复杂变频逆变，能量转换损耗极低，可直连储能、供电终端，体积可缩小至洗衣机级、家用柜式级，适配家用、小型工业、车载、偏远地区供电、航天等多场景，彻底摆脱传统聚变巨型化、电站化、不可移动的限制。

74、全场景安全兜底无重大风险：独立紧急熄火回路 + 多层真空同步泄压 + 三维护盾联动关停 + 电控磁吸强弱磁切换，四重终极安全保障，无核泄漏、无爆轰、无失控裂变、无持久放射性污染，运维门槛、安全标准、落地成本完全符合民用产业化要求。

75、氕聚变反应截面较低，对三组等离子护盾同轴度、输出均匀性、超导磁场精度、轴心对冲对齐精度要求极高，需多轮试验精细化参数调试；

76、上下轴向等离子护盾喷嘴、中段环形护盾端面、正极输料口周边，长期承受高能粒子持续冲刷，需选用耐高温、抗溅射、抗辐照的高端特种材料，保障长期运行稳定性；

77、超导磁体低温恒温控制、ecu 毫秒级三维护盾同步输电调控 + 磁力二力平衡协同控制、多层真空阀门同步执行、燃料微量匀速精准补给、电磁铁强弱磁快速无损切换，需高精度传感模块、高速工控系统与伺服执行机构深度协同；

78、氘氚点火至氕自持无缝切换、三维护盾同步平稳输电、反应稳态自持、q 值持续稳定维持，需建立专属控制逻辑与工况数据库，逐步完成试验迭代优化。

79、以上均为工程参数优化、特种材料选型、高精度电控集成、试验数据调试类工程落地问题，无核心结构原理性硬伤、无物理定律层面壁垒，可通过后续试验、仿真、样机迭代逐步完全解决，具备清晰可行的研发落地路径。
