一种枪架的制作方法

本申请涉及支架领域，特别涉及一种枪架。

背景技术：

1、枪架是一种用于固定、存放或携行枪支的装置，现有的枪架在实际使用中仍存在一些不足，现有枪架的多采用刚性夹持件，其适配性较差，难以根据不同枪支的外形尺寸和枪管、枪托等部位的粗细进行灵活调整，导致枪支固定不够稳固，在移动或颠簸环境中容易出现位移甚至松脱。

技术实现思路

1、为了克服现有技术的不足，本申请提供一种枪架，包括枪架主体，所述枪架主体上设有固定部分；所述固定部分包括固定板和固定带；所述固定带与所述固定板可拆卸连接，所述固定板与所述枪架主体之间形成有固定空间，以将枪支固定于所述固定空间内。

2、作为本申请的改进，还包括连接部分，所述连接部分用于将所述枪架主体固定于外部结构；所述连接部分包括多个连接带，多个所述连接带分别设于所述枪架主体的两端。

3、作为本申请的改进，所述枪架主体还包括储物袋，所述储物袋设于所述枪架主体的表面，所述储物袋包括第一袋体，所述第一袋体与所述枪架主体连接，所述第一袋体与所述枪架主体之间形成有第一容纳空间。

4、作为本申请的改进，所述储物袋还包括第一盖体，所述第一盖体的一端与所述枪架主体连接，所述第一盖体的另一端可相对所述枪架主体摆动；所述第一盖体与所述第一袋体可拆卸连接，以盖合所述第一容纳空间。

5、作为本申请的改进，所述固定部分还包括调节带，所述调节带包括调节带主体和第一调节扣，所述第一调节扣的一端与所述固定板的底部边缘连接，所述调节带的一端与所述枪架主体连接，所述调节带的另一端沿所述固定板的底面弯折并延伸至所述固定板的表面，与所述第一调节扣相互连接。

6、作为本申请的改进，所述调节带主体与所述第一调节扣围绕形成第一束紧空间，所述第一束紧空间用以将所述枪支束紧于所述固定空间内，以防止所述枪支于所述固定空间内出现位移。

7、作为本申请的改进，所述第一调节扣包括第一卡槽和第一卡接件，所述第一卡槽和所述第一卡接件可拆卸连接，所述第一卡槽与所述固定板的底部边缘连接，所述第一卡接件的一端与所述调节带主体的一端连接；

8、所述第一卡接件包括第一调节部分，所述第一调节部分设于所述第一卡接件靠近所述调节带主体的一端，所述第一调节部分包括第一调节槽和第二调节槽以及第一分隔部分，所述第一分隔部分设于所述第一调节槽和所述第二调节槽之间，所述第一分隔部分用以分隔所述第一调节槽和所述第二调节槽；

9、所述第一调节部分用于调节所述第一束紧空间的大小，所述调节带主体的一端可依次穿过所述第一调节槽和所述第二调节槽以通过摩擦力连接所述调节带主体与第一卡接件，并可通过拉动所述调节带主体的一端，以调节所述第一束紧空间的大小。

10、作为本申请的改进，所述固定带的一端与所述枪架主体连接，所述固定带的另一端可相对所述枪架主体摆动，所述固定带和所述固定板之间还设有固定装置，所述固定装置用以连接所述固定带与所述固定板，所述固定装置包括毛面和勾面，所述毛面和所述勾面可拆卸连接，所述毛面设于所述固定板的表面，所述勾面设于所述固定带的表面，所述固定带和所述固定板可通过所述毛面与所述勾面的相互连接以实现拆卸连接。

11、作为本申请的改进，所述连接带包括连接带主体和第二调节扣，所述连接带主体和所述第二调节扣可拆卸连接，所述连接带主体和所述第二调节扣围绕形成连接空间，所述连接空间用以将所述枪架主体固定于外部结构；

12、所述第二调节扣包括第二调节部分，所述第二调节部分用以调节所述连接空间的大小，所述第二调节部分设于所述第二调节扣靠近所述连接带主体的一端，所述第二调节部分包括第三调节槽和第四调节槽以及第二分隔部分，所述第二分隔部分设于所述第三调节槽和所述第四调节槽之间，所述第二分隔部分用以分隔所述第三调节槽和所述第四调节槽，所述连接带主体的一端可依次穿过所述第三调节槽和所述第四调节槽以通过摩擦力连接所述连接带主体与所述第二调节扣，并可通过拉动所述连接带主体实现调节所述连接空间的大小。

13、作为本申请的改进，所述枪架主体为柔性的枪架主体；所述固定部分数量为多个，多个所述固定部分沿所述枪架主体的表面依次排列；所述连接带还包括调节件，所述调节件与所述连接带主体可拆卸连接，所述调节件包括第五调节槽和第六调节槽，所述第五调节槽和所述第六调节槽之间还设有第三分隔部分，所述调节件可用以调节所述连接空间的大小，所述连接带主体的一端可依次穿过所述第五调节槽和所述第六调节槽，并可通过拉动所述连接带主体的一端以调节所述连接空间的大小。

14、本申请的有益效果是：本申请提供一种枪架，通过固定板与固定带的可拆卸连接形成固定空间，能够将枪支快速且牢固的固定于枪架主体上；同时利用调节带与第一调节扣的配合形成第一束紧空间，可根据枪支实际尺寸灵活调节束紧程度，有效防止枪支在固定空间内发生位移，提高了固定稳定性与适配性；枪架主体表面设置带有第一盖体的储物袋，便于收纳弹匣、工具等附件，增强了枪架的实用性与携行便利性；连接部分采用连接带主体与第二调节扣和调节件相配合的结构，以调节连接空间的大小，使枪架能够稳定固定于不同尺寸的外部结构上。

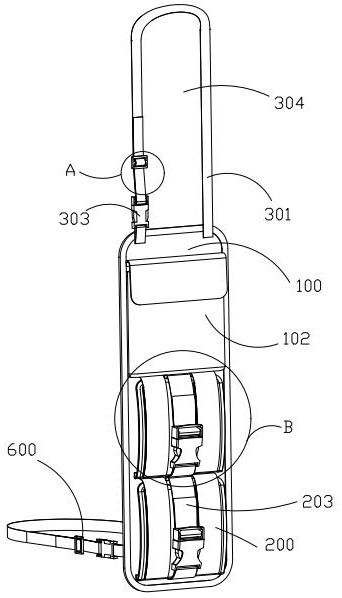

1.一种枪架，包括枪架主体（100），其特征在于：所述枪架主体（100）上设有固定部分（200）；所述固定部分（200）包括固定板（201）和固定带（202）；所述固定带（202）与所述固定板（201）可拆卸连接，所述固定板（201）与所述枪架主体（100）之间形成有固定空间（101），以将枪支固定于所述固定空间（101）内。

2.根据权利要求1所述的一种枪架，其特征在于，还包括连接部分（300），所述连接部分（300）用于将所述枪架主体（100）固定于外部结构；所述连接部分（300）包括多个连接带（301），多个所述连接带（301）分别设于所述枪架主体（100）的两端。

3.根据权利要求1所述的一种枪架，其特征在于，所述枪架主体（100）还包括储物袋（102），所述储物袋（102）设于所述枪架主体（100）的表面，所述储物袋（102）包括第一袋体（103），所述第一袋体（103）与所述枪架主体（100）连接，所述第一袋体（103）与所述枪架主体（100）之间形成有第一容纳空间（104）。

4.根据权利要求3所述的一种枪架，其特征在于，所述储物袋（102）还包括第一盖体（105），所述第一盖体（105）的一端与所述枪架主体（100）连接；所述第一盖体（105）与所述第一袋体（103）可拆卸连接，以盖合所述第一容纳空间（104）。

5.根据权利要求1所述的一种枪架，其特征在于，所述固定部分（200）还包括调节带（203），所述调节带（203）包括调节带主体（2031）和第一调节扣（2032），所述第一调节扣（2032）的一端与所述固定板（201）的底部边缘连接，所述调节带（203）的一端与所述枪架主体（100）连接，所述调节带（203）的另一端沿所述固定板（201）的底面延伸并弯折至所述固定板（201）的顶面，与所述第一调节扣（2032）连接。

6.根据权利要求5所述的一种枪架，其特征在于，所述调节带主体（2031）与所述第一调节扣（2032）围绕形成第一束紧空间（204），所述第一束紧空间（204）用以将所述枪支束紧于所述固定空间（101）内，以防止所述枪支于所述固定空间（101）内出现位移。

7.根据权利要求6所述的一种枪架，其特征在于，所述第一调节扣（2032）包括第一卡槽（205）和第一卡接件（206），所述第一卡槽（205）和所述第一卡接件（206）可拆卸连接，所述第一卡槽（205）与所述固定板（201）靠近所述枪架主体（100）的一端连接，所述第一卡接件（206）的一端与所述调节带主体（2031）的一端连接；

8.根据权利要求1所述的一种枪架，其特征在于，所述固定带（202）的一端与所述枪架主体（100）连接，所述固定带（202）和所述固定板（201）之间还设有固定装置（207），所述固定装置（207）用以连接所述固定带（202）与所述固定板（201），所述固定装置（207）包括毛面（2071）和勾面（2072），所述毛面（2071）和所述勾面（2072）可拆卸连接，所述毛面（2071）设于所述固定板（201）的表面，所述勾面（2072）设于所述固定带（202）的表面，所述固定带（202）和所述固定板（201）可通过所述毛面（2071）与所述勾面（2072）的相互连接以实现拆卸连接。

9.根据权利要求2所述的一种枪架，其特征在于，所述连接带（301）包括连接带主体（302）和第二调节扣（303），所述连接带主体（302）和所述第二调节扣（303）可拆卸连接，所述连接带主体（302）和所述第二调节扣（303）围绕形成连接空间（304），所述连接空间（304）用以将所述枪架主体（100）固定于外部结构；

10.根据权利要求9所述的一种枪架，其特征在于，所述枪架主体（100）为柔性的枪架主体（100）；所述固定部分（200）数量为多个，多个所述固定部分（200）沿所述枪架主体（100）的表面依次排列；所述连接带（301）还包括多个调节件（600），所述调节件（600）与所述连接带主体（302）可拆卸连接，所述调节件（600）包括第五调节槽（601）和第六调节槽（602），所述第五调节槽（601）和所述第六调节槽（602）之间还设有第三分隔部分（603），所述调节件（600）可用以调节所述连接空间（304）的大小，所述连接带主体（302）的一端可依次穿过所述第五调节槽（601）和所述第六调节槽（602），并可通过拉动所述连接带主体（302）的一端以调节所述连接空间（304）的大小。
