一种可拆式夹镜的安装结构及夹镜的制作方法

本技术涉及眼镜，特别涉及一种可拆式夹镜的安装结构及夹镜。

背景技术：

1、人们在户外活动或开车，会受到烈日强光、反射光的直射，为此，对于佩戴光学眼镜的人来说，需要随身携带夹镜，且在使用时，将夹镜通过夹持架固定于光学眼镜的镜架，并作为墨镜或其他功能眼镜来使用。

2、目前大多夹镜的各个功能部件(如夹持架、镜片等)之间无法拆卸，若其中一个镜片刮伤或破裂，将导致整个夹镜无法维修而只能报废处理。

技术实现思路

1、为此，本实用新型为解决上述问题，提供一种可拆式夹镜的安装结构及夹镜，在不需要拆卸工具的前提下能够快速更换镜框。

2、为实现上述目的，本实用新型提供的技术方案如下：

3、本实用新型提供一种可拆式夹镜的安装结构，包括用于安装镜片的镜框、连接于所述镜框的连接件以及转动连接于所述连接件的夹持架；所述连接件具有至少1个朝向所述镜框的连接端；所述连接端和所述镜框之间设置有弹性限位件，所述弹性限位件依靠自身弹力将所述连接端限制于所述镜框内，并形成可拆卸连接。

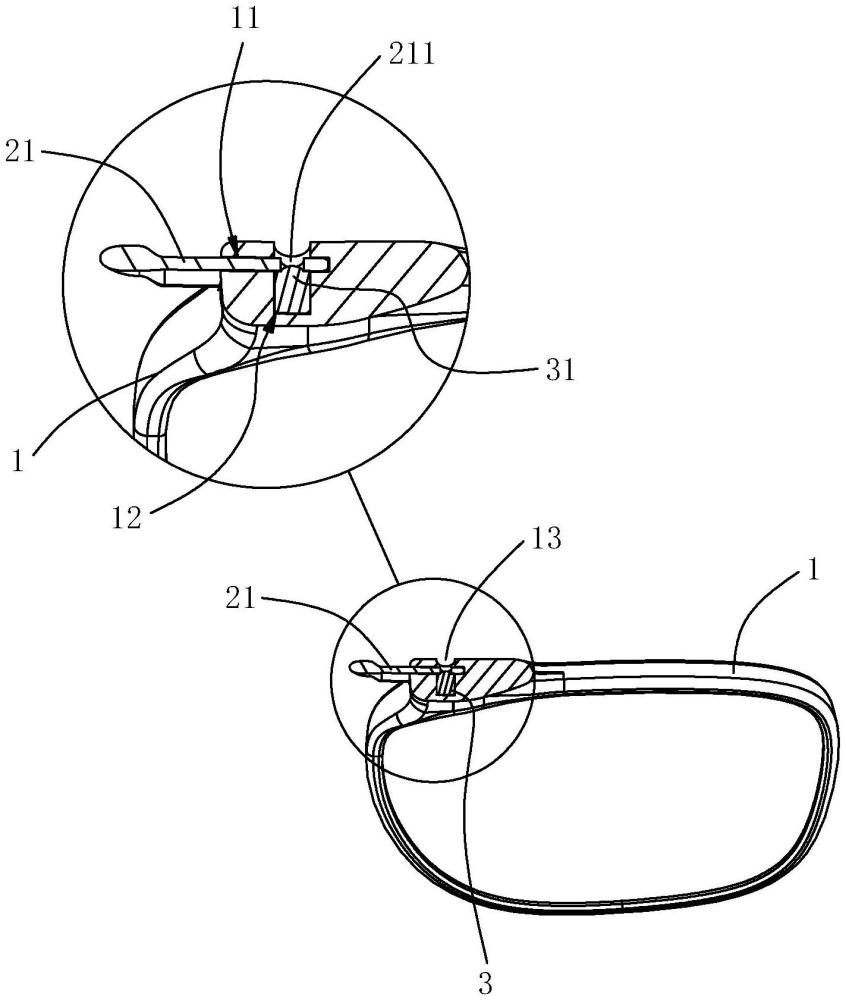

4、进一步的，所述弹性限位件包括可弹性伸缩的定位珠；所述镜框朝向所述连接端的一侧设置有配合所述连接端的安装槽，所述安装槽的槽壁开设有与之连通的容纳槽，所述容纳槽内装配有所述弹性限位件，所述连接端设置有配合所述定位珠的限位孔；所述连接端装配于所述安装槽，且所述定位珠可分离的插设于所述限位孔，以使所述连接端和所述镜框之间形成可拆卸连接。

5、进一步的，所述镜框的外壁开设有连通所述容纳槽和所述安装槽的安装孔。

6、进一步的，所述安装槽的延伸方向垂直于所述容纳槽的延伸方向。

7、进一步的，所述镜框、所述连接端和所述弹性限位件的设置数量各为两个，且一一对应；两个相对设置的连接端分别插设于与之对应的镜框，并依靠各自的弹性限位件形成可拆卸连接。

8、本实用新型提供一种夹镜，包括镜片以及上述的可拆式夹镜的安装结构。

9、通过本实用新型提供的技术方案，具有如下有益效果：

10、通过在所述镜框以及所述连接件的连接端之间设置弹性限位件，并依靠所述弹性限位件的自身弹力，以实现将所述连接端限制于所述镜框内，进而将所述夹持架通过所述连接件安装于所述镜框；且只需用力克服所述弹性限位件的弹力限制，即可在不需要拆卸工具的前提下解除所述连接端和所述镜框之间的限制关系，之后将所述镜框快速拆下，并更换新的镜框。

1.一种可拆式夹镜的安装结构，其特征在于：包括用于安装镜片的镜框、连接于所述镜框的连接件以及转动连接于所述连接件的夹持架；

2.根据权利要求1所述的可拆式夹镜的安装结构，其特征在于：所述弹性限位件包括可弹性伸缩的定位珠；所述镜框朝向所述连接端的一侧设置有配合所述连接端的安装槽，所述安装槽的槽壁开设有与之连通的容纳槽，所述容纳槽内装配有所述弹性限位件，所述连接端设置有配合所述定位珠的限位孔；所述连接端装配于所述安装槽，且所述定位珠可分离的插设于所述限位孔，以使所述连接端和所述镜框之间形成可拆卸连接。

3.根据权利要求2所述的可拆式夹镜的安装结构，其特征在于：所述镜框的外壁开设有连通所述容纳槽和所述安装槽的安装孔。

4.根据权利要求2所述的可拆式夹镜的安装结构，其特征在于：所述安装槽的延伸方向垂直于所述容纳槽的延伸方向。

5.根据权利要求1-4任一所述的可拆式夹镜的安装结构，其特征在于：所述镜框、所述连接端和所述弹性限位件的设置数量各为两个，且一一对应；两个相对设置的连接端分别插设于与之对应的镜框，并依靠各自的弹性限位件形成可拆卸连接。

6.一种夹镜，其特征在于：包括镜片以及权利要求1-5任一所述的可拆式夹镜的安装结构。
