一种煤矿井下巷道支护加固装置的制作方法

本发明涉及巷道支护设备，具体是指一种煤矿井下巷道支护加固装置。

背景技术：

1、在煤矿井下开采过程中，巷道是用于行人、运输、通风的重要通道。巷道在掘进过程中不可避免会遇到转弯，形成巷道拐角。巷道拐角处的围岩受力情况与直线段巷道明显不同，拐角处应力集中现象突出，围岩更容易发生变形、开裂甚至坍塌，是巷道支护的薄弱环节。目前，针对巷道拐角处的支护方式主要有两种：一种是在拐角处单独设置多根支柱进行支撑，但各支柱之间缺乏有效连接，整体性差，长期使用容易出现局部支护失效；另一种是采用钢棚支护配合连接机构进行调节，如通过连接板转动和滑动板滑动来适应不同拐角角度，但其结构较为复杂，零部件多，安装和调节不够便捷，且主要侧重棚架之间的连接调节，对拐角侧壁的支撑加固不足。

2、因此，需要研发一种煤矿井下巷道支护加固装置，以解决现有技术存在的上述问题。

技术实现思路

1、本发明要解决的技术问题是克服上述技术的缺陷，提供一种煤矿井下巷道支护加固装置。

2、为达以上目的，本发明提供一种煤矿井下巷道支护加固装置，包括：拐角支撑座、竖向顶撑组件和侧向支撑组件；所述拐角支撑座呈l型板状结构，且其顶部可伸缩设置有竖向顶撑组件，所述侧向支撑组件配合竖向顶撑组件滑动调节作业；所述拐角支撑座包括第一支撑板、第二支撑板、斜撑杆、地锚安装孔和地锚固定杆；所述竖向顶撑组件包括支撑外杆、伸缩内杆、连接横梁和支撑顶板；所述侧向支撑组件包括侧向固定板、侧向支撑板和侧向滑板。

3、进一步的，所述第一支撑板和第二支撑板整体呈l型一体式结构，所述斜撑杆设置于第一支撑板和第二支撑板之间，所述地锚安装孔分别均匀间隔设置于第一支撑板和第二支撑板板体上，且数量为多个；所述地锚固定杆分别穿设于地锚安装孔内。

4、进一步的，所述支撑外杆分别竖直设置于第一支撑板和第二支撑板顶部两端及拐角连接处顶部，所述伸缩内杆分别伸缩设置于支撑外杆内，所述连接横梁分别设置于伸缩内杆顶部，且分别连接于相邻伸缩内杆之间；所述支撑顶板设置于连接横梁顶部。

5、进一步的，所述支撑外杆杆体上沿竖直方向均匀间隔设置有多个定位孔，所述伸缩内杆底部设置有定位销，所述伸缩内杆通过定位销配合定位孔沿支撑外杆内进行上下滑动调节作业。

6、进一步的，所述侧向固定板分别竖直设置于第一支撑板和第二支撑板顶部，所述侧向支撑板分别一体式设置于侧向固定板顶部，所述侧向滑板分别一体式设置于连接横梁底部，且配合伸缩内杆滑动设置于侧向支撑板上方。

7、进一步的，所述侧向固定板板体上均匀间隔设置有多个侧向安装孔，所述侧向安装孔内分别设置有侧向固定杆，所述侧向支撑板顶部分别设置有矩形槽，且所述矩形槽内滑动设置有侧向滑板；所述侧向支撑板内侧面上分别设置有交叉杆。

8、与现有技术相比，本发明具有以下有益效果：

9、整体支护稳定性强：通过l型拐角支撑座搭配斜撑杆形成稳固的底部支撑结构，配合多组竖向顶撑组件与侧向支撑组件协同作业，各结构相互连接配合，整体性强，有效避免传统独立支柱支护易失效的问题，大幅提升巷道拐角处的支护稳定性。

10、高度可调、适配性广：竖向顶撑组件采用支撑外杆与伸缩内杆的伸缩配合结构，通过定位销与不同高度的定位孔配合，可灵活调节整体顶撑高度，能够适配不同高度的井下巷道，适用范围更广，调节操作简单便捷。

11、全方位侧向加固：采用分层式侧向支撑结构，侧向固定板对巷道侧壁底部支撑、侧向支撑板配合交叉杆对侧壁中部加固、侧向滑板滑动适配顶部侧壁支撑，实现巷道拐角侧壁全方位支护，弥补了传统支护结构侧壁加固不足的缺陷，有效缓解拐角应力集中问题。

12、安装便捷、结构精简：装置整体结构精简，零部件集成度高，通过地锚固定杆、侧向固定杆即可完成整体固定安装，无需复杂装配工序，安装与调节效率高，同时结构牢固，长期使用不易变形损坏，降低巷道支护维护成本。

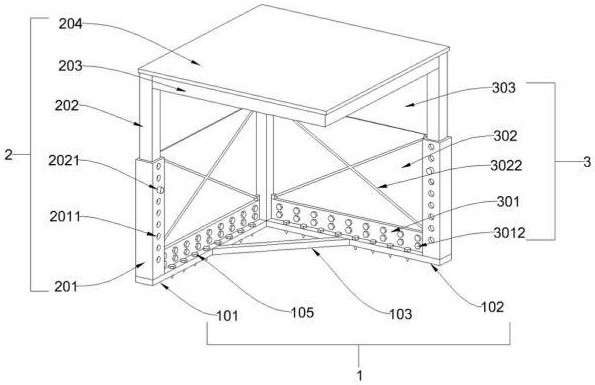

1.一种煤矿井下巷道支护加固装置，其特征在于，包括：拐角支撑座（1）、竖向顶撑组件（2）和侧向支撑组件（3）；所述拐角支撑座（1）呈l型板状结构，且其顶部可伸缩设置有竖向顶撑组件（2），所述侧向支撑组件（3）配合竖向顶撑组件（2）滑动调节作业；所述拐角支撑座（1）包括第一支撑板（101）、第二支撑板（102）、斜撑杆（103）、地锚安装孔（104）和地锚固定杆（105）；所述竖向顶撑组件（2）包括支撑外杆（201）、伸缩内杆（202）、连接横梁（203）和支撑顶板（204）；所述侧向支撑组件（3）包括侧向固定板（301）、侧向支撑板（302）和侧向滑板（303）。

2.根据权利要求1所述的一种煤矿井下巷道支护加固装置，其特征在于：所述第一支撑板（101）和第二支撑板（102）整体呈l型一体式结构，所述斜撑杆（103）设置于第一支撑板（101）和第二支撑板（102）之间，所述地锚安装孔（104）分别均匀间隔设置于第一支撑板（101）和第二支撑板（102）板体上，且数量为多个；所述地锚固定杆（105）分别穿设于地锚安装孔（104）内。

3.根据权利要求1所述的一种煤矿井下巷道支护加固装置，其特征在于：所述支撑外杆（201）分别竖直设置于第一支撑板（101）和第二支撑板（102）顶部两端及拐角连接处顶部，所述伸缩内杆（202）分别伸缩设置于支撑外杆（201）内，所述连接横梁（203）分别设置于伸缩内杆（202）顶部，且分别连接于相邻伸缩内杆（202）之间；所述支撑顶板（204）设置于连接横梁（203）顶部。

4.根据权利要求3所述的一种煤矿井下巷道支护加固装置，其特征在于：所述支撑外杆（201）杆体上沿竖直方向均匀间隔设置有多个定位孔（2011），所述伸缩内杆（202）底部设置有定位销（2021），所述伸缩内杆（202）通过定位销（2021）配合定位孔（2011）沿支撑外杆（201）内进行上下滑动调节作业。

5.根据权利要求1所述的一种煤矿井下巷道支护加固装置，其特征在于：所述侧向固定板（301）分别竖直设置于第一支撑板（101）和第二支撑板（102）顶部，所述侧向支撑板（302）分别一体式设置于侧向固定板（301）顶部，所述侧向滑板（303）分别一体式设置于连接横梁（203）底部，且配合伸缩内杆（202）滑动设置于侧向支撑板（302）上方。

6.根据权利要求5所述的一种煤矿井下巷道支护加固装置，其特征在于：所述侧向固定板（301）板体上均匀间隔设置有多个侧向安装孔（3011），所述侧向安装孔（3011）内分别设置有侧向固定杆（3012），所述侧向支撑板（302）顶部分别设置有矩形槽（3021），且所述矩形槽（3021）内滑动设置有侧向滑板（303）；所述侧向支撑板（302）内侧面上分别设置有交叉杆（3022）。
