一种适配5½″套管丢手桥塞的插管驱动式泵下油层与泵挂往复隔离换向井控装置的制作方法

本发明涉及石油开采井下井控工具领域，特别是一种适配5½″套管丢手桥塞的插管驱动式泵下油层与泵挂往复隔离换向井控装置。

背景技术：

1、目前国内各油田5½″套管管式泵采油井普遍采用y445丢手封隔器进行分层堵水、分层采油作业。现有井下泄油器、连通阀、单向阀普遍存在以下缺陷：

2、1、绝大多数连通工具安装在泵上管柱，泵下无可控隔离换向机构；

3、2、传统泄油器多为一次性开启结构，开启后无法再次密封，不能反复切换通断状态；

4、3、普通泵下单向阀只能防回流，无法主动导通、无法配合插管作业实现人工换向；

5、4、无法实现油层段与泵挂段的可控隔离与连通切换，造成停泵液柱回流、洗井无法建立循环、井下压力监测不准确等问题。

6、现有技术缺少一种：安装在深井泵下方、配套丢手桥塞、可插管开启、可自动复位、可多次往复启闭的泵下井控隔离换向装置。

技术实现思路

1、本发明的目的是为了解决上述问题，设计了一种适配5½″套管丢手桥塞的插管驱动式泵下油层与泵挂往复隔离换向井控装置。

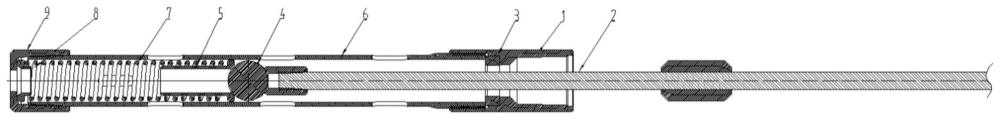

2、实现上述目的本发明的技术方案为，一种适配5½″套管丢手桥塞的插管驱动式泵下油层与泵挂往复隔离换向井控装置，包括上接头、顶杆、上凡尔座、凡尔球、下球座、筛管、复位弹簧、弹簧座和下接头；

3、上接头连接丢手桥塞，丢手桥塞以上插接顶杆、筛管、伸缩管、深井泵；

4、所述上接头下端固定安装上凡尔座；

5、所述凡尔球布置在上凡尔座与下球座之间并形成密封；

6、所述下球座位于筛管内，且上端承托凡尔球；

7、筛管内部装配复位弹簧，复位弹簧下端抵压在弹簧座上端面，所述下球座与复位弹簧连接；

8、所述弹簧座限位固定在下接头内部；

9、无外力状态时，复位弹簧推下球座、凡尔球整体上行，凡尔球压紧上凡尔座实现流道密封，隔离油层与泵挂空间；

10、顶杆被外部插管下压驱动，插管下压顶杆时，顶杆推动凡尔球下行脱离密封面，压缩复位弹簧，流道导通实现井筒连通；撤除插管后弹簧自动回弹复位，再次形成密封，实现往复隔离、换向通断功能。

11、所述筛管侧壁均匀开设过流孔，开启状态下保证大流量通流，满足压力传导需求。

12、所述装置最大外径为114mm，适配5½″标准套管内径，整体适配油田常规井下管柱匹配尺寸，所述丢手桥塞为y445丢手桥塞。

13、所述凡尔球采用硬质合金材质，阀体密封面精密加工，可承受30mpa长期井下压差工况，耐磨损、抗油气腐蚀。

14、利用本发明的技术方案制作的一种适配5½″套管丢手桥塞的插管驱动式泵下油层与泵挂往复隔离换向井控装置的有益效果是：

15、1、安装位置独特：布置在深井泵泵下、油层以上，填补目前油田泵下往复式隔离换向工具空白；

16、2、可反复启闭：区别于一次性封堵工具，可多次换向、多次密封，可长期重复使用；

17、3、井控效果可靠：有效隔离油层与y445丢手桥塞以上空间，杜绝井口溢流、井喷失控；

18、4、作业方便：依靠生产管柱下压机械开启，无需起下管柱，作业成本低、效率高；

19、5、适配性强：完全匹配y445丢手桥塞管柱结构，适用于全部5½″套管管式泵采油井；

20、6、全机械结构：无电器、无易损胶筒老化失效问题，耐高温、耐高压、耐油气腐蚀，井下寿命长。

1.一种适配5½″套管丢手桥塞的插管驱动式泵下油层与泵挂往复隔离换向井控装置，其特征在于：包括上接头（1）、凡尔球（4）、下球座（5）、弹簧座（8）和下接头（9）；

2.根据权利要求1所述的适配5½″套管丢手桥塞的插管驱动式泵下油层与泵挂往复隔离换向井控装置，其特征在于：所述筛管（6）侧壁均匀开设过流孔。

3.根据权利要求1所述的适配5½″套管丢手桥塞的插管驱动式泵下油层与泵挂往复隔离换向井控装置，其特征在于：所述装置最大外径为114mm，适配5½″标准套管内径，所述丢手桥塞为y445丢手桥塞。

4.根据权利要求1所述的适配5½″套管丢手桥塞的插管驱动式泵下油层与泵挂往复隔离换向井控装置，其特征在于：所述凡尔球（4）采用硬质合金材质。
