一种高炉炼铁可拆卸泥炮转轴结构的制作方法

本技术属于钢铁冶炼装备，尤其涉及一种高炉炼铁可拆卸泥炮转轴结构。

背景技术：

1、高炉炼铁是现代钢铁生产的重要环节，泥炮是高炉炼铁出铁的关键设备之一，主要用于对铁口进行堵塞操作。泥炮的核心功能在于其转动装置，该装置通过转炮油缸作用于转炮轴两端的上下钢板机构，驱动炮体转动，以实现准确的堵口作业。该装置在炼铁生产过程中需长期、高频率运转，其性能和可靠性直接关系到高炉生产的稳定性和效率。

2、在泥炮的长期运行中，其转动装置的转炮轴与轴衬不可避免地会发生磨损或损坏。随着磨损的加剧，会导致炮口与铁口的精度偏差加大，进而造成堵口困难。当磨损或损坏超过一定极限时，为了维持生产或进行维修，可能需要更换整座泥炮，或者采取单口出铁，甚至不得不进行休风停产等措施。然而，现有的转轴或轴衬的更换，往往需要将泥炮解体，现场操作难度大，不利于现场快速更换，从而对正常的生产造成一定影响。因此，如何设计一种结构简单、便于现场维护、能够实现转轴或轴衬快速更换的新装置，是当前高炉炼铁设备技术亟需解决的问题。

技术实现思路

1、针对现有技术存在的泥炮转轴及轴套衬磨损后更换困难、影响正常生产的问题，本实用新型提供了一种高炉炼铁可拆卸泥炮转轴结构。

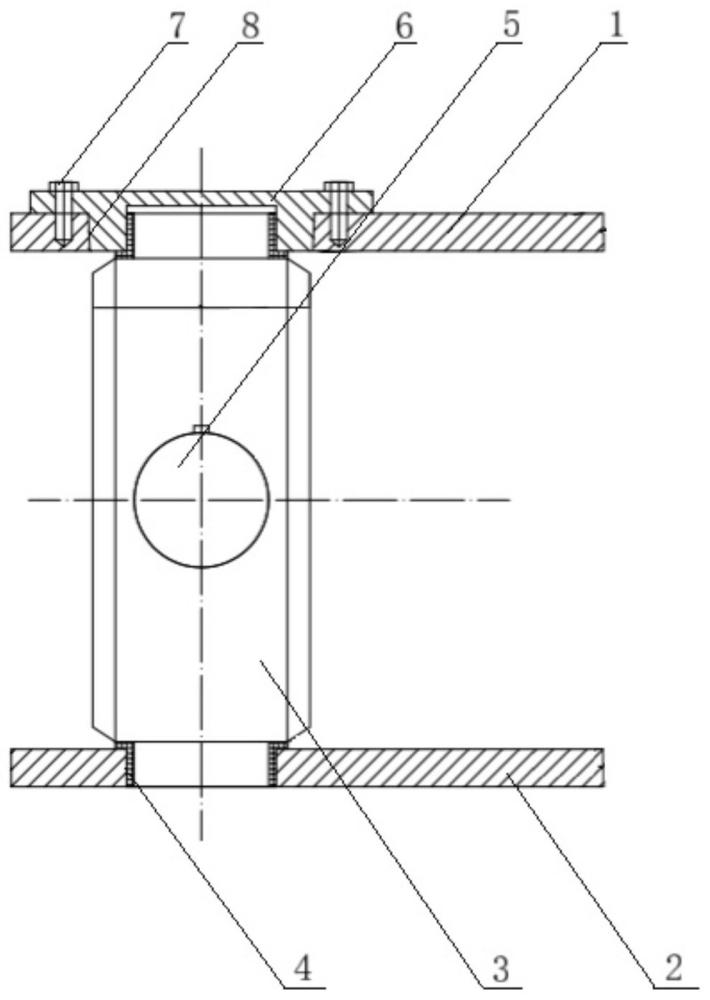

2、本实用新型是这样实现的，一种高炉炼铁可拆卸泥炮转轴结构，用于连接泥炮的顶板、底板和转炮油缸，所述转轴结构包括转轴和配合在转轴上的轴套衬，其特征在于：所述顶板上设置有可拆卸安装所述转轴的盖板结构；所述盖板结构通过紧固件与所述顶板连接；所述盖板结构与所述顶板之间设有配合连接部，该配合连接部在两者连接时实现紧密配合，且在所述盖板结构拆除后，所述转轴可通过所述顶板上的孔位实现拆卸和安装；所述转轴的两端均通过所述轴套衬分别连接所述盖板结构和所述底板。

3、在上述技术方案中，优选的，所述配合连接部为设置在所述顶板与所述盖板结构之间的锥度配合孔。

4、在上述技术方案中，优选的，所述顶板上的锥度配合孔的孔径尺寸大于所述转轴上对应拆卸方向的肩宽。

5、在上述技术方案中，优选的，所述盖板结构是可拆卸盖板，所述紧固件是紧固螺栓。

6、在上述技术方案中，优选的，所述转轴是油缸转轴，其上设有与转炮油缸连接的油缸轴孔。

7、在上述技术方案中，优选的，所述轴套衬是自润滑轴套衬。

8、在上述技术方案中，优选的，所述结构采用上装配形式。

9、本技术方案所设计的高炉炼铁可拆卸泥炮转轴结构，采用上装配形式，实现了简易方便的更换结构，具有检修短时更换的便利性。该结构设计简单，可方便进行维护更换。此装置的投用，可极大提高检修更换时间，实现随时更换性，避免了因传动轴、轴衬磨损长时间影响堵口困难或事故。该结构能够极大提高可靠性、精度，为高炉稳定生产奠定基础。该结构具备高效率和简易高效的特性。同时，可实现油缸转轴或自润滑轴套衬的在线短时高效更换，有效提高了泥炮设备性能。

1.一种高炉炼铁可拆卸泥炮转轴结构，用于连接泥炮的顶板、底板和转炮油缸，所述转轴结构包括转轴和配合在转轴上的轴套衬，其特征在于：所述顶板上设置有可拆卸安装所述转轴的盖板结构；所述盖板结构通过紧固件与所述顶板连接；所述盖板结构与所述顶板之间设有配合连接部，该配合连接部在两者连接时实现紧密配合，且在所述盖板结构拆除后，所述转轴可通过所述顶板上的孔位实现拆卸和安装；所述转轴的两端均通过所述轴套衬分别连接所述盖板结构和所述底板。

2.根据权利要求1所述的高炉炼铁可拆卸泥炮转轴结构，其特征在于：所述配合连接部为设置在所述顶板与所述盖板结构之间的锥度配合孔。

3.根据权利要求2所述的高炉炼铁可拆卸泥炮转轴结构，其特征在于：所述顶板上的锥度配合孔的孔径尺寸大于所述转轴上对应拆卸方向的肩宽。

4.根据权利要求1所述的高炉炼铁可拆卸泥炮转轴结构，其特征在于：所述盖板结构是可拆卸盖板，所述紧固件是紧固螺栓。

5.根据权利要求1所述的高炉炼铁可拆卸泥炮转轴结构，其特征在于：所述转轴是油缸转轴，其上设有与转炮油缸连接的油缸轴孔。

6.根据权利要求1所述的高炉炼铁可拆卸泥炮转轴结构，其特征在于：所述轴套衬是自润滑轴套衬。

7.根据权利要求1所述的高炉炼铁可拆卸泥炮转轴结构，其特征在于：所述结构采用上装配形式。
