一种便于去除锌灰的炉鼻子装置的制作方法

本申请涉及热镀锌生产设备的，尤其是涉及一种便于去除锌灰的炉鼻子装置。

背景技术：

1、炉鼻子是连续热镀锌产线的关键设备部件，作为连接退火炉和锌锅的过渡通道，其主要作用是密封带钢进入锌锅的过程，维持还原性气氛以防止氧化，从而起到隔绝空气以保障涂镀质量的作用。

2、连续热镀锌产线中，炉鼻子内壁容易粘附锌灰，这些杂质脱落会导致带钢出现表面锌灰缺陷，因此需要人工通过炉鼻子上端预留的小孔，采用人工刮铲或软管高压吹扫的方式进行清灰，但是由于管径的限制，导致这中方式难以覆盖所有清洁区域，且需要消耗工人大量时间与精力，同时存在金属灰被吹到加热炉中的风险。

技术实现思路

1、为了提升炉鼻子的清洁效果与作业效率，本申请提供一种便于去除锌灰的炉鼻子装置。

2、本申请提供的一种便于去除锌灰的炉鼻子装置，采用如下的技术方案：

3、一种便于去除锌灰的炉鼻子装置，包括炉鼻子本体，所述炉鼻子本体上开设有空腔，所述炉鼻子本体上设有振动组件，所述振动组件包括气动振动器和气体管道，所述气体管道设置于气动振动器上，所述气体管道上设有用于供气的驱动源，所述气动振动器设置有两个，两个所述气动振动器分别位于炉鼻子本体相背两侧。

4、通过采用上述技术方案，通过两个气动振动器分别位于炉鼻子本体相背两侧，两个气动振动器能够对炉鼻子本体的内壁稳定输出振动，通过气动振动器产生的高频振动作用力，使得粘附的锌灰在振动作用下脱离内壁，避免单纯依赖气流的局限性，工作人员无需手动清灰，减少工作人员的工作量，避免金属灰被吹到加热炉中的风险，进一步保障涂镀产品表面质量，减少因杂质缺陷导致的产品降级，同时维持生产连续性，提升整体连续热镀锌产线的运行效率和稳定性。

5、可选的，所述气体管道上设有控制件，所述控制件用于精准调节气体管道内的流量。

6、通过采用上述技术方案，通过气体管道上设有控制件，使得控制件能够精准调节气体管道内的流量，以适配气压控制需求，工作人员能够通过调节控制件将气体管道内的气压控制到一定数值，让气体能够稳定地输入到气动振动器内，从而实现气动振动器稳定高频的振动，更好地对顽固粘附杂质进行剥离。

7、可选的，所述气体管道包括第一管道和第二管道，所述第一管道和第二管道分别螺纹连接并且焊接固定于控制件的两端。

8、通过采用上述技术方案，通过第一管道和第二管道分别螺纹连接并且焊接固定于控制件的两端，使得控制件能够密封连接于气体管道内，气体管道内的气密性增强，减少气体从控制件连接处逸出的可能性，同时能够适配于高温腐蚀工况，减小常规管道失效的可能性，从而提高炉鼻子清灰装置的稳定性，工作人员能够手动进行控制件的拆卸和安装，为工作人员提供较大便利。

9、可选的，所述控制件包括螺纹球阀。

10、通过采用上述技术方案，通过控制件包括螺纹球阀，工作人员能够手动控制气体管道内的气压，减少多余气流带动杂质扩散的可能性，使得气体管道内的气压能够适配于不同厚度的杂质，从而增强炉鼻子清灰装置的适用性。

11、可选的，所述控制件包括电磁阀。

12、通过采用上述技术方案，通过控制件包括电磁阀，能够实现通过中央控制系统远程调节气路流量与气压，工作人员无需靠近高温炉鼻子区域操作，避免高温环境对工作人员的安全隐患，同时能够实现多台炉鼻子清灰装置的同步调控，减少人工巡检与操作成本，从而提高整体产线的自动化管理水平。

13、可选的，所述气体管道上设有用于监测气体管道内工作气压的气压表。

14、通过采用上述技术方案，通过气体管道上设有用于检测气体管道内工作气压的气压表，气压表能够实时显示当前气体管道内的气压，以便于工作人员对气体管道内气压进行监控，从而确保气动振动器的振动频率稳定在最优范围。

15、可选的，所述气体管道上设有三通管，所述三通管两端分别连接两侧气体管道，所述三通管用于平衡两路气路的气压。

16、通过采用上述技术方案，通过三通管两端分别连接两侧管道，使得三通管能够平衡两路气路的气压，工作人员能够同时实现两路气路的气压调节，使得气体管道内的气压平衡，从而增强装置整体的稳定性。

17、可选的，所述气动振动器上设有紧固件，所述气动振动器上设有安装板，所述安装板上开设有供紧固件插入的安装孔，所述炉鼻子本体上设有固定板，所述固定板上开设有供紧固件插入的固定孔。

18、通过采用上述技术方案，通过安装板上开设有供紧固件插入的安装孔，且固定板上开设有供紧固件插入的固定孔，工作人员通过将紧固件穿过安装孔插入固定孔中，工作人员能够将气动振动器固定在炉鼻子本体上，减少启动振动器从炉鼻子本体上掉落的可能性，从而增强设备整体的稳定性，以实现气动振动器对炉鼻子本体进行持续振动。

19、综上所述，本申请包括以下至少一种有益技术效果：

20、1.通过两个气动振动器分别位于炉鼻子本体相背两侧，两个气动振动器能够对炉鼻子本体的内壁稳定输出振动，通过气动振动器产生的高频振动作用力，使得粘附的锌灰在振动作用下脱离内壁，避免单纯依赖气流的局限性，工作人员无需手动清灰，减少工作人员的工作量，避免金属灰被吹到加热炉中的风险，进一步保障涂镀产品表面质量，减少因杂质缺陷导致的产品降级，同时维持生产连续性，提升整体连续热镀锌产线的运行效率和稳定性。

21、2.通过气体管道上设有控制件，使得控制件能够精准调节气体管道内的流量，以适配气压控制需求，工作人员能够通过调节控制件将气体管道内的气压控制到一定数值，让气体能够稳定地输入到气动振动器内，从而实现气动振动器稳定高频的振动，更好地对顽固粘附杂质进行剥离。

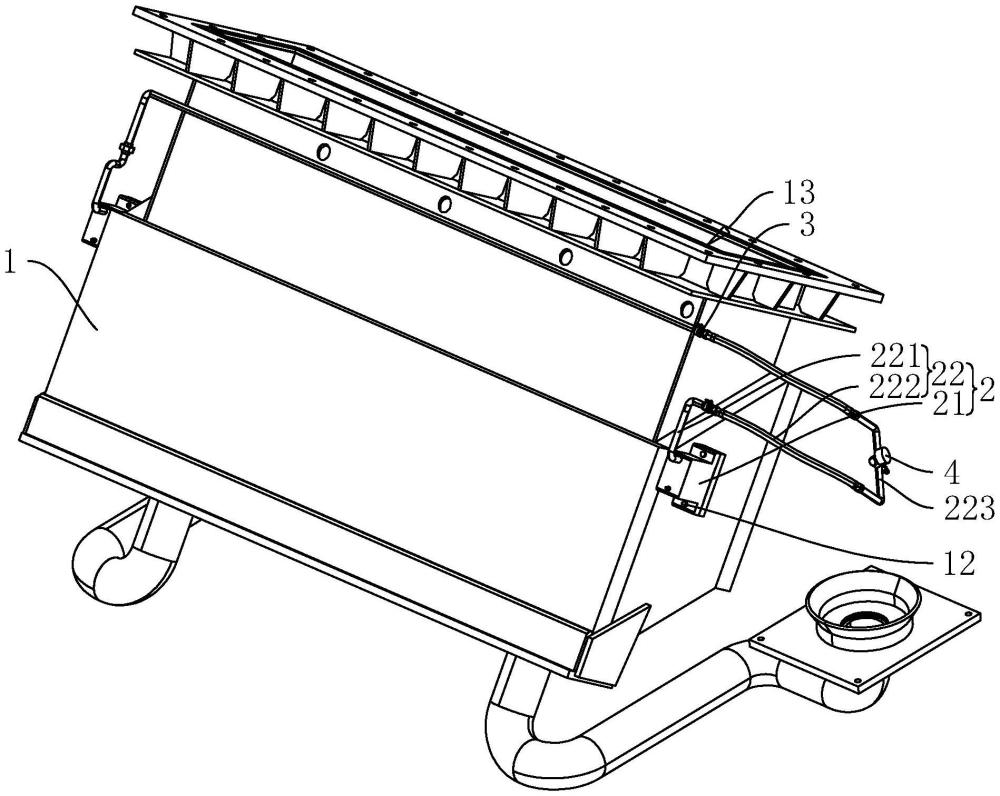

1.一种便于去除锌灰的炉鼻子装置，包括炉鼻子本体(1)，所述炉鼻子本体(1)上开设有空腔(13)，其特征在于：所述炉鼻子本体(1)上设有振动组件(2)，所述振动组件(2)包括气动振动器(21)和气体管道(22)，所述气体管道(22)设置于气动振动器(21)上，所述气体管道(22)上设有用于供气的驱动源，所述气动振动器(21)设置有两个，两个所述气动振动器(21)分别位于炉鼻子本体(1)相背两侧。

2.根据权利要求1所述的一种便于去除锌灰的炉鼻子装置，其特征在于：所述气体管道(22)上设有控制件(3)，所述控制件(3)用于精准调节气体管道(22)内的流量。

3.根据权利要求1所述的一种便于去除锌灰的炉鼻子装置，其特征在于：所述气体管道(22)包括第一管道(221)和第二管道(222)，所述第一管道(221)和第二管道(222)分别螺纹连接并且焊接固定于控制件(3)的两端。

4.根据权利要求3所述的一种便于去除锌灰的炉鼻子装置，其特征在于：所述第一管道(221)设置为硬管，所述第二管道(222)设置为软管。

5.根据权利要求2所述的一种便于去除锌灰的炉鼻子装置，其特征在于：所述控制件(3)包括螺纹球阀。

6.根据权利要求2所述的一种便于去除锌灰的炉鼻子装置，其特征在于：所述控制件(3)包括电磁阀。

7.根据权利要求1所述的一种便于去除锌灰的炉鼻子装置，其特征在于：所述气体管道(22)上设有用于监测气体管道(22)内工作气压的气压表(4)。

8.根据权利要求1所述的一种便于去除锌灰的炉鼻子装置，其特征在于：所述气体管道(22)上设有三通管(223)，所述三通管(223)两端分别连接两侧气体管道(22)，所述三通管(223)用于平衡两路气路的气压。

9.根据权利要求1所述的一种便于去除锌灰的炉鼻子装置，其特征在于：所述气动振动器(21)上设有紧固件(12)，所述气动振动器(21)上设有安装板(211)，所述安装板(211)上开设有供紧固件(12)插入的安装孔(212)，所述炉鼻子本体(1)上设有固定板(11)，所述固定板(11)上开设有供紧固件(12)插入的固定孔(111)。
