自动打磨抛光设备的制作方法

本技术涉及抛光设备，尤其涉及自动打磨抛光设备。

背景技术：

1、自动打磨抛光设备是制造业中实现表面处理自动化的核心装备，其发展背景与制造业对效率提升、质量标准化、成本控制及安全生产的需求深度绑定，同时依托于机械设计、自动化控制、传感技术等多领域的技术突破。

2、自动打磨抛光设备是通过感知系统获取实时数据，控制系统基于数据生成优化策略，执行系统精准完成打磨动作，最终实现无需人工干预的标准化、高精度表面的处理，解决了人工打磨的效率、质量与安全痛点，同时通过数据积累持续优化工艺，适配不同行业、不同工件的打磨需求。

3、目前所使用的自动打磨抛光设备，打磨片在打磨过程中后会出现磨损或者断裂，致使打磨的零件会打磨不到位，有较大的瑕疵，另外设备在在需要移动到别处工作，移动完毕后有些地面会不平整会影响设备打磨零部件的精准度。

技术实现思路

1、为了弥补以上不足，本实用新型提供了自动打磨抛光设备，旨在改善打磨片在打磨过程中后会出现磨损或者断裂，导致打磨的零件会打磨不到位有瑕疵，另外设备在在需要移动到别处工作，移动完毕后有些地面会不平整会导致设备无法精准打磨零部件的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、自动打磨抛光设备，包括机架，所述机架顶部固定连接有横梁，所述横梁外侧开设有滑槽一，所述横梁顶部滑动连接有升降机，所述升降机底部固定连接有滑轮一，所述滑轮一滑动连接在滑槽一内部，所述升降机底部固定连接有打磨抛光器，所述打磨抛光器外侧开设有旋钮卡槽，所述打磨抛光器外侧螺纹连接有打磨片，所述打磨抛光器外侧螺纹连接有旋钮，所述旋钮螺纹连接在旋钮卡槽内部，所述机架底部安装有调节组件，所述机架底部开设有支撑杆卡槽；

4、作为上述技术方案的进一步描述：

5、所述调节组件包括可调节液压支撑杆，所述可调节液压支撑杆固定连接在支撑杆卡槽内部，所述可调节液压支撑杆底部固定连接有防滑垫；

6、作为上述技术方案的进一步描述：

7、所述机架顶部固定连接有固定板，所述固定板外部两侧开设有滑槽二；

8、作为上述技术方案的进一步描述：

9、所述固定板滑动连接有夹具，所述夹具底部固定连接有滑轮二，所述滑轮二滑动连接在滑槽二内；

10、作为上述技术方案的进一步描述：

11、所述固定板底部固定连接有传送带，所述固定板底部固定连接有滑轮三；

12、作为上述技术方案的进一步描述：

13、所述机架内部固定连接有滑架，所述滑架外侧开设有滑槽三，所述滑轮三滑动连接在滑槽三内部；

14、作为上述技术方案的进一步描述：

15、所述机架外侧固定连接有连接杆，所述连接杆底部固定连接有控制器；

16、作为上述技术方案的进一步描述：

17、所述控制器外侧固定连接有触控屏，所述控制器外侧安装有开关。

18、本实用新型具有如下有益效果：

19、1、本实用新型中，通过快速拆卸机构可以快速的更换打磨片，快速拆卸机构能够大幅缩短打磨片的更换时间，确保打磨片始终处于有效工作状态，从根源上解决了因打磨片更换不及时造成零件打磨不到位、出现较大瑕疵的隐患。

20、2、本实用新型中，通过升降调节机构，当设备需转移至其他场地作业时，即便移动后遭遇地面不平整的情况，也能通过其灵活调节实现设备水平校准，从而有效规避因场地平整度不足对零部件打磨精准度造成的影响。

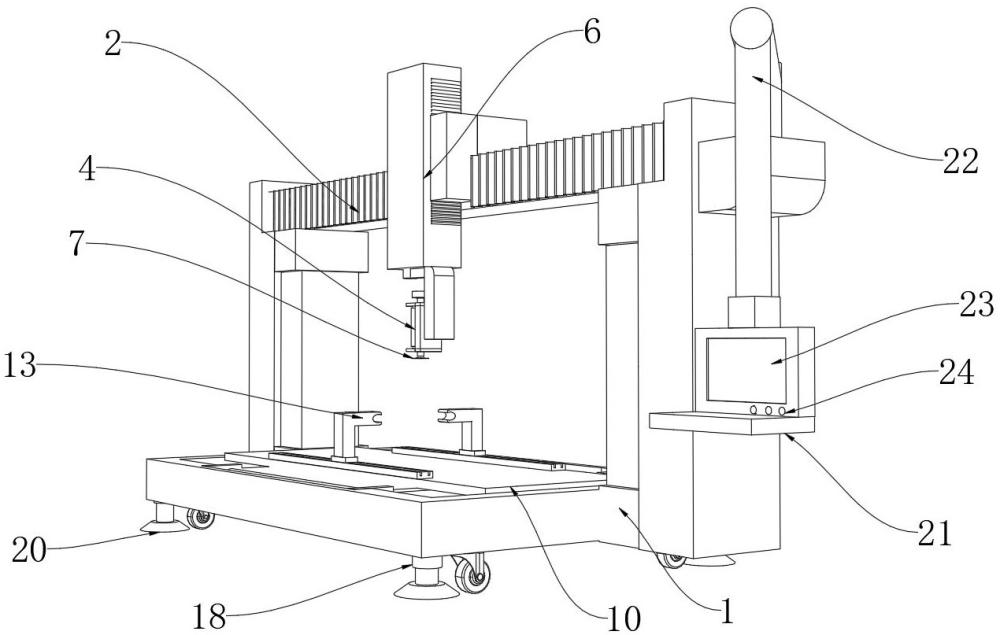

1.自动打磨抛光设备，包括机架（1），其特征在于：所述机架（1）顶部固定连接有横梁（2），所述横梁（2）外侧开设有滑槽一（3），所述横梁（2）顶部滑动连接有升降机（6），所述升降机（6）底部固定连接有滑轮一（5），所述滑轮一（5）滑动连接在滑槽一（3）内部，所述升降机（6）底部固定连接有打磨抛光器（4），所述打磨抛光器（4）外侧开设有旋钮卡槽（9），所述打磨抛光器（4）外侧螺纹连接有打磨片（7），所述打磨抛光器（4）外侧螺纹连接有旋钮（8），所述旋钮（8）螺纹连接在旋钮卡槽（9）内部，所述机架（1）底部安装有调节组件，所述机架（1）底部开设有支撑杆卡槽（19）。

2.根据权利要求1所述的自动打磨抛光设备，其特征在于：所述调节组件包括可调节液压支撑杆（18），所述可调节液压支撑杆（18）固定连接在支撑杆卡槽（19）内部，所述可调节液压支撑杆（18）底部固定连接有防滑垫（20）。

3.根据权利要求2所述的自动打磨抛光设备，其特征在于：所述机架（1）顶部固定连接有固定板（10），所述固定板（10）外部两侧开设有滑槽二（11）。

4.根据权利要求3所述的自动打磨抛光设备，其特征在于：所述固定板（10）滑动连接有夹具（13），所述夹具（13）底部固定连接有滑轮二（12），所述滑轮二（12）滑动连接在滑槽二（11）内部。

5.根据权利要求3所述的自动打磨抛光设备，其特征在于：所述固定板（10）底部固定连接有传送带（14），所述固定板（10）底部固定连接有滑轮三（15）。

6.根据权利要求5所述的自动打磨抛光设备，其特征在于：所述机架（1）内部固定连接有滑架（16），所述滑架（16）外侧开设有滑槽三（17），所述滑轮三（15）滑动连接在滑槽三（17）内部。

7.根据权利要求1所述的自动打磨抛光设备，其特征在于：所述机架（1）外侧固定连接有连接杆（22），所述连接杆（22）底部固定连接有控制器（21）。

8.根据权利要求7所述的自动打磨抛光设备，其特征在于：所述控制器（21）外侧固定连接有触控屏（23），所述控制器（21）外侧安装有开关（24）。
