一种水晶球打磨抛光机的制作方法

本技术属于水晶球加工设备领域，具体地说，是涉及一种水晶球打磨抛光机。

背景技术：

1、水晶球大量应用于装饰品、奖杯以及灯具等产品上，同时对水晶球表面光洁度有较高的要求，因此在水晶球生产过程中通常进行多道工艺进行打磨和抛光作业，目前生产过程打磨和抛光步骤较为分散，需要多个岗位多台设备分别进行，由此就会带来生产资源的浪费，同时打磨效率低下，无形中增加水晶球加工成本。

技术实现思路

1、为了现有技术存在的上述技术问题，本实用新型提供一种水晶球打磨抛光机。

2、为解决上述技术问题提供一种水晶球打磨抛光机，包括粗磨装置和精磨抛光装置，所述粗磨装置和精磨抛光 装置均设置在工作台上，所述粗磨装置为精磨抛光装置供给粗磨水晶球；

3、所述精磨抛光装置至少设置有一组打磨抛光机构，所述打磨抛光机构设置有若干可同步上升或下降进行打磨作业的打磨抛光部；

4、所述打磨抛光机构下端设置一组水晶球旋转驱动辊，所述水晶球旋转驱动辊在若干打磨抛光部进行打磨抛光作业时，驱动水晶球转动；

5、所述一组水晶球旋转驱动辊之间设置有水晶球升降传送机构，所述水晶球升降传送机构将粗磨装置供给的水晶球传送至打磨抛光机构位置进行打磨抛光，同时将打磨抛光好的水晶球传递输出。

6、进一步的，所述若干打磨抛光部为打磨电机，其输出端均设置打磨抛光头，所述打磨抛光部输出端设置的打磨抛光头从精磨抛光装置输入端到输出端打磨精度由粗到细设置。

7、更进一步的，所述若干打磨抛光部均通过滑轨可上下滑动的设置在工作台上，并且打磨抛光部还通过驱动杆与驱动支架传动连接，同时所述驱动支架与设置在工作台上的驱动机构输出端传动连接。

8、更进一步的，所述一组水晶球旋转驱动辊设置有自转驱动机构和轴向移动驱动机构，所述自转驱动机构驱动水晶球旋转驱动辊绕各自轴线转动，所述轴向移动驱动机构驱动水晶球旋转驱动辊沿轴线方向左右往复移动；所述水晶球旋转驱动辊上设置有若干径向驱动槽和轴向驱动槽。

9、更进一步的，所述水晶球升降传送机构设置有若干升降拖头，所述升降拖头的数量比设置的打磨抛光部的数量多一只。

10、更进一步的，所述水晶球升降传送机构通过滑轨设置在工作台上，并且升降拖头设置有升降机构，同时水晶球升降传送机构与设置在工作台上的左右驱动机构传动连接。

11、更进一步的，所述粗磨装置包括水晶球粗磨驱动辊、粗磨轮机构、从动辊和水晶球传送轨道，所述粗磨轮机构用于对毛料水晶球进行打磨，所述水晶球粗磨驱动辊与从动辊配合驱动毛料水晶球翻转打磨，所述水晶球传送轨道承接粗磨后的水晶球，并将其传送至水晶球升降传送机构位置。

12、更进一步的，所述水晶球粗磨驱动辊设置有转动驱动电机，驱动水晶球粗磨驱动辊绕其轴线转动；所述水晶球粗磨驱动辊还设置有轴向驱动电机，驱动水晶球粗磨驱动辊向轴线方向移动，所述水晶球粗磨驱动辊还设置有左右驱动机构，驱动水晶球粗磨驱动辊靠近或远离粗磨轮机构以适应不同直径的毛料水晶球粗磨作业；所述粗磨轮机构设置有粗磨驱动电机。

13、更进一步的，所述水晶球粗磨驱动辊位置还设置有毛料水晶球输送机构，所述毛料水晶球输送机构设置有倾斜输送轨道，所述倾斜输送轨道上设置有拦截释放机构和储料斗。

14、更进一步的，所述粗磨装置下端还设置有废水及粉尘收集机构，所述收集机构收集废水及粉尘，并通过排出口排送至精磨抛光装置位置，与精磨抛光装置产生的废水及粉尘一并收集排放。

15、本实用新型涉及一种水晶球打磨抛光机，包括粗磨装置和精磨抛光装置，所述粗磨装置和精磨抛光装置均设置在工作台上，所述粗磨装置为精磨抛光装置供给粗磨水晶球。在工作的时候，精磨抛光装置通过打磨抛光机构设置的若干打磨抛光部对待打磨水晶球进行打磨或抛光，同时通过一组水晶球旋转驱动辊对待打磨水晶球进行承托并驱动其旋转，使待打磨水晶球各个位置各个角度都能够得到打磨或抛光，在打磨或抛光完成以后，通过水晶球升降传送机构对输入端水晶球进行接收，并对输出端抛光好的水晶球传送输出，由此通过上述设置及步骤同时完成水晶球打磨和抛光工作，实用性好，节约生产资源，提高生产效率，降低生产成本。

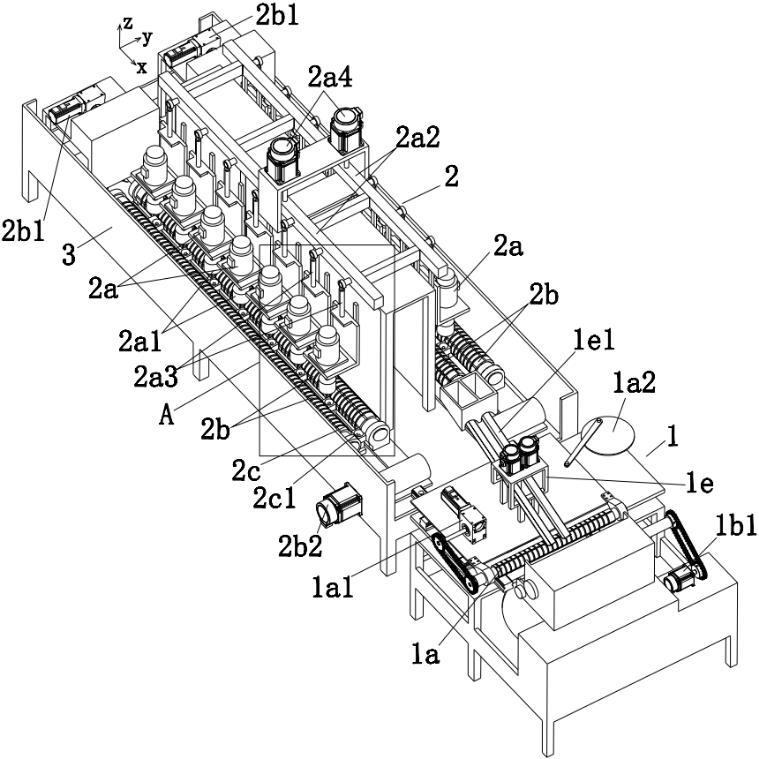

1.一种水晶球打磨抛光机，包括粗磨装置（1）和精磨抛光装置（2），所述粗磨装置（1）和精磨抛光装置（2）均设置在工作台（3）上，所述粗磨装置（1）为精磨抛光装置（2）供给粗磨水晶球；

2.根据权利要求1所述的一种水晶球打磨抛光机，其特征在于：所述打磨抛光部（2a）为打磨电机，其输出端均设置打磨抛光头（2a1），所述打磨抛光部（2a）输出端设置的打磨抛光头（2a1）从精磨抛光装置（2）输入端到输出端打磨精度由粗到细设置。

3.根据权利要求1所述的一种水晶球打磨抛光机，其特征在于：所述若干打磨抛光部（2a）均通过滑轨可上下滑动的设置在工作台（3）上，并且打磨抛光部（2a）还通过驱动杆（2a3）与驱动支架（2a2）传动连接，同时所述驱动支架（2a2）与设置在工作台（3）上的驱动机构（2a4）输出端传动连接。

4.根据权利要求1所述的一种水晶球打磨抛光机，其特征在于：所述一组水晶球旋转驱动辊（2b）设置有自转驱动机构（2b1）和轴向移动驱动机构（2b2），所述自转驱动机构（2b1）驱动水晶球旋转驱动辊（2b）绕各自轴线转动，所述轴向移动驱动机构（2b2）驱动水晶球旋转驱动辊（2b）沿轴线方向左右往复移动；所述水晶球旋转驱动辊（2b）上设置有若干径向驱动槽（2b3）和轴向驱动槽（2b4）。

5.根据权利要求1所述的一种水晶球打磨抛光机，其特征在于：所述水晶球升降传送机构（2c）设置有若干升降拖头（2c1），所述升降拖头（2c1）的数量比设置的打磨抛光部（2a）的数量多一只。

6.根据权利要求5所述的一种水晶球打磨抛光机，其特征在于：所述水晶球升降传送机构（2c）通过滑轨设置在工作台（3）上，并且升降拖头（2c1）设置有升降机构（2c2），同时水晶球升降传送机构（2c）与设置在工作台（3）上的左右驱动机构（2c3）传动连接。

7.根据权利要求1-6任一所述的一种水晶球打磨抛光机，其特征在于：所述粗磨装置（1）包括水晶球粗磨驱动辊（1a）、粗磨轮机构（1b）、从动辊（1c）和水晶球传送轨道（1d），所述粗磨轮机构（1b）用于对毛料水晶球进行打磨，所述水晶球粗磨驱动辊（1a）与从动辊（1c）配合驱动毛料水晶球翻转打磨，所述水晶球传送轨道（1d）承接粗磨后的水晶球，并将其传送至水晶球升降传送机构（2c）位置。

8.根据权利要求7所述的一种水晶球打磨抛光机，其特征在于：所述水晶球粗磨驱动辊（1a）设置有转动驱动电机（1a1），驱动水晶球粗磨驱动辊（1a）绕其轴线转动；所述水晶球粗磨驱动辊（1a）还设置有轴向驱动电机（1a2），驱动水晶球粗磨驱动辊（1a）向轴线方向移动，所述水晶球粗磨驱动辊（1a）还设置有左右驱动机构，驱动水晶球粗磨驱动辊（1a）靠近或远离粗磨轮机构（1b）以适应不同直径的毛料水晶球粗磨作业；所述粗磨轮机构（1b）设置有粗磨驱动电机（1b1）。

9.根据权利要求7所述的一种水晶球打磨抛光机，其特征在于：所述水晶球粗磨驱动辊（1a）位置还设置有毛料水晶球输送机构（1e），所述毛料水晶球输送机构（1e）设置有倾斜输送轨道（1e1），所述倾斜输送轨道（1e1）上设置有拦截释放机构（1e2）和储料斗（1e3）。

10.根据权利要求8或9所述的一种水晶球打磨抛光机，其特征在于：所述粗磨装置（1）下端还设置有废水及粉尘收集机构（1f），所述收集机构（1f）收集废水及粉尘，并通过排出口（1f1）排送至精磨抛光装置（2）位置，与精磨抛光装置（2）产生的废水及粉尘一并收集排放。
