一种用于抛光机的主轴结构的制作方法
本技术涉及抛光机主轴,尤其为一种用于抛光机的主轴结构。
背景技术:
1、在机械加工领域,抛光机是一种对工件表面进行光整处理的重要设备。电主轴作为抛光机的核心动力部件,其输出端通常需要安装抛光轮。为了提高生产效率并适应不同抛光工艺的需求,抛光轮在实际作业中需要频繁更换。目前,抛光轮与电主轴的连接多采用传统的螺纹连接或法兰连接方式。这些连接方式在拆装时,通常需要使用扳手等辅助工具,并需要操作人员手动对准螺纹,操作过程繁琐且耗时,影响了设备的使用效率。此外,若对接时存在轴向或径向的微小偏差,强行拧紧容易导致螺纹损伤,影响连接精度和可靠性。在高速旋转的抛光作业中,连接处的任何松动或对中不良都可能引发振动,不仅降低抛光质量,还存在安全隐患。
2、公开号为cn217317480u的中国专利一种手机外壳抛光机台抛光轮安装机构,通过方形主轴旋转驱动对工件进行抛光,但是,在连接不同的抛光轮时,存在抛光轮的安装繁琐,无法实现对抛光轮的快速安装的问题。
3、因此,如何提供一种能实现抛光轮快速、准确、可靠安装与锁紧,并降低操作难度的主轴连接结构,成为本领域亟待解决的技术问题。
技术实现思路
1、本实用新型的主要目的在于提供一种用于抛光机的主轴结构,以解决相关技术中提出的传统的连接方式对于抛光轮的安装都比较繁琐,无法实现对抛光轮的快速安装的问题。
2、为了实现上述目的,根据本实用新型的一个方面,提供了一种用于抛光机的主轴结构,包括电主轴及其下端的安装轴,安装轴处设有蜗轮,安装轴下表面固定安装有连接轴,还包括:限位部,若干限位部滑动设于连接轴的弧壁处;连接部,连接部包括对接轴,对接轴上表面开设有对接孔,对接孔侧壁呈环形阵列开设有若干连接插槽,连接轴插入对接孔内与连接部连接,限位部插入至连接插槽内固定连接部位置,驱动件带动蜗轮下移,蜗轮下端与对接轴上端连接。
3、进一步地,所述电主轴中部固定安装有安装架,安装轴外弧壁开设有上螺纹,蜗轮为环形结构,蜗轮内弧壁开设有内螺纹,蜗轮螺纹安装在安装轴上。
4、进一步地,所述连接轴侧壁呈环形阵列开设有若干伸缩槽。
5、进一步地,所述限位部包括限位块,限位块滑动设于伸缩槽处,限位块一侧固定安装有两个推动弹簧,推动弹簧另一端固定安装在伸缩槽内侧壁处。
6、进一步地,所述限位块一侧侧壁上下两端处对称开设有向下倾斜的斜角,限位块一端插入至连接插槽内。
7、进一步地,所述对接轴下端固定安装有抛光轮,对接轴外弧壁上端处开设有下螺纹。
8、进一步地,所述电主轴下表面一侧开设有安装槽,安装槽内部固定安装有微型电机,安装槽处转动安装有蜗杆,蜗杆与蜗轮啮合,微型电机输出轴与蜗杆一端固定连接。
9、进一步地,所述对接轴的直径和安装轴的直径相同。
10、进一步地,所述连接轴下表面边缘处开设有向下倾斜的第一斜面,第一斜面呈30-60°倾斜。
11、进一步地,所述对接孔上端边缘处开设有向下倾斜的第二斜面,第二斜面呈30-60°倾斜,且第二斜面和第一斜面的倾斜角度相互适配。
12、与现有技术相比,本实用新型具有以下有益效果:
13、本实用新型通过对接轴上的对接孔对准连接轴,连接轴插入对接孔内,对接孔上端边缘处挤压限位块的斜角处,使限位块收缩至伸缩槽内,当连接轴完全插入到位后,推动弹簧推动限位块伸出插入至连接插槽内,实现对接轴和安装轴的初步固定,然后启动微型电机,微型电机驱动螺杆旋转,蜗杆带动蜗轮旋转。蜗轮与安装轴螺纹配合,蜗轮在旋转的同时会向下移动,至蜗轮下移至和对接轴上的外螺纹接触并螺纹对接在一起,从而蜗轮能够将对接轴的靠近顶端部分包裹住,此时蜗轮同样也将安装轴的靠近底端部分包裹住,因此能够进一步起到对接轴和安装轴的固定,通过这种方式即可实现对接轴及其上的抛光轮在抛光机体上的快速安装。

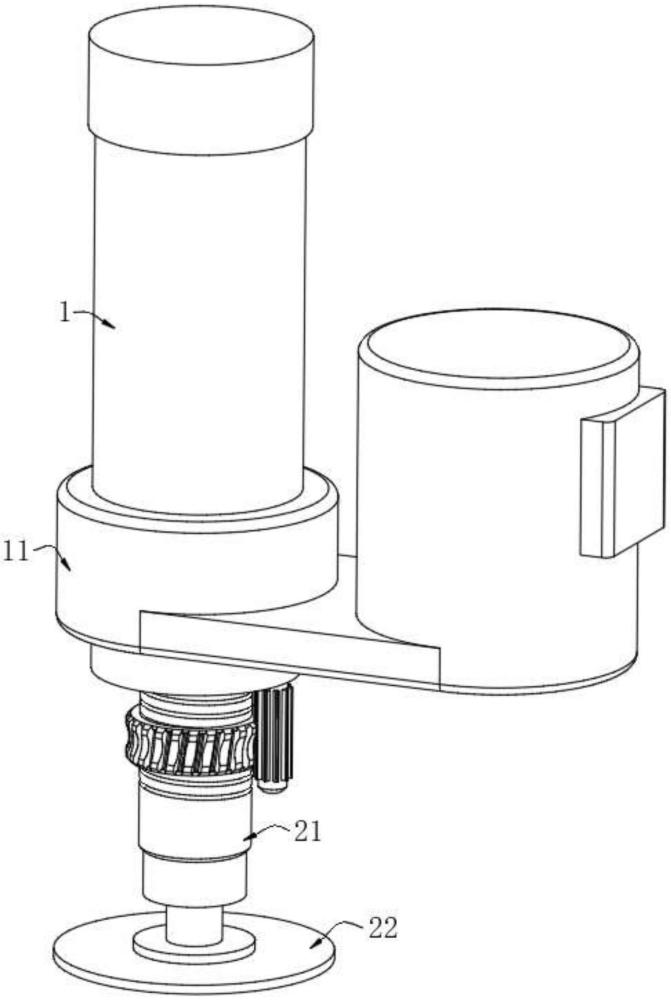

1.一种用于抛光机的主轴结构,包括电主轴(1)及其下端的安装轴(111),安装轴(111)处设有蜗轮(14),安装轴(111)下表面固定安装有连接轴(12),其特征在于,还包括:
2.根据权利要求1所述的用于抛光机的主轴结构,其特征在于,所述电主轴(1)中部固定安装有安装架(11),安装轴(111)外弧壁开设有上螺纹(113),蜗轮(14)为环形结构,蜗轮(14)内弧壁开设有内螺纹,蜗轮(14)螺纹安装在安装轴(111)上。
3.根据权利要求1所述的用于抛光机的主轴结构,其特征在于,所述连接轴(12)侧壁呈环形阵列开设有若干伸缩槽(121)。
4.根据权利要求3所述的用于抛光机的主轴结构,其特征在于,所述限位部包括限位块(13),限位块(13)滑动设于伸缩槽(121)处,限位块(13)一侧固定安装有两个推动弹簧(131),推动弹簧(131)另一端固定安装在伸缩槽(121)内侧壁处。
5.根据权利要求4所述的用于抛光机的主轴结构,其特征在于,所述限位块(13)一侧侧壁上下两端处对称开设有向下倾斜的斜角,限位块(13)一端插入至连接插槽(212)内。
6.根据权利要求1所述的用于抛光机的主轴结构,其特征在于,所述对接轴(21)下端固定安装有抛光轮(22),对接轴(21)外弧壁上端处开设有下螺纹(214)。
7.根据权利要求1所述的用于抛光机的主轴结构,其特征在于,所述电主轴(1)下表面一侧开设有安装槽(112),安装槽(112)内部固定安装有微型电机(142),安装槽(112)处转动安装有蜗杆(141),蜗杆(141)与蜗轮(14)啮合,微型电机(142)输出轴与蜗杆(141)一端固定连接。
8.根据权利要求1所述的用于抛光机的主轴结构,其特征在于,所述对接轴(21)的直径和安装轴(111)的直径相同。
9.根据权利要求1所述的用于抛光机的主轴结构,其特征在于,所述连接轴(12)下表面边缘处开设有向下倾斜的第一斜面(122),第一斜面(122)呈30-60°倾斜。
10.根据权利要求1所述的用于抛光机的主轴结构,其特征在于,所述对接孔(211)上端边缘处开设有向下倾斜的第二斜面(213),第二斜面(213)呈30-60°倾斜,且第二斜面(213)和第一斜面(122)的倾斜角度相互适配。
