一种房建施工用钢筋切割粉尘收集装置的制作方法

本技术涉及房建施工，具体涉及一种房建施工用钢筋切割粉尘收集装置。

背景技术：

1、在房建施工领域，钢筋切割是钢筋加工环节的核心工序，切割过程中产生的金属碎屑、粉尘及高温灼烧异味，对施工环境整洁度、设备运行稳定性及操作人员健康均构成显著影响。当前市面上的钢筋切割粉尘收集装置，普遍存在适配性差与安装稳定性不足的问题：多数装置采用固定规格设计，仅能匹配单一型号的切割机，当施工场景更换不同规格切割机时，需重新定制专用收集装置，不仅延长施工准备周期，还大幅增加设备采购与适配成本；且装置与切割机表面的贴合度难以保障，受设备表面轮廓差异影响，安装后易形成缝隙，导致切割产生的粉尘、碎屑从缝隙逸出，无法实现全面收集。

2、同时，现有装置的防护结构存在角度固定的缺陷，无法根据钢筋斜切、横切等不同切割需求调整挡护角度，使得部分方向的碎屑缺乏有效阻挡，大量扩散至施工区域，既增加地面清理的工作量，又可能因碎屑高速飞溅引发操作人员皮肤划伤的安全隐患。此外，现有装置对碎屑的收集手段较为单一，多仅依靠简单挡框实现初步阻挡，缺乏针对细小悬浮碎屑的吸附机制，这类碎屑易在重力作用下掉落至切割机内部，造成设备部件卡滞、磨损，影响设备正常运转，缩短设备使用寿命；且切割过程中产生的金属灼烧异味无专门排出结构，在封闭或半封闭施工环境中易持续积聚，长期刺激操作人员呼吸道，降低作业舒适度，与绿色施工倡导的健康、环保作业环境要求相悖。

技术实现思路

1、本实用新型旨在解决现有房建施工钢筋切割过程中，碎屑飞溅难收集、粉尘污染危害健康等技术问题，提供一种房建施工用钢筋切割粉尘收集装置，实现对不同规格切割机的适配安装、切割角度的灵活调整和碎屑的高效收集，提升钢筋切割作业的安全性与便捷性。

2、本实用新型为解决上述问题所提供的技术方案为：一种房建施工用钢筋切割粉尘收集装置，包括贴附弧形板、安装孔和形变槽，若干安装孔均匀开设于贴附弧形板上，若干形变槽均开设于贴附弧形板，还包括收集组件，收集组件用于对切割时产生的碎屑进行收集。

3、更为优选的是，收集组件包括转动杆、扭簧、紧固螺纹件、弧形挡框和磁吸板，对称设置的转动杆转动式连接于贴附弧形板上，每个转动杆均与贴附弧形板上之间连接有扭簧，每个转动杆上均螺纹式连接有紧固螺纹件，对称设置的弧形挡框卡接于相应的转动杆上，每个弧形挡框上均开设有放置槽，对称设置的磁吸板放置于相应的弧形挡框的放置槽内。

4、更为优选的是，弧形挡框的材质为金属。

5、更为优选的是，转动杆用于卡接弧形挡框的位置有两个凸出的导向块。

6、更为优选的是，弧形挡框与转动杆接触的位置为花键状，弧形挡框的花键状可以与转动杆上凸出的导向块配合，实现不同角度的卡接安装。

7、更为优选的是，还包括吹风组件，对称设置的吹风组件安装于相应的弧形挡框侧壁，吹风组件用于将切割时产生的难闻的气味进行排出。

8、与现有技术相比，本实用新型的优点是：本实用新型具备优异的适配性与安装稳定性，贴附弧形板通过若干均匀开设的安装孔可稳固安装于不同规格的切割机表面，且贴附弧形板上的形变槽能随切割机表面轮廓发生适应性形变，确保装置与切割机紧密贴合，避免因安装间隙导致粉尘或碎屑从缝隙逸出，无需为不同切割机单独定制装置，降低施工成本。

9、转动杆与弧形挡框的花键状配合结构，搭配转动杆上的导向块，可实现弧形挡框多角度调整，适配钢筋斜切、横切等不同切割场景，扭簧辅助保持角度稳定，紧固螺纹件锁定位置，避免切割震动导致角度偏移，提升装置对复杂切割需求的适配能力。

10、碎屑收集高效且彻底，切割作业时，对称设置的弧形挡框能阻挡飞溅的金属碎屑，防止碎屑扩散至施工区域；弧形挡框内放置的磁吸板产生稳定磁场，可快速吸附穿过挡框间隙或悬浮的细小金属碎屑，使碎屑牢固附着于弧形挡框内壁，避免碎屑在重力作用下掉落至地面或切割机内部，既减少地面清理工作量，又防止碎屑进入切割机内部影响设备正常运转，保障切割作业的整洁性与设备使用寿命。

11、有效改善施工环境，安装于弧形挡框侧壁的吹风组件在切割作业时同步启动，通过产生定向气流，将钢筋高温切割产生的金属灼烧异味快速引导至远离操作人员的方向或施工区域外的排气通道，显著降低异味在作业环境中的浓度，减少异味对操作人员呼吸道的刺激，提升作业舒适度；同时避免异味在封闭环境中积聚，降低对周边施工人员的影响，符合绿色施工的环境要求。

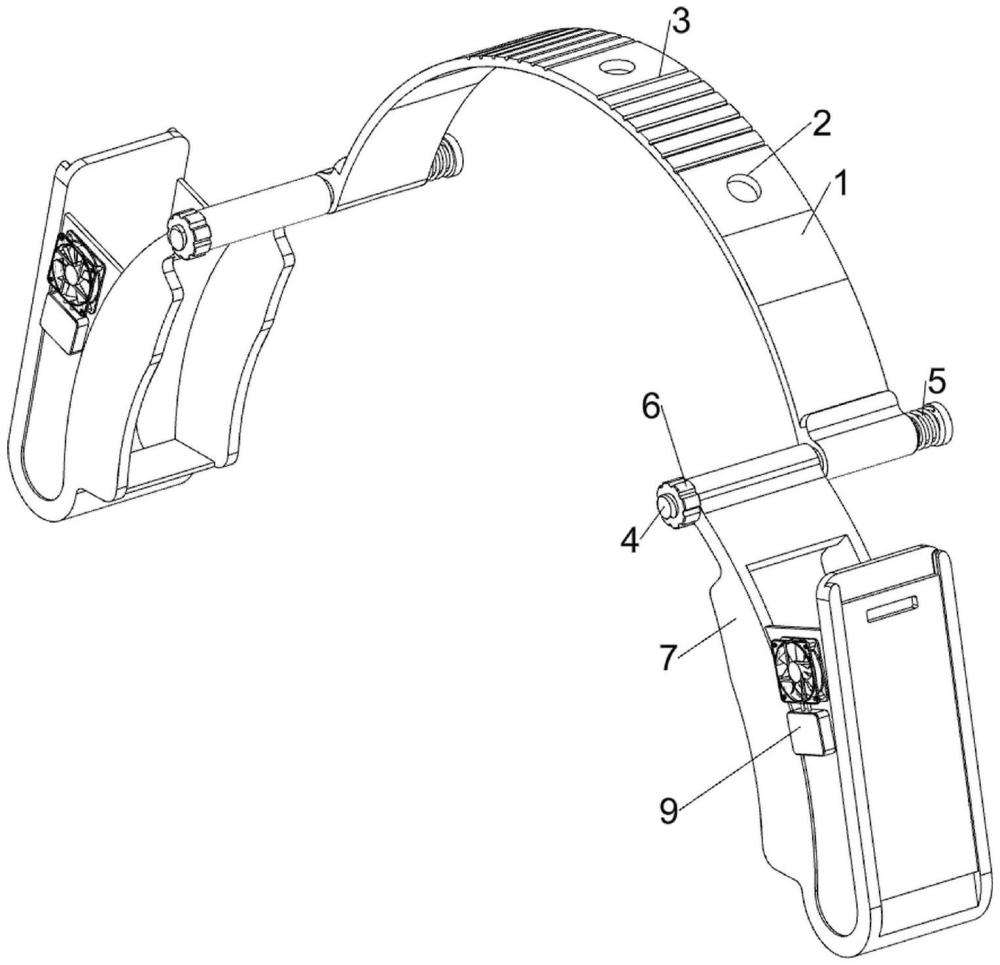

1.一种房建施工用钢筋切割粉尘收集装置，包括贴附弧形板(1)、安装孔(2)和形变槽(3)，若干安装孔(2)均匀开设于贴附弧形板(1)上，若干形变槽(3)均开设于贴附弧形板(1)，其特征在于，还包括收集组件，收集组件用于对切割时产生的碎屑进行收集。

2.根据权利要求1所述的一种房建施工用钢筋切割粉尘收集装置，其特征在于，收集组件包括转动杆(4)、扭簧(5)、紧固螺纹件(6)、弧形挡框(7)和磁吸板(8)，对称设置的转动杆(4)转动式连接于贴附弧形板(1)上，每个转动杆(4)均与贴附弧形板(1)上之间连接有扭簧(5)，每个转动杆(4)上均螺纹式连接有紧固螺纹件(6)，对称设置的弧形挡框(7)卡接于相应的转动杆(4)上，每个弧形挡框(7)上均开设有放置槽，对称设置的磁吸板(8)放置于相应的弧形挡框(7)的放置槽内。

3.根据权利要求2所述的一种房建施工用钢筋切割粉尘收集装置，其特征在于，弧形挡框(7)的材质为金属。

4.根据权利要求2所述的一种房建施工用钢筋切割粉尘收集装置，其特征在于，转动杆(4)用于卡接弧形挡框(7)的位置有两个凸出的导向块。

5.根据权利要求4所述的一种房建施工用钢筋切割粉尘收集装置，其特征在于，弧形挡框(7)与转动杆(4)接触的位置为花键状，弧形挡框(7)的花键状可以与转动杆(4)上凸出的导向块配合，实现不同角度的卡接安装。

6.根据权利要求2所述的一种房建施工用钢筋切割粉尘收集装置，其特征在于，还包括吹风组件(9)，对称设置的吹风组件(9)安装于相应的弧形挡框(7)侧壁，吹风组件(9)用于将切割时产生的难闻的气味进行排出。
