一种适配牙龈的双层清洁洁治组件

本发明涉及牙科牙周治疗器械，具体地说，涉及一种适配牙龈的双层清洁洁治组件。

背景技术：

1、牙周炎、牙龈炎患者牙周袋内部会同时附着牙根硬质牙结石与牙龈表层细菌生物膜，传统临床洁治手段主要依靠超声洁牙机、手动刮治刀两类器械开展清理作业，常规刮治刀仅配备单一硬质刃口结构，作业时直接与牙龈、牙体硬性接触；市面上少数带软质外层的洁治件大多采用光滑平面设计，仅能完成简单擦拭操作，无针对性剥离生物膜的结构；临床清洁药液大多采用注射器局部冲洗上药，器械本身不具备储液、同步释液功能，药液供给与洁治动作相互分离，需要医护双手配合操作完成冲洗、刮治两道步骤，整体操作流程繁琐。

2、然而，牙周袋内部空间狭窄、牙龈软组织柔软易受损，而现有牙周洁治器械多为单一硬质刀头，通常无法同步兼顾牙根硬组织刮治与牙龈软组织无创清洁，这就导致在洁治过程中易出现牙龈刺痛出血、薄层生物膜清理不彻底的问题，不能开展牙周袋全域同步一体化清洁作业，使得牙周诊疗的操作效率与患者舒适度受到影响，因此我们对此做出改进，提出一种适配牙龈的双层清洁洁治组件。

技术实现思路

1、针对现有技术存在的上述问题，本发明的目的在于提供一种适配牙龈的双层清洁洁治组件。

2、为了解决上述问题，本发明所采用的技术方案如下：一种适配牙龈的双

3、层清洁洁治组件，包括用于手持握持的支撑组件，所述支撑组件的一侧设有若干用于弹性缓冲的缓冲组件，所述缓冲组件远离支撑组件的一侧靠一端设有用于贴合牙周袋内壁、剥离牙龈表层细菌生物膜的外层组件，所述缓冲组件远离支撑组件的一侧靠另一端设有用于储存抑菌护理液、接触式挤压驱动可控喷液润湿松解菌斑生物膜的清洁组件，所述外层组件远离缓冲组件的一侧设有用于深入牙周袋刮除牙根表面牙石、深层龈下菌斑的内层组件。

4、优选的，所述支撑组件包括支撑把手，所述支撑把手靠近缓冲组件的一侧固定连接有支撑块。

5、优选的，所述外层组件包括柔性外层本体，所述柔性外层本体固定连接在缓冲组件远离支撑组件的一侧靠一端，所述柔性外层本体的外侧固定连接有若干凸块。

6、优选的，相邻所述凸块之间均设有凹槽一，且若干所述凹槽一均开设在柔性外层本体的外侧，所述柔性外层本体的内部均开设有若干凹槽二。

7、优选的，所述清洁组件包括若干储存盒，若干所述储存盒分别固定连接在若干所述凹槽二的内部，若干所述储存盒的两端均卡接有储存盖。

8、优选的，若干所述储存盒的上端均固定连接有出液通道，且若干所述出液通道均贯穿储存盒和柔性外层本体的内部至其外侧，若干所述出液通道的上端均固定连接有出液喷头，若干所述储存盒的内部均滑动连接有活塞板。

9、优选的，若干所述活塞板的下端均固定连接有连接轴，且若干所述连接轴均贯穿储存盒的内部延伸至其下部，若干所述连接轴的下端均固定连接有柔性按压块。

10、优选的，所述内层组件包括内层本体，所述内层本体固定连接在柔性外层本体的一侧，所述内层本体远离柔性外层本体的一侧固定连接有若干清洁刀。

11、相比于现有技术，本发明的有益效果为：

12、1、本发明创新性设置缓冲组件与带凹凸微纹理的外层组件协同配合，缓冲组件形成弹性隔离缓冲层，可吸收洁治过程的刚性撞击冲击力，隔绝内层硬质清洁刀直接接触牙龈、牙体，解决传统刮治器械硬接触易引发牙齿酸痛、牙龈充血发炎破损的缺陷；外层组件在柔性外层本体表面一体成型凸块与凹槽一凹凸摩擦结构，依靠微剪切作用逐层剥离牙龈表层薄层细菌生物膜，弥补市面洁治工具仅能擦拭、无法彻底清除软组织隐匿生物膜的行业短板，实现牙龈软组织无创深度清洁。

13、2、本发明配套集成自带储液功能的清洁组件与内层刮除结构，清洁组件内置可补液密封储存盒、联动式活塞喷液结构，依靠牙周袋贴合压力自动释放抑菌药液，药液预先溶解软化菌斑降低剥离阻力，无需外接供水管路，拆装更换护理液操作便捷；内层组件搭载硬质清洁刀同步刮除牙根深处牙结石与深层龈下菌斑，整套组件可同步完成牙龈软组织生物清理、牙根硬组织刮治，弥补传统洁治器械只能单一清理牙石、忽视牙龈表面生物膜的功能缺失，大幅提升牙周袋深层一体化清洁效率。

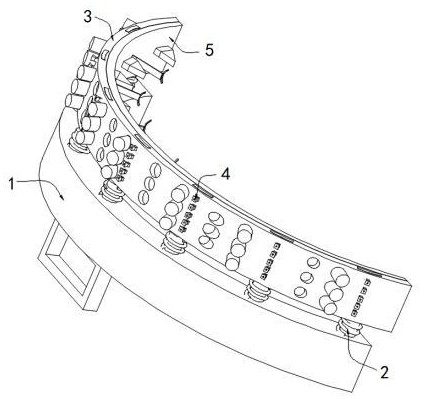

1.一种适配牙龈的双层清洁洁治组件，其特征在于，包括用于手持握持的支撑组件（1），所述支撑组件（1）的一侧设有若干用于弹性缓冲的缓冲组件（2），所述缓冲组件（2）远离支撑组件（1）的一侧靠一端设有用于贴合牙周袋内壁、剥离牙龈表层细菌生物膜的外层组件（3），所述缓冲组件（2）远离支撑组件（1）的一侧靠另一端设有用于储存抑菌护理液、接触式挤压驱动可控喷液润湿松解菌斑生物膜的清洁组件（4），所述外层组件（3）远离缓冲组件（2）的一侧设有用于深入牙周袋刮除牙根表面牙石、深层龈下菌斑的内层组件（5）。

2.根据权利要求 1 所述的一种适配牙龈的双层清洁洁治组件，其特征在于，所述支撑组件（1）包括支撑把手（101），所述支撑把手（101）靠近缓冲组件（2）的一侧固定连接有支撑块（102）。

3.根据权利要求 1 所述的一种适配牙龈的双层清洁洁治组件，其特征在于，所述外层组件（3）包括柔性外层本体（301），所述柔性外层本体（301）固定连接在缓冲组件（2）远离支撑组件（1）的一侧靠一端，所述柔性外层本体（301）的外侧固定连接有若干凸块（302）。

4.根据权利要求 3 所述的一种适配牙龈的双层清洁洁治组件，其特征在于，相邻所述凸块（302）之间均设有凹槽一（303），且若干所述凹槽一（303）均开设在柔性外层本体（301）的外侧，所述柔性外层本体（301）的内部均开设有若干凹槽二（304）。

5.根据权利要求 4 所述的一种适配牙龈的双层清洁洁治组件，其特征在于，所述清洁组件（4）包括若干储存盒（401），若干所述储存盒（401）分别固定连接在若干所述凹槽二（304）的内部，若干所述储存盒（401）的两端均卡接有储存盖（402）。

6.根据权利要求 5 所述的一种适配牙龈的双层清洁洁治组件，其特征在于，若干所述储存盒（401）的上端均固定连接有出液通道（403），且若干所述出液通道（403）均贯穿储存盒（401）和柔性外层本体（301）的内部至其外侧，若干所述出液通道（403）的上端均固定连接有出液喷头（404），若干所述储存盒（401）的内部均滑动连接有活塞板（405）。

7.根据权利要求 6 所述的一种适配牙龈的双层清洁洁治组件，其特征在于，若干所述活塞板（405）的下端均固定连接有连接轴（406），且若干所述连接轴（406）均贯穿储存盒（401）的内部延伸至其下部，若干所述连接轴（406）的下端均固定连接有柔性按压块（407）。

8.根据权利要求 3 所述的一种适配牙龈的双层清洁洁治组件，其特征在于，所述内层组件（5）包括内层本体（501），所述内层本体（501）固定连接在柔性外层本体（301）的一侧，所述内层本体（501）远离柔性外层本体（301）的一侧固定连接有若干清洁刀（502）。
