一种用于硬膜外分娩镇痛穿刺配合体位摆放固定装置的制作方法

本技术涉及医疗用具，具体是一种用于硬膜外分娩镇痛穿刺配合体位摆放固定装置。

背景技术：

1、在硬膜外分娩镇痛穿刺过程中，孕妇需长时间保持脊柱前屈蜷缩体位即“弓背虾米状”，以充分暴露椎间隙便于穿刺；现有临床实践主要依赖人力扶持和建议工具辅助；

2、但是医护人员手动固定孕妇肩部及脚部，存在体力消耗大、稳定性差、易因孕妇疲劳导致体位偏移等问题；如使用普通固定带或软垫进行辅助，无法精准调节支撑点高度与角度，且缺乏防滑设计，孕妇易因疼痛发力时身体下滑；

3、上述问题可能延长穿刺时间、增加操作风险，甚至引发穿刺失败；因此，亟需一种可快速安装、多维度调节且符合人体工学的专用体位固定装置。

技术实现思路

1、本实用新型的目的在于提供一种用于硬膜外分娩镇痛穿刺配合体位摆放固定装置，具有快速安装、多维度调节的效果。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种用于硬膜外分娩镇痛穿刺配合体位摆放固定装置，包括基座，所述基座的正面固定设有脚部固定板，所述基座正面的两侧均滑动设有两个滑座，所述滑座的正面固定设有安装螺杆，所述安装螺杆的表面滑动设有调节座，所述基座的背面转动设有安装柱，所述安装柱的内部设有伸缩槽，并且伸缩槽的内部滑动设有伸缩柱，所述伸缩柱的外端部固定设有升降立柱，所述升降立柱的底部滑动设有支撑立柱，所述支撑立柱的底端固定设有夹座。

3、本实用新型的进一步设置为：所述基座正面的两侧均设有滑槽，所述滑座与滑槽滑动连接，使所述滑座的一侧固定设有限定螺杆二，所述基座的两边侧均设有与滑槽相通的限位槽一，所述限定螺杆二的端部贯穿限位槽一并螺纹安装有锁定螺母二。

4、本实用新型的进一步设置为：所述调节座的中部设有与安装螺杆对应的通孔，所述安装螺杆的表面螺纹设有两个定位螺母，并且调节座设置在两个定位螺母之间，所述调节座的一侧固定设有连接座，并且连接座与弧形手柄的端部固定连接。

5、本实用新型的进一步设置为：所述基座的背面固定设有转动座，所述转动座的端部固定设有限定螺杆一，所述安装柱的侧面固定设有安装座，并且安装座的背面设有与限定螺杆一对应的旋转孔，所述限定螺杆一的端部贯穿旋转孔并螺纹安装有锁定螺母一。

6、本实用新型的进一步设置为：所述安装柱的表面设有限位槽二，所述伸缩柱的内端部固定设有与限位槽二对应的限定螺杆三，限定螺杆三的端部贯穿限位槽二并螺纹安装有锁定螺母三。

7、本实用新型的进一步设置为：所述升降立柱的表面设有多个定位孔一，所述支撑立柱的顶部设有与定位孔一对应的定位孔二，在定位孔二的内部插接有定位销。

8、本实用新型的进一步设置为：所述夹座的底部螺纹设有调节螺杆，所述调节螺杆的顶端固定设有夹盘，所述调节螺杆的底端固定设有旋钮。

9、综上所述，本实用新型具有以下有益效果：本实用新型通过设置的脚部固定板能有效防止孕妇双足滑动，结合可调高度的弧形手柄使孕妇自然蜷缩发力，减少体位偏移；通过升降立柱与支撑立柱的滑动配合，调节脚部固定板至孕妇足跟高度，滑座沿滑槽移动，实现弧形手柄垂直方向调节，调节座在安装螺杆上滑动，实现弧形手柄前后位置调节，确保孕妇自然伸手即可抓握；伸缩柱在安装柱的伸缩槽内滑动，调节夹座间距适配不同床宽，夹盘通过调节螺杆与旋钮实现床沿夹持力控制，适应不同厚度床边。

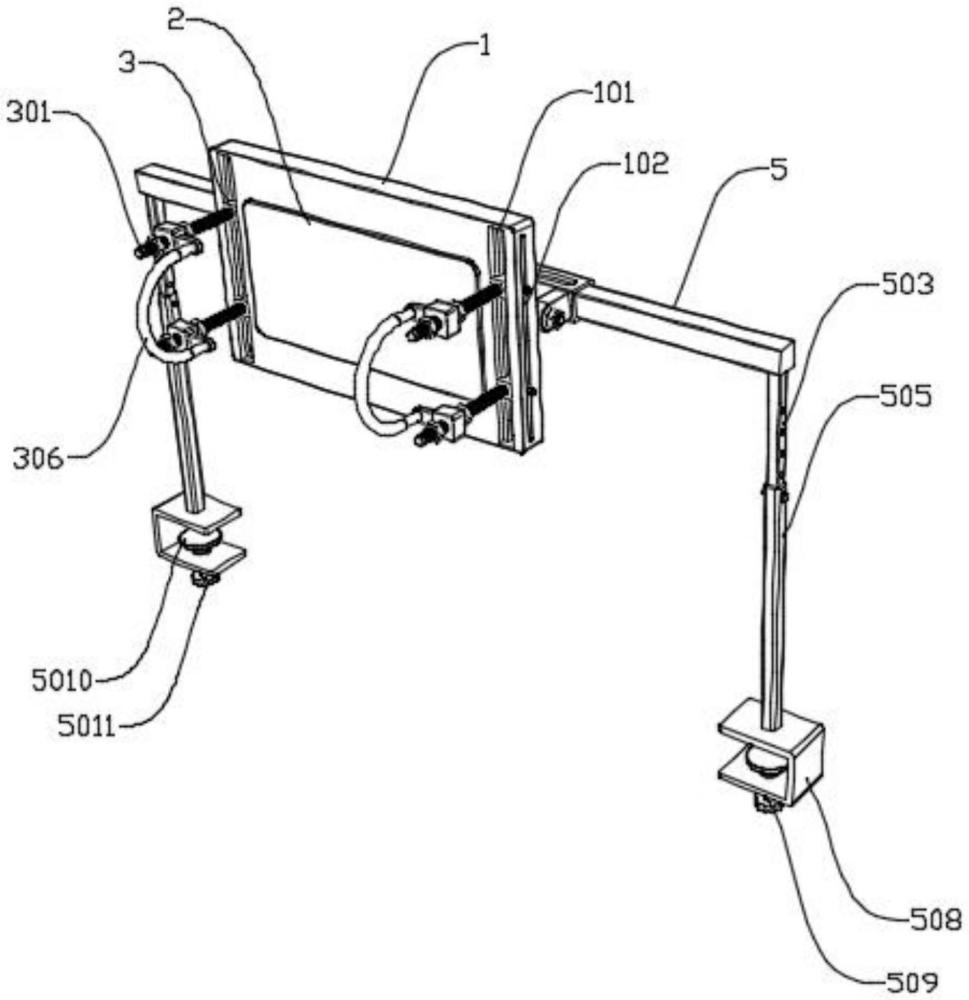

1.一种用于硬膜外分娩镇痛穿刺配合体位摆放固定装置，包括基座(1)，其特征在于，所述基座(1)的正面固定设有脚部固定板(2)，所述基座(1)正面的两侧均滑动设有两个滑座(3)，所述滑座(3)的正面固定设有安装螺杆(301)，所述安装螺杆(301)的表面滑动设有调节座(304)，所述基座(1)的背面转动设有安装柱(4)，所述安装柱(4)的内部设有伸缩槽(402)，并且伸缩槽(402)的内部滑动设有伸缩柱(5)，所述伸缩柱(5)的外端部固定设有升降立柱(503)，所述升降立柱(503)的底部滑动设有支撑立柱(505)，所述支撑立柱(505)的底端固定设有夹座(508)。

2.根据权利要求1所述的用于硬膜外分娩镇痛穿刺配合体位摆放固定装置，其特征在于：所述基座(1)正面的两侧均设有滑槽(101)，所述滑座(3)与滑槽(101)滑动连接，使所述滑座(3)的一侧固定设有限定螺杆二(302)，所述基座(1)的两边侧均设有与滑槽(101)相通的限位槽一(102)，所述限定螺杆二(302)的端部贯穿限位槽一(102)并螺纹安装有锁定螺母二(303)。

3.根据权利要求1所述的用于硬膜外分娩镇痛穿刺配合体位摆放固定装置，其特征在于：所述调节座(304)的中部设有与安装螺杆(301)对应的通孔，所述安装螺杆(301)的表面螺纹设有两个定位螺母(305)，并且调节座(304)设置在两个定位螺母(305)之间，所述调节座(304)的一侧固定设有连接座，并且连接座与弧形手柄(306)的端部固定连接。

4.根据权利要求1所述的用于硬膜外分娩镇痛穿刺配合体位摆放固定装置，其特征在于：所述基座(1)的背面固定设有转动座(103)，所述转动座(103)的端部固定设有限定螺杆一(104)，所述安装柱(4)的侧面固定设有安装座(401)，并且安装座(401)的背面设有与限定螺杆一(104)对应的旋转孔，所述限定螺杆一(104)的端部贯穿旋转孔并螺纹安装有锁定螺母一(105)。

5.根据权利要求1所述的用于硬膜外分娩镇痛穿刺配合体位摆放固定装置，其特征在于：所述安装柱(4)的表面设有限位槽二(403)，所述伸缩柱(5)的内端部固定设有与限位槽二(403)对应的限定螺杆三(501)，限定螺杆三(501)的端部贯穿限位槽二(403)并螺纹安装有锁定螺母三(502)。

6.根据权利要求1所述的用于硬膜外分娩镇痛穿刺配合体位摆放固定装置，其特征在于：所述升降立柱(503)的表面设有多个定位孔一(504)，所述支撑立柱(505)的顶部设有与定位孔一(504)对应的定位孔二(506)，在定位孔二(506)的内部插接有定位销(507)。

7.根据权利要求1所述的用于硬膜外分娩镇痛穿刺配合体位摆放固定装置，其特征在于：所述夹座(508)的底部螺纹设有调节螺杆(509)，所述调节螺杆(509)的顶端固定设有夹盘(5010)，所述调节螺杆(509)的底端固定设有旋钮(5011)。
