弹性腰部件用高焊接强度焊接结构与弹性腰围及拉拉裤的制作方法

本技术涉及吸湿用品，具体涉及弹性腰部件用高焊接强度焊接结构与弹性腰围及拉拉裤，主要应用于婴幼儿、成人失禁护理以及经期妇女护理等场景，为使用者提供舒适、贴合且具有良好吸湿功能的护理产品。

背景技术：

1、在吸湿用品领域，拉拉裤/经期裤因具有穿着方便、贴合身体、活动自如等优点，拉拉裤/经期裤包括三片式、两片式和一片式等，被广泛应用于婴幼儿、经期护理以及需要失禁护理的成人人群。其中，热风腰围拉拉裤凭借其柔软的触感和高蓬松度，成为市场上的主流产品之一。

2、传统的热风拉拉裤在结构设计上，通常采用外腰围无纺布向内折叠的方式，并将折叠后的外腰围无纺布覆盖在内装部件上，以形成前后腰围结构。然而，这种结构设计存在明显的缺陷：

3、一方面，焊接位置的内侧部分区域为热风无纺布，而热风无纺布的pet材质特性导致其在焊接过程中熔融难度较大，不利于焊接操作的顺利进行，容易出现焊接不牢固、开裂等问题，影响产品的使用。

4、另一方面，由于外腰围无纺布需要向内折叠覆盖内装部件，为了保证覆盖范围和腰围结构的完整性，往往需要使用更宽尺寸的热风无纺布，这无疑增加了产品的原材料成本，降低了产品的市场竞争力。

5、随着市场对拉拉裤/经期裤产品品质要求的不断提高以及生产成本控制需求的日益迫切，传统热风拉拉裤在焊接便利性和成本方面的问题愈发凸显，亟需一种能够解决上述问题的新型拉拉裤/经期裤结构设计。

技术实现思路

1、针对背景技术中存在的技术问题，即克服现有技术中拉拉裤腰围结构焊接不稳定、弹性部件使用效果不佳，以及现有弹性腰围采用多头超声波焊接，以致生产维护成本高等缺陷的为，本技术提供弹性腰部件用高焊接强度焊接结构，继而提供一种设有高焊接强度焊接结构的弹性腰围，最后获得含有该弹性腰围的拉拉裤，从而解决拉拉裤焊接位的焊接稳定性和强度均不足的问题，避免氨纶丝特别是细旦氨纶丝的回缩，以及多层材料导致的弹性变差的技术问题。

2、为实现上述目的，本实用新型提供一种弹性腰部件用高焊接强度焊接结构的技术方案：

3、所述弹性腰部件用高焊接强度焊接结构，所述弹性腰部件由外腰围无纺布、内腰围无纺布，以及设在二者之间的氨纶丝构成，所述外腰围无纺布、内腰围无纺布的端侧边，经焊接连接为一体，其结构特点为：在所述外腰围无纺布、内腰围无纺布之间，或在内腰围无纺布远离外腰围无纺布的外侧位置，在对应于端侧边焊接连接的焊接区域，适配设置有至少一层的焊接位短切布，使得外腰围无纺布、内腰围无纺布分别位于所述焊接位短切布的两侧，或使得外腰围无纺布、内腰围无纺布及焊接位短切布依次侧列，通过焊接连接将焊接位短切布与两所述腰围无纺布连接为一体，并通过所述焊接位短切布构建而成高焊接强度的所述焊接结构。

4、本技术在上述技术方案的基础上，进一步提供一种设有高焊接强度焊接结构的弹性腰围的技术方案，所述设有高焊接强度焊接结构的弹性腰围，所述弹性腰围包括前弹性腰部件（2）、后弹性腰部件（3），所述前弹性腰部件（2）、后弹性腰部件（3）通过端侧边焊接连接而成封闭的环状裤口结构；每一所述弹性腰部件均由外腰围无纺布（8）、内腰围无纺布（9），以及设置在二者之间的氨纶丝（10）构成，其结构特点如下：

5、其一、至少有一所述弹性腰部件，在对应于端侧边焊接的焊接区域，适配设置有一层以上的焊接位短切布（12）。

6、其中，所述焊接位短切布（12）的位置结构（分布结构），通过所述位置结构，使得外腰围无纺布、内腰围无纺布分别位于所述焊接位短切布的两侧，或使得外腰围无纺布、内腰围无纺布及焊接位短切布依次侧列，包括：所述焊接位短切布（12）设在所述外腰围无纺布、内腰围无纺布之间，使得外腰围无纺布、内腰围无纺布分别位于所述焊接位短切布的两侧；

7、或所述焊接位短切布（12）设在所述内腰围无纺布远离外腰围无纺布的外侧位置，使得外腰围无纺布、内腰围无纺布及焊接位短切布依次侧列。

8、其二、在对前弹性腰部件（2）、后弹性腰部件（3）进行端侧边焊接连接时，所述焊接位短切布（12）分别与两所述腰围无纺布焊接连接为一体，并通过所述焊接位短切布构建而成高焊接强度的所述弹性腰围。

9、优选地，在具体实施方式中，所述位置结构包括：

10、所述焊接位短切布（12）设在前弹性腰部件（2）的所述外腰围无纺布、内腰围无纺布之间，或在所述内腰围无纺布远离外腰围无纺布的外侧位置；

11、或/和，所述焊接位短切布（12）设在后弹性腰部件（3）的所述外腰围无纺布、内腰围无纺布之间，或在所述内腰围无纺布远离外腰围无纺布的外侧位置。

12、综上，所述设有高焊接强度焊接结构的弹性腰围，即一种焊接位设有短切布的弹性腰围。

13、其中，焊接连接，即为热焊接，为本领域熟知的焊接技术，属于被本领域技术人员所熟悉掌握的热塑性无纺布的热熔融连接方式。

14、优选地，所述前弹性腰部件、后弹性腰部件，均分别在所述外腰围无纺布、内腰围无纺布之间，适配设置有所述焊接位短切布，从而使得前弹性腰部件、后弹性腰部件具有等层数结构。

15、优选地，在所述前弹性腰部件（2）和后弹性腰部件（3）之间，在对应于端侧边焊接的焊接区域，还适配设置有至少一层的焊接位短切布（12），使得前弹性腰部件（2）和后弹性腰部件（3）分别位于所述焊接位短切布的两侧。

16、优选地，在所述内腰围无纺布（9）、焊接位短切布（12）与外腰围无纺布（8）之间的重叠接缝位置，还设置有1.0-12.0mm宽度的接缝焊接点，进一步地，该宽度接缝处热焊接点优先为3.0-6.0mm宽度。

17、优选地，对于前弹性腰部件（2）、后弹性腰部件，至少有一所述弹性腰部件由外腰围无纺布（8）、焊接位短切布（12）与内腰围无纺布（9）组成。

18、优选地，所述外腰围无纺布（8）未折叠，且未穿插在前弹性腰部件（2）和后弹性腰部件（3）之间。但在另一些方式中，可以将外腰围无纺布（8）折叠，并穿插在前弹性腰部件（2）和后弹性腰部件（3）之间，或者将每一弹性腰部件中的外腰围无纺布、内腰围无纺布的组合片，折叠进前弹性腰部件（2）和后弹性腰部件（3）之间。

19、优选地，通过分切剃废，使得前弹性腰部件（2）、后弹性腰部件的端侧边，均形成整齐的侧边（13），且所述侧边距离最靠近的氨纶丝（14）的距离为1-10mm。

20、优选地，所述焊接位短切布（12）为pp纺粘法无纺布或pp纺熔法无纺布。

21、优选地，所述氨纶丝（10）选用规格为300-940d的粗旦氨纶丝或40-210d细旦氨纶丝。

22、优选地，所述氨纶丝（10）设在外腰围无纺布（8）与焊接位短切布（12）之间的位置，或设在焊接位短切布（12）与内腰围无纺布（9）之间的位置。

23、优选地，所述氨纶丝采用细旦氨纶丝（10），且设在焊接位短切布（12）与内腰围无纺布（9）之间的位置。

24、优选地，所述氨纶丝（10）同时设在外腰围无纺布（8）与焊接位短切布（12）之间，以及焊接位短切布（12）与内腰围无纺布（9）之间的位置，从而分别形成外氨纶丝层、内氨纶丝层。

25、优选地，所述氨纶丝采用细旦氨纶丝（10），且两所述氨纶丝层内的氨纶丝均采用等间隙分布，且两相邻所述氨纶丝（10）之间的间隙，均为1.5-7.0mm。

26、优选地，所述氨纶丝采用细旦氨纶丝（10），且外氨纶丝层内的氨纶丝间隙，与内氨纶丝层内的氨纶丝间隙为不等间隙。

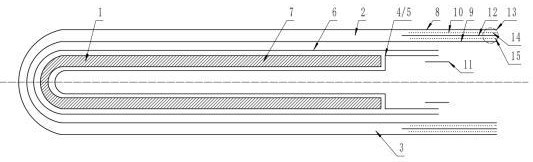

27、本技术在上述弹性腰围实施技术方案的基础上，进一步提供一种拉拉裤，包括内装部件（1）、弹性腰围，所述弹性腰围由前弹性腰部件（2）、后弹性腰部件（3）组成，所述内装部件（1）由透液性顶层（4）、不透液防侧漏层（5）、不透液性底层（6）和吸收层（7）组成，其结构特点在于，所述弹性腰围采用本技术所述的设有高焊接强度焊接结构的弹性腰围。

28、优选地，所述前弹性腰部件（2）和后弹性腰部件（3）为一体结构，经对折后，再经端侧边焊接连接而形成所述环状裤口结构。

29、优选地，还设有短切内装覆盖布（11），并通过短切内装覆盖布（11），将所述内装部件（1）分别与前弹性腰部件（2）、后弹性腰部件（3）固定连接。

30、优选地，所述短切内装覆盖布（11）的宽度为与内装部件（1）宽度等长，或略宽于内装部件（1）宽度。

31、与现有技术相比，本发明的有益效果如下：

32、其一、本技术在外腰围无纺布（8）、内腰围无纺布（9）之间，设置焊接位短切布（12），有效增加了内外腰围无纺布（8/9）之间的焊接层数。同时，在重叠接缝位置设置热焊接点，二者协同结合，从而显著提升了弹性腰部件的焊接牢固度，避免了使用过程中出现脱开现象，延长了拉拉裤的使用寿命。

33、其二、所述内腰围无纺布（9）、焊接位短切布（12）与外腰围无纺布（8，即外腰围热风法无纺布）之间的重叠接缝位置，还设置有3.0-8.0mm 宽度的接缝焊接点。该接缝焊接点（热焊接点）的设置，能够进一步加强内腰围无纺布（9）、焊接位短切布（12）与外腰围无纺布（8）之间的连接牢固性，防止在使用过程中出现接缝处脱层的情况，优先选择的宽度范围能够在焊接强度和使用舒适度之间达到最佳平衡。

34、其三、外腰围热风法无纺布未折叠且未穿插设置在前弹性腰部件（2）和后弹性腰部件（3）之间。同时，优化了前弹性腰部件（2）和后弹性腰部件（3）上下端部的结构设计，实现了弹性腰部件的等层数分布，减少了因层数差异导致的焊接不稳定和焊接不牢固，或需要更高成本的多头超声波设备增加了整体设备造价。

35、其四、氨纶丝（10）提供了粗旦和细旦两种规格选择，且具有多种设置位置和间隙分布方式，能够根据不同使用需求灵活调整，既保证了弹性腰部件的弹性效果和支撑力，又提升了穿着贴合性和舒适度，满足了不同用户群体的使用需求。

36、最后、通过短切内装覆盖布（11）将内装部件（1）与前弹性腰部件（2）和后弹性腰部件（3）固定，且短切内装覆盖布（11）宽度与内装宽度相匹配，有效增强了内装部件（1）的固定稳定性，防止内装部件（1）移位，保证了拉拉裤吸湿功能的稳定发挥。
