一种半导体胡须处理装置的制作方法

本技术涉及医疗领域，尤其涉及一种半导体胡须处理装置。

背景技术：

1、随着人们对个人形象和仪表的重视度不断提高，胡须处理工具也在不断发展演变。传统的胡须处理方式如手动剃须刀和电动剃须刀在一定程度上满足了用户的需求，但仍存在一些局限性。手动剃须刀使用时需要较高的技巧且容易刮伤皮肤，电动剃须刀虽然相对安全，但对于一些较为粗硬或浓密的胡须处理效果可能不够理想。

2、半导体激光技术的出现为胡须处理提供了一种新的解决方案。基于半导体激光器的胡须处理装置能够利用激光的能量精准地作用于毛囊，抑制毛发的生长，从而实现较为持久的胡须处理效果。然而，现有的半导体胡须处理装置在技术和设计上仍存在诸多不足之处，有待进一步改进和完善。

3、常见的半导体胡须处理装置往往仅依赖简单的散热片或小型风扇进行散热。这种单一的散热方式在面对激光器长时间工作产生的大量热量时，散热效率有限。例如，当激光器连续工作超过10分钟后，装置内部温度可能迅速升高，导致激光器性能下降，甚至缩短其使用寿命。

技术实现思路

1、本实用新型要解决的技术问题是，现有装置内部温度可能迅速升高，导致激光器性能下降，甚至缩短其使用寿命的问题。

2、为解决上述技术问题，本实用新型提供的一种半导体胡须处理装置，包括壳体，所述壳体底部配置有支撑座，所述壳体两侧对称设有第一散热窗，且于壳体的一侧装设有手柄，所述手柄内部容纳有激光器，所述壳体的正面沿从上至下的方向依序设置有显示器、第一散热板，所述壳体的背面以可拆卸的方式连接有插拔件以及外接电源插口，所述插拔件与手柄借助管路实现连接；所述壳体内部安置有支撑架，所述支撑架上承载有控制板、驱动电源、以及开关电源；所述壳体内还构建有用于对所述手柄中的激光器进行散热的制冷系统；所述显示器、激光器、驱动电源、开关电源均与控制板电连接；所述激光器与驱动电源电连接，所述外接电源插口分别给驱动电源、开关电源供电。

3、进一步，所述壳体内的制冷系统包括依次管道连接的水箱、水泵、激光器、散热器、流速开关、水箱，所述水箱内上设有温度传感器，所述温度传感器、流速开关、散热器内的风扇、均与控制板电连接。

4、进一步，所述壳体背面设有第二散热板、安装板，所述散热器位于壳体内安装在第二散热板上。

5、进一步，所述壳体背面还设有钥匙开关、紧急开关，所述壳体内部设有交流接触器，所述外接电源插口、交流接触器电连接，所述交流接触器分别与驱动电源、开关电源电连接，所述交流接触器内依次串接有紧急开关和钥匙开关。

6、进一步，所述外接电源插口、交流接触器之间设有保险丝组件，所述保险丝组件与紧急开关电连接。

7、进一步，所述壳体内设有过滤器，所述壳体背部设有安装板，所述过滤器设置在安装板上，所述过滤器的进口连接水泵、出水口连接手柄内的激光器。

8、进一步，所述壳体背面设有加水口、出水口、溢水口，所述加水口、出水口、溢水口均匀水箱连接。

9、进一步，壳体顶部设有放置槽。

10、进一步，所述壳体背面设有数据接口、连锁端子、脚踏接口。

11、本实用新型优点：

12、1、手柄符合人体工程学设计且有防滑处理，方便用户握持操作，还可通过脚踏接口连接脚踏开关实现双手操作胡须处理时便捷控制激光器工作，提高了操作的便捷性和灵活性。

13、2、钥匙开关防止未经授权人员使用装置，起到安全锁定作用；紧急开关在异常情况能迅速切断电源保障用户安全；交流接触器与各关键开关配合实现灵活安全的电源控制；流速开关监控制冷系统冷却液流速保障其安全可靠运行；连锁端子实现与外部设备连锁控制，避免不安全情况下装置继续运行，多方面保障了整个装置在使用过程中的安全可靠性。

14、3、装置设置了第一散热窗、第一散热板、散热器以及第二散热板等多部件构成的散热体系，且散热器利用散热鳍片和风扇有效加速热量散发，制冷系统通过冷却液循环带走激光器等部件热量，保障各电子元件及关键部件在合适温度环境下稳定运行，延长了装置使用寿命。

15、4、数据接口能实现装置与外部设备的数据交互，方便将装置工作数据传输出去以及接收外部数据进行软件升级、设定新工作模式等，利于装置功能不断扩展和升级，满足用户更多样化的使用需求。

16、5、通过安装板对过滤器等部件进行布局安装，使内部部件有序排列，便于连接管路和电线，方便进行维护和更换，同时分担部件重量减轻其他支撑结构负担，提高了装置整体的机械稳定性，整体部件布局较为合理，便于装置的组装、使用及后期维护。

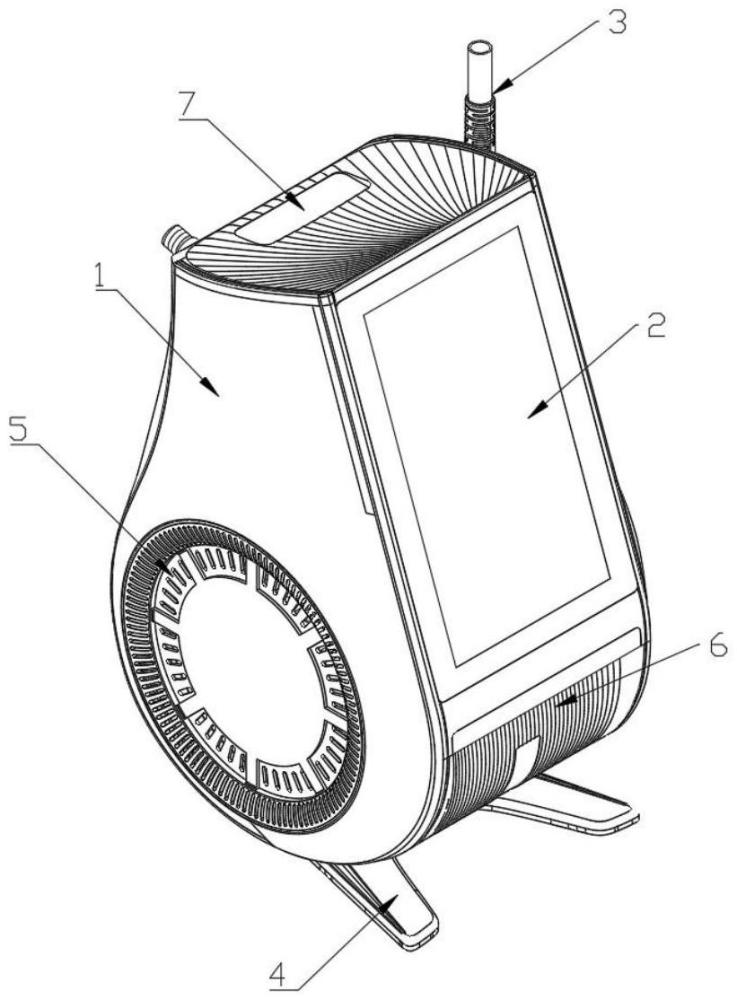

1.一种半导体胡须处理装置，包括壳体(1)，所述壳体(1)底部配置有支撑座(4)，其特征在于：所述壳体(1)两侧对称设有第一散热窗(5)，且于壳体(1)的一侧装设有手柄(3)，所述手柄(3)内部容纳有激光器，所述壳体(1)的正面沿从上至下的方向依序设置有显示器(2)、第一散热板(6)，所述壳体(1)的背面以可拆卸的方式连接有插拔件(19)以及外接电源插口(24)，所述插拔件(19)与手柄(3)借助管路实现连接；

2.根据权利要求1所述一种半导体胡须处理装置，其特征在于：所述壳体(1)内的制冷系统包括依次管道连接的水箱(11)、水泵(12)、激光器、散热器(15)、流速开关(13)、水箱(11)，所述水箱(11)内上设有温度传感器，所述温度传感器、流速开关(13)、散热器(15)内的风扇均与控制板(29)电连接。

3.根据权利要求2所述一种半导体胡须处理装置，其特征在于：所述壳体(1)背面设有第二散热板(28)、安装板(27)，所述散热器(15)位于壳体(1)内安装在第二散热板(28)上。

4.根据权利要求1所述一种半导体胡须处理装置，其特征在于：所述壳体(1)背面还设有钥匙开关(17)、紧急开关(18)，所述壳体(1)内部设有交流接触器(16)，所述外接电源插口(24)、交流接触器(16)电连接，所述交流接触器(16)分别与驱动电源(9)、开关电源(10)电连接，所述交流接触器(16)内依次串接有紧急开关(18)和钥匙开关(17)。

5.根据权利要求4所述一种半导体胡须处理装置，其特征在于：所述外接电源插口(24)、交流接触器(16)之间设有保险丝组件(25)，所述保险丝组件(25)与紧急开关(18)电连接。

6.根据权利要求1所述一种半导体胡须处理装置，其特征在于：所述壳体(1)内设有过滤器(14)，所述壳体(1)背部设有安装板(27)，所述过滤器(14)设置在安装板(27)上，所述过滤器(14)的进口连接水泵(12)、出水口(26)连接手柄(3)内的激光器。

7.根据权利要求1所述一种半导体胡须处理装置，其特征在于：所述壳体(1)背面设有加水口(22)、出水口(26)、溢水口(30)，所述加水口(22)、出水口(26)、溢水口(30)均匀水箱(11)连接。

8.根据权利要求1所述一种半导体胡须处理装置，其特征在于：壳体(1)顶部设有放置槽(7)。

9.根据权利要求1、2、3、4、6、7、8任意一项所述一种半导体胡须处理装置，其特征在于：所述壳体(1)背面设有数据接口(20)、连锁端子(23)、脚踏接口(21)。
