眼底拍摄装置的制作方法
本公开涉及一种眼底拍摄装置。
背景技术:
1、在眼科诊疗中使用了各种成像模态。近年来,可以简便且以广视角拍摄被检眼的眼底的装置用于眼部疾病的筛查和治疗等。例如,已知可以一次对拍摄视角超过80度的范围进行拍摄的扫描型激光检眼镜(slo)。专利文献1公开了一种眼底拍摄装置,通过由扫描移动单元使使用了多面镜及平面镜的二维平行光扫描移动至被检眼,可以进行视网膜的广角扫描。
2、另外,专利文献2公开了一种眼底拍摄装置,通过使用椭圆凹面镜或广角透镜,实现广角的眼底拍摄。在使用该眼底拍摄装置进行拍摄时,为了将被检眼配置于合适的拍摄位置,需要维持将脸紧贴于装置所设置的垫片的状态。
3、专利文献3及专利文献4公开了一种眼底拍摄装置,由将使用裂隙状照明光的眼底扫描与滚动快门组合的结构,可以以简单的结构生成高对比度的图像。特别是,在专利文献4所记载的眼底拍摄装置中,在用于由裂隙状照明光进行眼底扫描的光学系统中引入了两个椭圆凹面镜,可以进行眼底的广角拍摄。
4、现有技术文献
5、专利文献
6、专利文献1:日本特表2009-543585号公报
7、专利文献2:日本特开2022-184520号公报
8、专利文献3:美国特许第7831106号说明书
9、专利文献4:国际公开第2022/124170号
技术实现思路
1、通常,可以进行广角拍摄的眼底拍摄装置由于搭载了多个大尺寸的椭圆凹面镜,因此为大型装置(例如,参见专利文献2的图3a)。
2、本公开的一个目的在于提供一种用于使可进行广角拍摄的眼底拍摄装置小型化的技术。

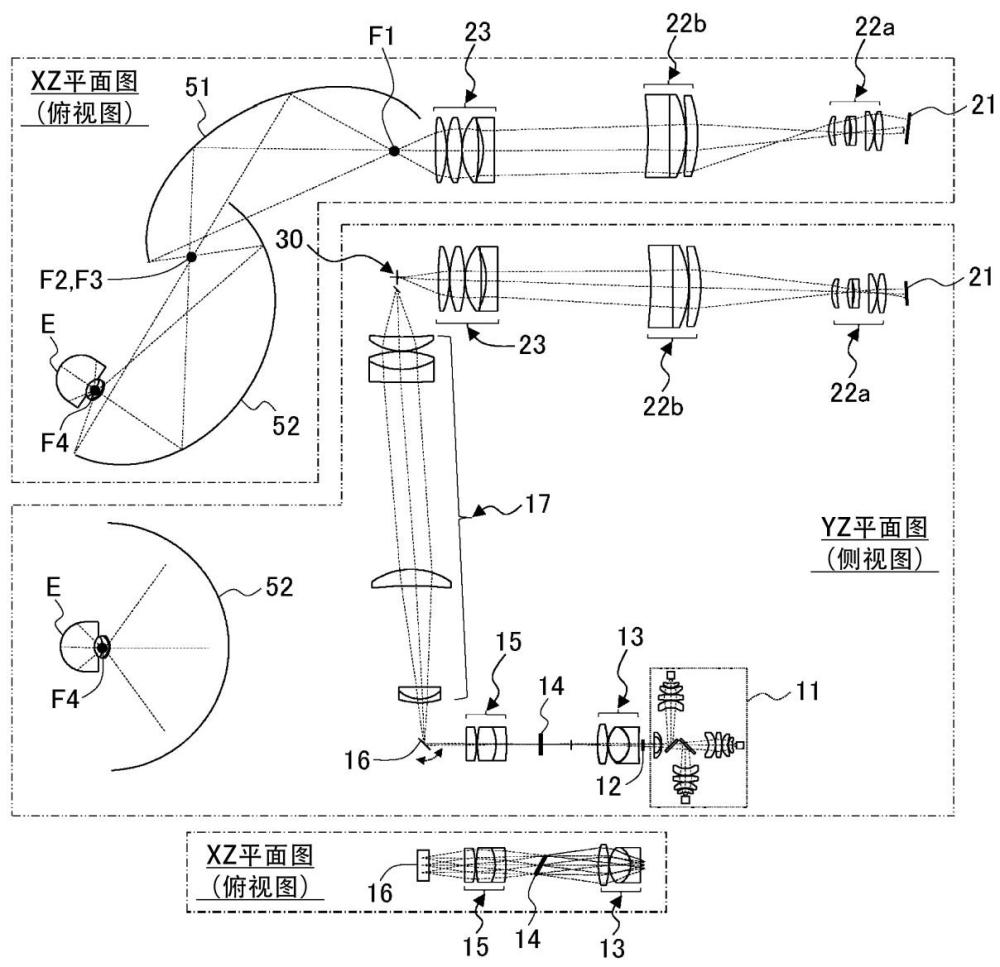

3、实施方式的示例性方式是一种眼底拍摄装置,用于拍摄被检眼的眼底,所述眼底拍摄装置包括:照明光学系统,包括生成照明光的光源以及将所述照明光偏转的光扫描器;第一曲面镜,对来自所述照明光学系统的所述照明光进行反射;第二曲面镜,具有与所述第一曲面镜不同的曲率分布,并将被所述第一曲面镜反射的所述照明光反射并引导至所述被检眼;以及受光光学系统,借助所述第二曲面镜及所述第一曲面镜对投射到所述被检眼的所述眼底的所述照明光的返回光进行检测,所述第一曲面镜及所述第二曲面镜各自具有一个以上焦点,所述第一曲面镜与所述第二曲面镜共有一个焦点,所述受光光学系统包括:第一透镜组;第二透镜组,相对于所述第一透镜组偏心配置;以及图像传感器,对穿过了所述第一透镜组及所述第二透镜组的所述返回光进行检测。
4、根据实施方式的示例性方式,能够实现可进行广角拍摄的眼底拍摄装置的小型化。
1.一种眼底拍摄装置,用于拍摄被检眼的眼底,所述眼底拍摄装置包括:
2.根据权利要求1所述的眼底拍摄装置,其中,
3.根据权利要求1所述的眼底拍摄装置,其中,
4.根据权利要求3所述的眼底拍摄装置,其中,
5.根据权利要求3或4所述的眼底拍摄装置,其中,
6.根据权利要求1至5中任一项所述的眼底拍摄装置,其中,
7.根据权利要求6所述的眼底拍摄装置,其中,
8.根据权利要求6或7所述的眼底拍摄装置,其中,
9.根据权利要求8所述的眼底拍摄装置,其中,
10.根据权利要求1至9中任一项所述的眼底拍摄装置,其中,
11.根据权利要求10所述的眼底拍摄装置,其中,
12.根据权利要求10或11所述的眼底拍摄装置,其中,
13.根据权利要求1至12中任一项所述的眼底拍摄装置,其中,
14.根据权利要求13所述的眼底拍摄装置,其中,
15.根据权利要求14所述的眼底拍摄装置,其中,
