一种开合裤耳贴制备装置的制作方法

本技术涉及一次性卫生用品生产设备领域，尤其涉及一种开合裤耳贴制备装置。

背景技术：

1、在纸尿裤生产领域，开合裤耳贴作为关键部件，其制备过程直接影响纸尿裤的质量与生产效率。传统开合裤耳贴制备方式存在诸多问题，例如各工序衔接不流畅，导致生产流程繁琐，增加了生产时间和人力成本；耳贴与纸尿裤体复合精度低，影响纸尿裤的整体使用体验和产品质量；腰围滚切环节压力和间距调节不便，难以保证切割的准确性和一致性，进而影响纸尿裤腰围的成型效果。

技术实现思路

1、因此，针对上述的问题，本实用新型提供一种高效、精准且调节便捷的开合裤耳贴制备装置。

2、为实现上述目的，本实用新型采用了以下技术方案：

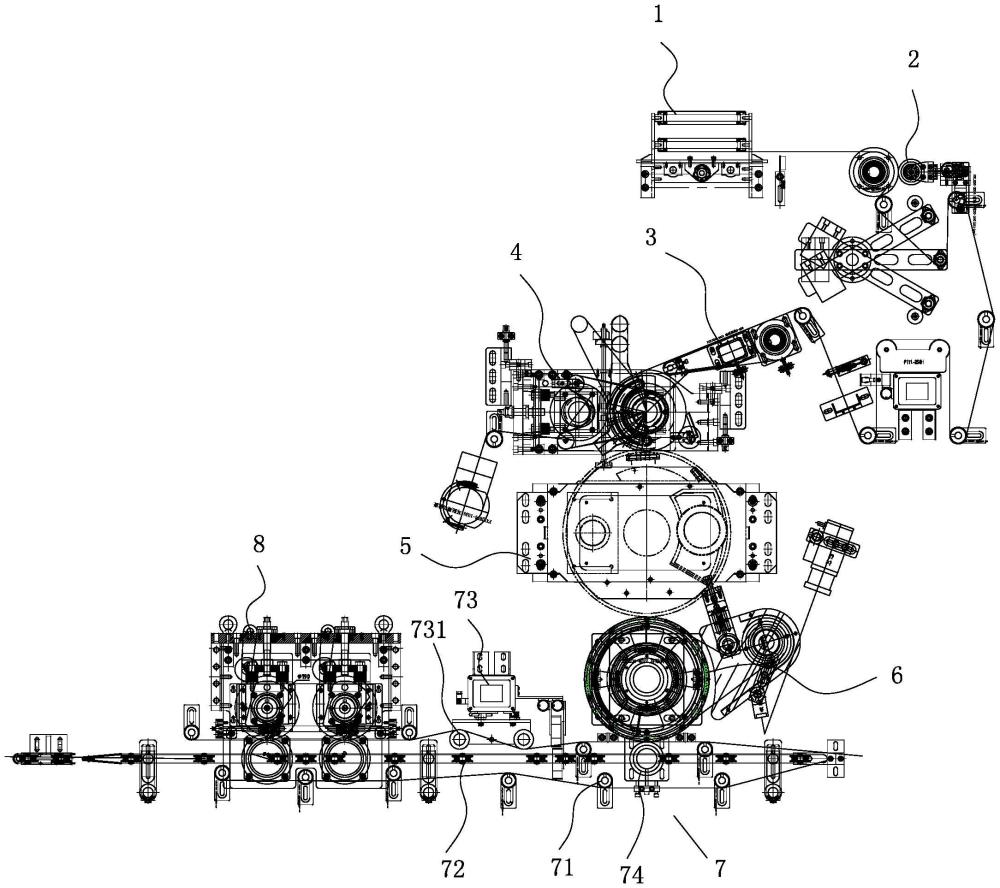

3、一种开合裤耳贴制备装置，包括机架、耳贴放卷机构、牵引机构、送料机构、分切机构、变横机构、转移机构、复合机构以及腰围滚切机构，所述耳贴放卷机构设于机架上，用于耳贴材料的放卷输送，所述牵引机构设于耳贴放卷机构的输出端，用于牵引耳贴材料，所述送料机构设于牵引机构的输出端，所述分切机构设于送料机构的输出端，用于将耳贴材料分切成单个耳贴，所述变横机构设于分切机构的输出端，用于将分切后的耳贴转向输送，所述转移机构设于变横机构的输出端，所述复合机构设于转移机构的输出端，用于将转移的耳贴与输送中的纸尿裤体复合，所述复合机构包括若干个输送辊、皮带输送组件、纠偏组件以及耳贴助粘轮，各所述输送辊呈两排分布于皮带输送组件的横向两侧，并分别可转动地设于机架上，用于输送纸尿裤体的两个腰边，所述纠偏组件具有两个纠偏辊，两所述纠偏辊沿纸尿裤体的输送方向间隔设置，所述耳贴助粘机构设于转移机构的下侧，所述腰围滚切机构设于复合机构的输出端。

4、进一步的，所述腰围滚切机构包括刀架、第一切刀辊、第二切刀辊、第一底辊、第二底辊、两个第一轴承座、两个第二轴承座、两个第三轴承座、两个第四轴承座、两个第一压力调节组件、两个第二压力调节组件、两个第一间距调节组件以及两个第二间距调节组件，所述第一切刀辊的轴向两端通过两个第一轴承座设于刀架上，所述第一底辊的轴向两端通过两个第二轴承座设于刀架上，且分布于第一切刀辊的下侧，两所述第一压力调节组件设于刀架上，且分布于第一切刀辊的轴向两端，用于调节第一切刀辊与第一底辊之间的压力，两所述第一间距调节组件设于第一切刀辊与第一底辊之间，用于调节第一切刀辊与第一底辊之间的距离，所述第二切刀辊的轴向两端通过两个第三轴承座设于刀架上，且分布于第一切刀辊的横向一侧，所述第二底辊的轴向两端通过两个第四轴承座设于刀架上，且分布于第二切刀辊的下侧，两所述第二压力调节组件设于刀架上，且分布于第二切刀辊的轴向两端，用于调节第二切刀辊与第二底辊之间的压力，两所述第二间距调节组件设于第二切刀辊与第二底辊之间，用于调节第二切刀辊与第二底辊之间的距离。

5、进一步的，所述第一压力调节组件和第二压力调节组件均包括可转动地设于刀架上的第一调节螺杆、可转动地设于第一调节螺杆下端的支撑板、设于支撑板上的通孔、穿设于通孔内且下端与第一轴承座或者第二轴承座螺纹连接的螺栓以及套设于螺栓上的弹簧，所述弹簧分布于支撑板与第一轴承座或者第二轴承座之间。

6、进一步的，所述第一间距调节组件和第二间距调节组件均包括可转动地设于刀架上的第二调节螺杆、与第二调节螺杆螺纹连接的楔形块以及设于第一轴承座或者第二轴承座的下表面且与楔形块配合的倾斜面。

7、通过采用前述技术方案，本实用新型的有益效果是：本开合裤耳贴制备装置，通过在机架上合理设置耳贴放卷机构、牵引机构、送料机构、分切机构、变横机构、转移机构、复合机构和腰围滚切机构等各部件，实现了开合裤耳贴从材料放卷到与纸尿裤体复合以及腰围滚切的一体化制备流程，这种集成化设计减少了各工序之间的物料转运和等待时间，提高了生产效率，降低了生产成本，具体的，通过设置的耳贴放卷机构能够稳定地进行耳贴材料的放卷输送，配合牵引机构对耳贴材料进行准确牵引，确保了耳贴材料在后续工序中的稳定供应，避免了材料供应中断或不稳定导致的生产问题，并且分切机构将耳贴材料精准分切成单个耳贴，变横机构则将分切后的耳贴进行转向输送，为后续与纸尿裤体的复合做好准备，使耳贴能够以正确的方向和位置与纸尿裤体进行复合，提高了复合的准确性和产品质量，同时复合机构的设置确保了纸尿裤体在输送过程中的稳定性；纠偏组件具有两个纠偏辊，沿纸尿裤体的输送方向间隔设置，能够有效纠正纸尿裤体在输送过程中的偏移，保证耳贴与纸尿裤体复合位置的准确性；耳贴助粘轮设于转移机构的下侧，有助于耳贴更好地与纸尿裤体粘合，提高了复合的牢固度，腰围滚切机构设于复合机构的输出端，能够对复合后的纸尿裤进行腰围滚切，使产品符合设计要求。

1.一种开合裤耳贴制备装置，其特征在于：包括机架、耳贴放卷机构、牵引机构、送料机构、分切机构、变横机构、转移机构、复合机构以及腰围滚切机构，所述耳贴放卷机构设于机架上，用于耳贴材料的放卷输送，所述牵引机构设于耳贴放卷机构的输出端，用于牵引耳贴材料，所述送料机构设于牵引机构的输出端，所述分切机构设于送料机构的输出端，用于将耳贴材料分切成单个耳贴，所述变横机构设于分切机构的输出端，用于将分切后的耳贴转向输送，所述转移机构设于变横机构的输出端，所述复合机构设于转移机构的输出端，用于将转移的耳贴与输送中的纸尿裤体复合，所述复合机构包括若干个输送辊、皮带输送组件、纠偏组件以及耳贴助粘轮，各所述输送辊呈两排分布于皮带输送组件的横向两侧，并分别可转动地设于机架上，用于输送纸尿裤体的两个腰边，所述纠偏组件具有两个纠偏辊，两所述纠偏辊沿纸尿裤体的输送方向间隔设置，所述耳贴助粘机构设于转移机构的下侧，所述腰围滚切机构设于复合机构的输出端。

2.根据权利要求1所述的开合裤耳贴制备装置，其特征在于：所述腰围滚切机构包括刀架、第一切刀辊、第二切刀辊、第一底辊、第二底辊、两个第一轴承座、两个第二轴承座、两个第三轴承座、两个第四轴承座、两个第一压力调节组件、两个第二压力调节组件、两个第一间距调节组件以及两个第二间距调节组件，所述第一切刀辊的轴向两端通过两个第一轴承座设于刀架上，所述第一底辊的轴向两端通过两个第二轴承座设于刀架上，且分布于第一切刀辊的下侧，两所述第一压力调节组件设于刀架上，且分布于第一切刀辊的轴向两端，用于调节第一切刀辊与第一底辊之间的压力，两所述第一间距调节组件设于第一切刀辊与第一底辊之间，用于调节第一切刀辊与第一底辊之间的距离，所述第二切刀辊的轴向两端通过两个第三轴承座设于刀架上，且分布于第一切刀辊的横向一侧，所述第二底辊的轴向两端通过两个第四轴承座设于刀架上，且分布于第二切刀辊的下侧，两所述第二压力调节组件设于刀架上，且分布于第二切刀辊的轴向两端，用于调节第二切刀辊与第二底辊之间的压力，两所述第二间距调节组件设于第二切刀辊与第二底辊之间，用于调节第二切刀辊与第二底辊之间的距离。

3.根据权利要求2所述的开合裤耳贴制备装置，其特征在于：所述第一压力调节组件和第二压力调节组件均包括可转动地设于刀架上的第一调节螺杆、可转动地设于第一调节螺杆下端的支撑板、设于支撑板上的通孔、穿设于通孔内且下端与第一轴承座或者第二轴承座螺纹连接的螺栓以及套设于螺栓上的弹簧，所述弹簧分布于支撑板与第一轴承座或者第二轴承座之间。

4.根据权利要求2或3所述的开合裤耳贴制备装置，其特征在于：所述第一间距调节组件和第二间距调节组件均包括可转动地设于刀架上的第二调节螺杆、与第二调节螺杆螺纹连接的楔形块以及设于第一轴承座或者第二轴承座的下表面且与楔形块配合的倾斜面。
